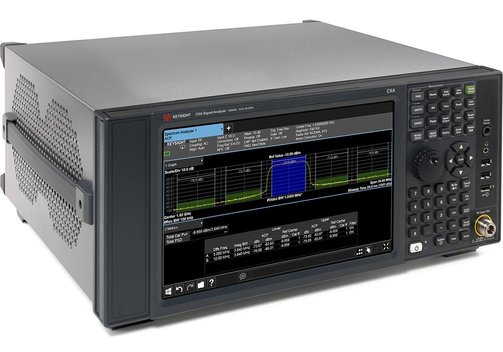

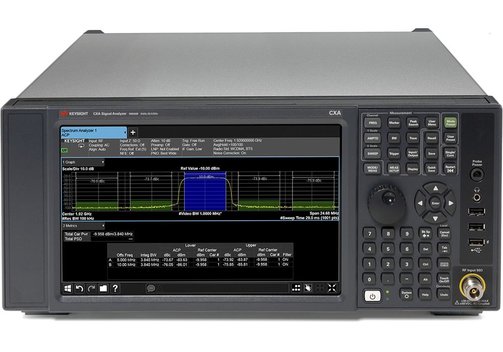

Keysight N9000B CXA Signal-Analysator, 9kHz bis 26,5GHz
Vorteile des N9000B CXA Spektrum-Analysators mit Multi-Touch-Display
- Signal/Spektrum-Analysator bis 26,5 GHz.
- Verschiedene Optionen wie Vorverstärker, Mitlaufgenerator, erweiterte Messungen.
- Großes Touchscreen-Display und LAN-, USB-, GPIB-Schnittstellen.
Keysight N9000B CXA Signal-Analysator, 9 kHz bis 26,5 GHz
Entwickeln, Testen und Ausbilden mit einem intuitiven und kosteneffektiven Signal-Analysator: Der Spektrum-Analysator Keysight N9000B CXA bietet einen breiten Frequenzbereich von 9 kHz bis 3,0, 7,5, 13,6 oder 26.5 GHz mit bis zu 25 MHz Analyse-Bandbreite. Der Analysator unterstütz Sie zuverlässig bei der Suche nach Störimpulsen und der Analyse von Verzerrungen oder bei Stimulus-Response-Messungen mit dem optionalen integrierten Tracking-Generator.
- Hochwertiger Benchtop-Signal-/Spektrum-Analysator.
- Frequenz 9 kHz bis 3,0 GHz, 7,5 GHz, 13,6 GHz oder 26.5 GHz
- DANL (Displayed Average Noise Level, bei 1 GHz) -163 dBm.
- Maximale Analyse-Bandbreite 25 MHz.
- Phasenrauschen (bei 1 GHz, 10 kHz Offset) -110 dBc/Hz.
- Allgemeine Messungen, die mit dem Keysight N9000B CXA verfügbar sind: Spur-Search, EMI-Emissionsprüfung, Leistungsmessungen, Signalanalyse und mehr.
- 26,9 cm Touchscreen-Display.
- LAN-, USB- und GPIB-Schnittstellen.
Modell-Übersicht
| Model | N9000B CXA-503 | N9000B CXA-507 | N9000B CXA-513 | N9000B CXA-526 | |
| Frequenzbereich | DC-gekoppelt | - | - | 9 kHz...13,6 GHz | 9 kHz...26,5 GHz |
| AC-gekoppelt | 9 kHz...3,0 GHz | 9 kHz...7,5 GHz | 10 MHz...13,6 GHz | 10 MHz...26,5 GHz | |
| Auflösebandbreite (RBW) | Bereich (-3,01 dB Bandbreite) 1 Hz...3 MHz (10%-Schritte), 4, 5, 6, 8 MHz | ||||
| Analysebandbreite1) | 10 MHz Standard, max. 25 MHz (Option B25) | ||||
| Videobandbreite (VBW) | 1 Hz...3 MHz (10%-Schritte), 4, 5, 6, 8 MHz und weit offen (mit 50 MHz gekennzeichnet) | ||||
| Messgeschwindigkeit (101 Sweep-Punkte) | Lokale Mess- und Anzeige-Aktualisierungsrate: 11 ms (90/s) nominal; Fernmessung und LAN-Übertragungsrate: 6 ms (167/s) nominal; Marker-Spitzenwertsuche: 5 ms nominal; Mittenfrequenzabstimmung und -übertragung: 22 ms nominal; Messung/Modus-Umschaltung: 75 ms nominal | ||||
| DANL (angezeigter mittlerer Rauschpegel, bei 1 GHz, Pre-Amp. on) | -163 dBm (detaillierte DANL-Werte siehe Datenblatt) | ||||
| Phasenrauschen (Rauschseitenbänder, 20...30°C, CF = 1 GHz) | 1 kHz Offset, -98 dBc/Hz (Spezifikation), -103 dBc/Hz (typ.) 10 kHz Offset, -106 dBc/Hz (Spezifikation), -110 dBc/Hz (typ.) 100 kHz Offset, -108 dBc/Hz (Spezifikation), -110 dBc/Hz (typ.) 1 MHz Offset, -130 dBc/Hz (Spezifikation), -130 dBc/Hz (typ.) 10 MHz Offset, -145 dBc/Hz (nominal) | ||||
| TOI Verzerrung (Third Order Intermodulation | Bis +17 dBm | ||||
| W-CDMA ACLR Dynamikbereich (Rauschkorrektur ein) | -73 dB | ||||
| Amplituden-Genauigkeit | ±0.50 dB | ||||
| Vorverstärker (Option) | Option P03: 100 kHz...3,0 GHz, Option P07: 100 kHz...7,5 GHz, Option P13: 100 kHz...13,6 GHz, Option P26: 100 kHz...26,5 GHz; Verstärkung +20 dB nominal (100 kHz...26,5 GHz) | ||||
| Mitlaufgenerator (Option) | Option T03: 9 kHz...3 GHz, Option T06: 9 kHz...6 GHz | ||||
| Anzeige | 10,6"/26,9 cm, 1280x768, WXGA, Multitouch-Bildschirm | ||||

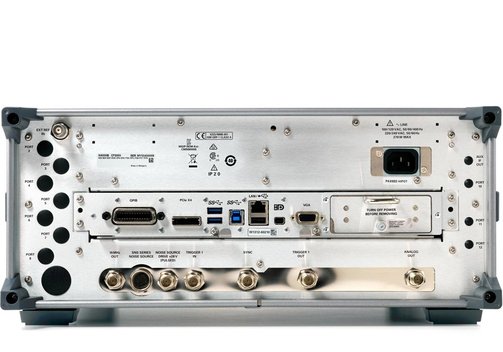

| Schnittstellen | LAN/Ethernet, USB, GPIB/IEEE488 | ||||
| Datenspeicher | Intern: 160 GB nominal (austauschbares Solid State Drive); extern: Unterstützt USB 2.0 kompatible Speichergeräte | ||||
| Abmessungen | 177 x 426 x 368; 15,4 kg | ||||
1) Die Analysebandbreite ist die um eine Mittenfrequenz verfügbare Momentanbandbreite, über die das Eingangssignal zur weiteren Analyse oder Verarbeitung im Zeit-, Frequenz- oder Modulationsbereich digitalisiert werden kann.
Preisgünstige Pakete
| Modell | Beschreibung | ||||
| N9000B-026 | 26,5 GHz Paket, enthält: | 526 (9 kHz...26,5 GHz) | P26 (Vorverstärker 26,5 GHz) | FSA (Feinauflösendes Schrittdämpfungsglied) | PFR (portable Konfiguration) |
| N9000B-030 | 3 GHz Paket, enthält: | 503 (9 kHz...3,0 GHz) | P03 (Vorverstärker 3 GHz) | FSA (Feinauflösendes Schrittdämpfungsglied) | PFR (portable Konfiguration) |
| N9000B-070 | 7,5 GHz Paket, enthält: | 507 (9 kHz...7,5 GHz) | P07 (Vorverstärker 7,5 GHz) | FSA (Feinauflösendes Schrittdämpfungsglied) | PFR (portable Konfiguration) |
Optionen/Upgrades
| Modell | Beschreibung |
| 503 | Frequenzbereich 9 kHz...3,0 GHz |
| 507 | Frequenzbereich 9 kHz...7,5 GHz |
| 513 | Frequenzbereich 9 kHz...13,6 GHz |
| 526 | Frequenzbereich 9 kHz...26,5 GHz |
| P03 | Vorverstärker 3 GHz |
| P07 | Vorverstärker 7,5 GHz |
| P13 | Vorverstärker 13,6 GHz |
| P26 | Vorverstärker 26,5 GHz |
| T03 | Tracking-/Mitlaufgenerator 3 GHz (erfordert Hardware-Upgrade; nicht kompatibel mit den Optionen 513 und 526) |
| T06 | Tracking-/Mitlaufgenerator 6 GHz (erfordert ein Hardware-Upgrade; nicht kompatibel mit den Optionen 513 und 526) |
| PFR | Präzisions-Frequenzreferenz |
| FSA | Feinauflösendes Schrittdämpfungsglied |
| B25 | 25 MHz Analyse-Bandbreite |
| PRC | Portable Konfiguration |
| EMC | Basis-Pre-Compliance EMC |
| EDP | Erweitertes Anzeigepaket |
| ESC | Externe Quellensteuerung |
Zusätzliche lizenzierte Funktionen
Der Keysight N9000B CXA Signal-Analysator unterstützt mehr als 25 Messanwendungen. Für diese Anwendungen gibt es verschiedene Lizenztypen und -bedingungen - senden Sie uns einfach Ihre Anfrage, wir helfen Ihnen bei der Auswahl.
| Allgemeine Anwendungen | Drahtlose Konnektivität | Zellulare Kommunikation | Andere |
| Analoge Demodulation Vektor-Demodulation EMI-Konformität Rauschzahl Phasenrauschen Impulse | WLAN (802.11a/b/g/j/p/n/af/ah) Nahbereich und IoT (802.15.4 Zigbee, Z-wave; LoRa CSS) Bluetooth NB-IoT | LTE/LTE-Advanced FDD LTE/LTE-Erweiterung TDD LTE V2X NB-IoT und eMTC FDD W-CDMA/HSPA+ GSM/EDGE/Evo | Erweitertes Display-Paket Grundlegende EMI-Precompliance/Vorkonformität Externe Quellensteuerung Kompatibilität mit SCPI-Befehlen |
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
Angaben zur Produktsicherheit:
Hersteller:
Keysight, 1400 Fountaingrove Parkway, Santa Rosa, CA/USA
www.keysight.com
(Keysight Technologies Deutschland GmbH)
