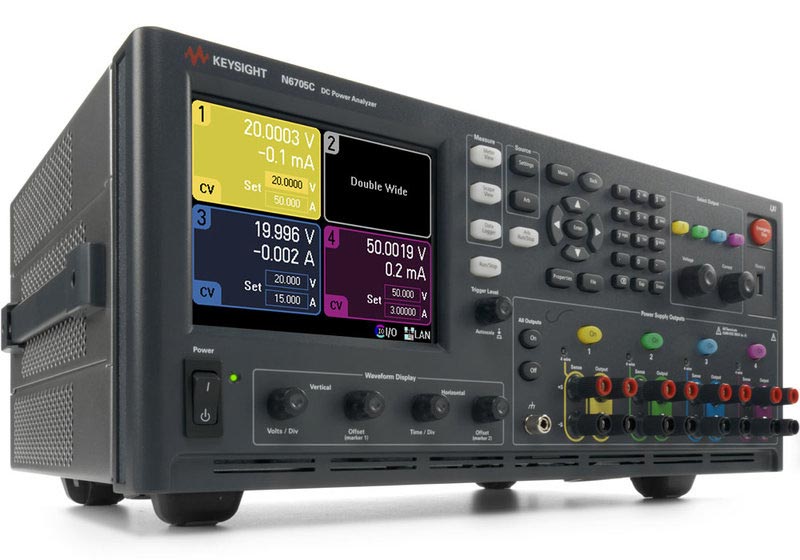

Keysight N6705C DC-Leistungsanalysator

Vorteile des Keysight N6705C 4-Slot Power-Analyzer Mainframes

• Analyse-Funktionen und bis 4 Quellen in einem.
• Spart Platz, Kosten und Aufwand.
• Modular an Ihre Test-Anforderungen anpassbar.

Keysight N6705C DC-Leistungsanalysator

Der DC Leistungsanalysator/Power-Analyzer N6705C spart Zeit und bietet enorme Vorteile zur Produktivitätssteigerung beim Test mit DC-Spannung und Strom. Das System integriert bis zu 4 hochentwickelte Stromversorgungen, dazu Digital-Multimeter-, Scope-, Arbiträr-Generator- und Datenlogger-Funktionen. Mit dem N6705C müssen Sie Ihr Testsystem nicht mehr aus unzähligen Einzelkomponenten, Transducern (wie Strom-Probes und Shunts) aufbauen. Außerdem entfällt mit dem DC Leistungsanalysator die Entwicklung von aufwändiger Software, um diese Kombination aus verschiedenen Geräten zu steuern und damit zu messen. Denn beim N6705C sind alle Funktionen auf dem übersichtlichen Frontpanel erreichbar. Sollte eine Automatisierung des Test erforderlich sein, so ist der N6705C voll fernsteuer- und programmierbar über GPIB, USB, LAN und Ethernet/LXI.

• Komfortables R&D-Gerät für Speisung und Messung mit DC Spannung und Strom in ein DUT (Device under Test/Prüfling).
• Integriert die Funktionen von bis zu 4 Stromversorgungen, Digitalmultimeter, Scope, Arbiträrgenerator und Datenlogger.

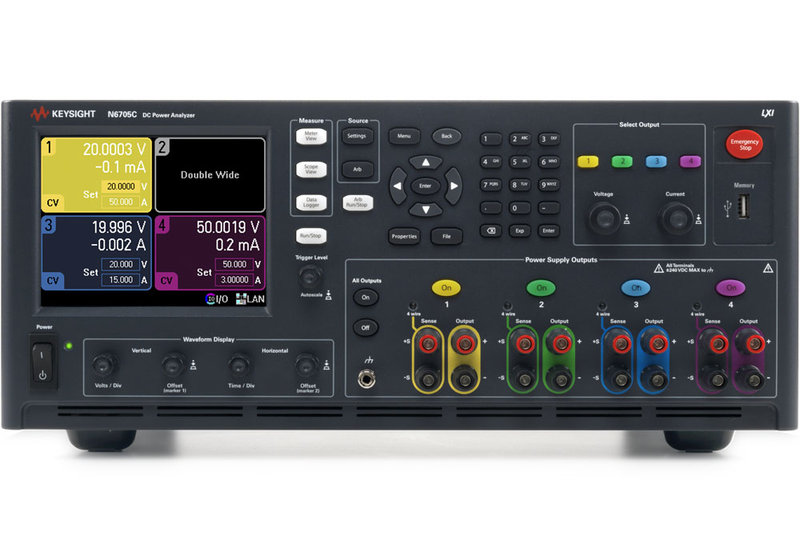

• Zugang zu allen Funktionen ohne Programmierung über Frontpanel.
• Intuitive, schnell zu erreichende Steuerung für die wichtigsten Funktionen.
• Großes, grafisches Farb-Display für übersichtliche Darstellung der Messdaten.
• Farbige "Codierung" der Geräte- und Display-Sektionen für schnelle, sichere Bedienung.
• Programmierbar über GPIB, LAN und USB; LXI-kompatibel.
• Unterstützt von BenchVue. BenchVue vereinfacht das Anschließen und Steuern von Instrumenten sowie das Automatisieren von Test-Sequenzen.

N6705C - zugeschnitten auf Ihre Anwendung

Der N6705C erlaubt dank seiner Modularität eine sehr flexible Konfiguration passend zu Ihrem Bedarf. Der N6705C ist ein 4-Slot Mainframe, der bis zu 4 DC Power-Module aufnehmen kann, wobei die maximale Gesamt-DC-Ausgangsleistung 600 W beträgt. die Module werden ganz nach Anwendung separat bestellt. Der N6705C arbeitet mit den gleichen Modulen wie das modulare N6700 Power-System - es stehen dadurch über 30 Modul-Typen zur Auswahl.

• Basis-DC-Quellen für den N6705C: 50 W, 100 W und 300 W; bis 150 V, bis 50 A.
• Leistungs-DC-Quellen für den N6705C: 50 W, 100 W, 300 W und 500 W; bis 60 V, bis 50 A.
• Präzisionsquellen für den N6705C: 50 W, 100 W, 300 W und 500 W; bis 60 V, bis 50 A.
• Source/Measure Units (SMUs) für N6705C: 20 W; bis 20 V, bis 3 A.
  Jedes Modul mit eingebauten Voltmeter-, Amperemeter-, Scope-, Arbiträr-Generator- und Datenlogger-Funktionen.

Technische Eigenschaften des Keysight N6705C

• 4-Slot Mainframe, für bis zu 600 W Gesamt-DC-Ausgangsleistung mit bis zu 4 Modulen. Über 30 DC Modul-Typen zur Auswahl (extra zu bestellen).
• Voltmeter-Genauigkeit: Bis 0,025% + 50 µV, bis 18 bit.
• Amperemeter-Genauigkeit: Bis 0,025% + 8 nA, bis 18 bit.
• Arbiträr-Generator-Funktion: Bandbreite bis 100 kHz, Ausgangsleistung bis 500 W.
• Scope-Funktion: Digitalisiert Spannung und Strom bis 200 kHz, 512 kpts, bis 18 bit.
• Datenlogger-Funktion: Messintervalle von 20 µs bis 60 s, max. 500 MReadings pro Datenlog.
• 4 GB nicht-flüchtiger Datenspeicher für Datenlog, Scope-Traces und Instrumenten-Einstellungen.

Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
