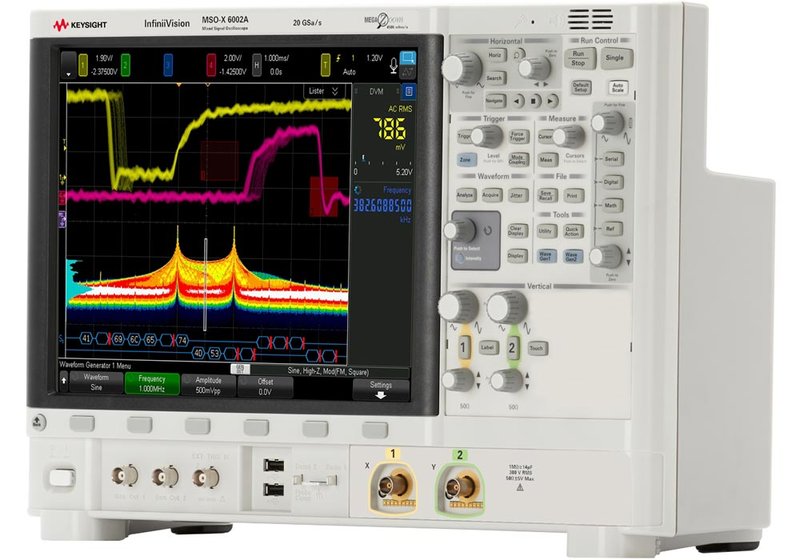

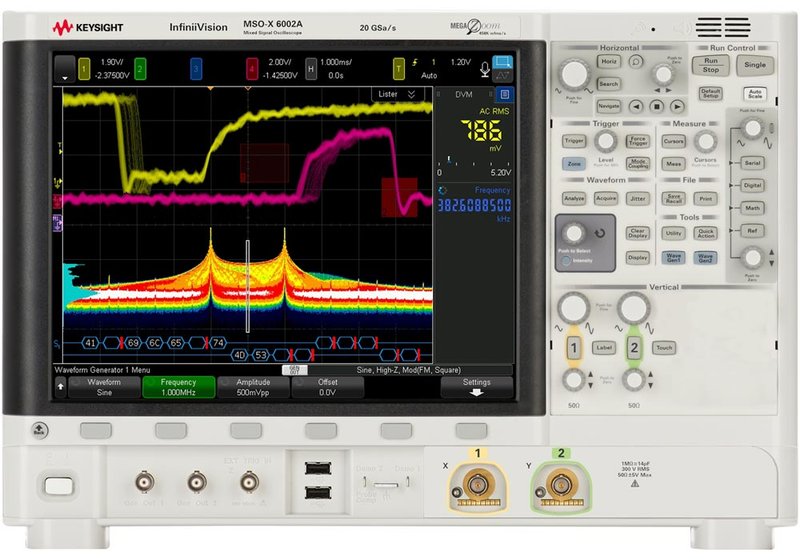

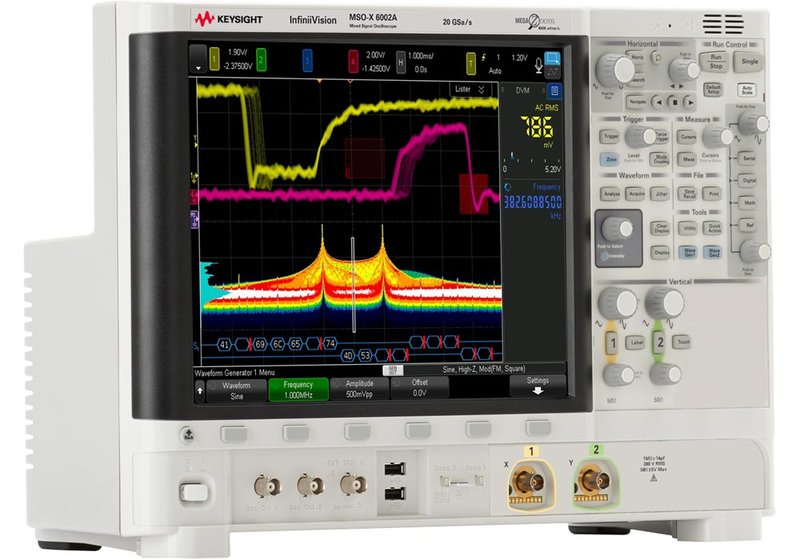

Keysight InfiniiVision MSOX6002A sprachgesteuerte Oszilloskope bis 6GHz, 20GS/s
Vorteile der Keysight MSOX6002A MegaZoom-Mixed-Signal-Oszilloskope, 2-Kanal
- Bis zu 6 GHz Bandbreite und 20 GS/s, 2 Kanäle, Mixed-Signal.
- Sprach-Steuerung und kapazitives 12,1"/30,7 cm Multi-Touch-Display, Gesten-Steuerung.
- Leistungsstarke integrierte Funktionen und vielseitige Triggerfunktionen.
Keysight InfiniiVision MSOX6002A 2-Kanal MegaZoom sprachgesteuerte Mixed-Signal Oszilloskope bis 6 GHz, 20 GS/s
Dank eines optimalen Preis-Leistungs-Verhältnisses setzen die Oszilloskope der Keysight InfiniiVision 6000 X Serie einen neuen Standard in der Welt der tragbaren Oszilloskope. Stellen Sie sich ein Oszilloskop mit 6 GHz Bandbreite vor, das alles sieht und auf alles triggert, das Ihnen hilft, komplexe Wellenformen zu visualisieren und mit Ihren Projekten wächst. Die Oszilloskope der InfiniiVision 6000 X Serie wurden für die anspruchsvollsten Ingenieure entwickelt, die Bandbreite, perfekte Visualisierungs-Leistung und die Flexibilität vieler integrierter Funktionen wünschen - aber mit Portabilität, einer vertrauten Embedded OS-Benutzeroberfläche und zu einem erschwinglichen Preis.
Neuer Bandbreiten-Standard:
Tragbar, 6 GHz, 20 GS/s.
210 µVeff Grundrauschen bei 1 mV/Div (6 GHz).
115 Veff Grundrauschen bei 1 mV/Div (1 GHz).
Neuer Visualisierungs-Standard:
>450.000 Wfms/s signal-Aktualisierungsrate.
Hardware-Zonen-Touch-Trigger.
12,1"/30,7 cm kapazitiver Multi-Touch-Screen mit Gestensteuerung.
Histogramm, Farbabstufung, Jitteranalyse (Option), Echtzeit-Augendiagramm-Analyse (Option) und mehr.
Neuer Integrations-Standard:
7 Geräte in 1 (mit 10-stelligem Zähler).
Serienmäßig mehrsprachige Sprachsteuerung.
Bandbreite und Optionen nachträglich erweiterbar.
- Hochwertige MegaZoom IV Oszilloskope.
- 2 oder 4 analoge Kanäle.
- 16 Digital-/Logikanalyse-Kanäle (MSO/Mixed-Signal-Modelle oder Upgrade).
- Bandbreite 1, 2,5, 4 oder 6 GHz.
- Max. Abtastrate 20 GS/s.
- Maximale Speichertiefe 4 Mpts; segmentierter Speicher serienmäßig.
- Max. Signal-Aktualisierungsrate >450.000 Wfms/s.
- Zonen-Touch-Trigger serienmäßig.
- Sprachsteuerung serienmäßig.
- Optional Masken-/Grenzwerttest.
- Optionen zur Analyse serieller Protokolle: I2C/SPI, UART/RS232, CAN/CAN-dbc/CAN-FD/LIN/LIN symbolisch, SENT, FlexRay, I2S, MIL-STD1553, CXPI, ARINC429, USB 2.0, Manchester/NRZ, USB PD (anwendungsspezifische Bundle-Lizenzierung).
- Erweiterte Analyse-Optionen: Leistungsanalyse, USB 2.0 Signalqualitätstest, HDTV-Analyse, FRA.
- Farbstufung serienmäßig.
- Histogramm serienmäßig
- Serienmäßig erweiterte FFT.
- Multi-Domain-Analyse: Gated FFT.
- Optional Echtzeit-Augendiagramm.
- Erweiterte Mathematik: Serienmäßig, Anzeige einer Funktion.
- Optionaler 20 MHz Funktions- und Arbiträr-Signal-Generator, zweikanalig.
- Integriertes Digital-Voltmeter/DVM serienmäßig.
- Integrierter Hardwarezähler Standard: 10-stelliger Frequenz-, Perioden- oder Totalisator-Zähler.
- 12,1"/30,7 cm kapazitives Multi-Touch-Display mit Gestensteuerung.
- Schnittstellen: USB 2.0 Host & Device (USB-Maus- und Tastatur-Unterstützung), Ethernet/LAN/LXI, SVGA-Videoausgang; optionale GPIB.
Modell-Übersicht
| Modell | DSOX6002A | DSOX6004A | MSOX6002A | MSOX6004A | |
| Analoge Kanäle | 2 | 4 | 2 | 4 | |
| Bandbreite | Basis | 1 GHz | 1 GHz | 1 GHz | 1 GHz |
| Bandbreiten-Upgrade* | DSOX6B10T252BW | 2,5 GHz | - | 2,5 GHz | |
| DSOX6B10T402BW | 4,0 GHz | - | 4,0 GHz | - | |
| DSOX6B10T602BW | 6,0 GHz | - | 6,0 GHz | - | |
| DSOX6B10T254BW | - | 2,5 GHz | - | 2,5 GHz | |
| DSOX6B10T404BW | - | 4,0 GHz | - | 4,0 GHz | |
| DSOX6B10T604BW | - | 6,0 GHz | - | 6,0 GHz | |
| Abtastrate | 20 GS/s Halbkanäle, 10 GS/s volle Kanäle | ||||
| Signal-Aktualisierungsrate | >450.000 Wfms/s | ||||
| Speichertiefe | Serienmäßig 4 Mpts, segmentierter Speicher | ||||
| MegaZoom | ja | ||||
| Logikanalyse (Mixed-Signal) | - (erweiterbar) | 16 digitale Kanäle | |||
| Signalgenerator | Optional: 2 Kanäle, Sinus (20 MHz), Rechteck/Impuls (20 MHz), Rampe/Dreieck (200 kHz), Impuls (10 MHz/min. Impulsbreite 20 ns), Rauschen (typ. 20 MHz), Sinc (1 MHz), exponentieller Anstieg/Abfall (5 MHz), Herzschlag (200 kHz), Gaußimpuls (5 MHz), Arbiträr-Signal: 1...8192 Punkte, 10 bit Auflösung, Abtastrate 100 MS/s, Filter-Bandbreite 10 MHz; Modulation: AM, FM, FSK, FSK | ||||
| Voltmeter | Serienmäßig: ACeff, DC, DCeff, Frequenz; Auflösung ACV/DCV: 3 Digits, Frequenz: 5,5 Digits, Messrate 100 mal pro s; Autoranging | ||||
| Zähler | 10-stellig Frequenz-, Periode- oder Totalisator-Zähler | ||||
| Display | 12,1"/30,7 cm kapazitives Multi-Touch/gesten-fähiges Display | ||||

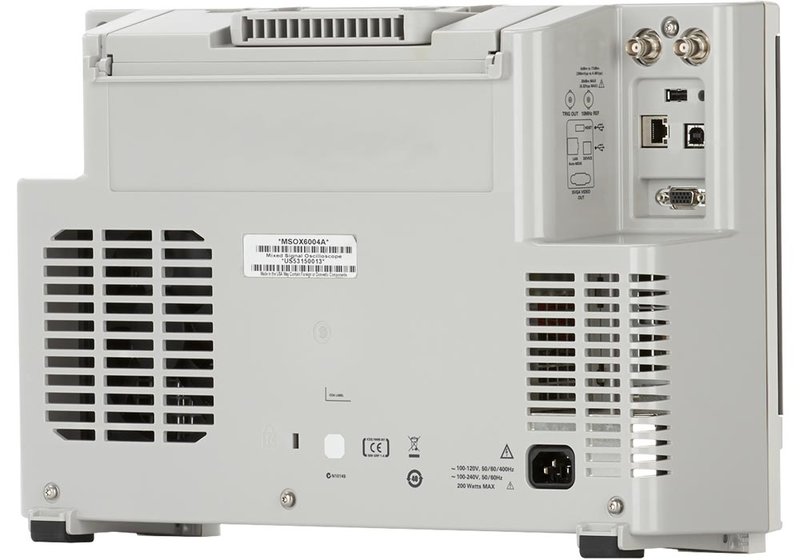

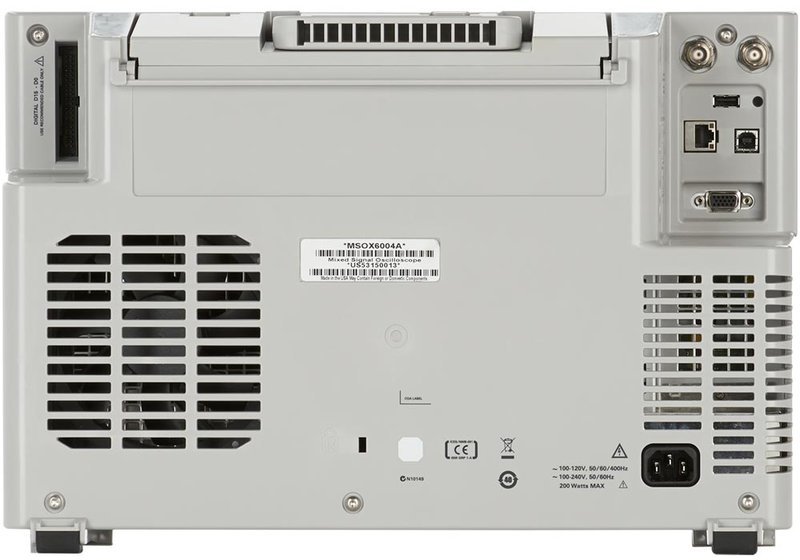

| Schnittstellen | USB 2.0 Host (3x) & Device, USB Test- und Messklasse (USBTMC) kompatibel; 10/100Base-T Ethernet/LAN, LXI IPv6 erweiterte Funktion, Web-Fernbedienung, VNC-Webinterface (über gängige Webbrowser); SVGA auf der Rückseite; optionaler GPIB-Anschluss (N4865A GPIB-zu-LAN-Adapter) | ||||
* Feste, unbefristete Lizenz.
Lieferumfang: Keysight MSOX 6002 A, Kalibrier-Zertifikat (empfohlenes Kalibrier-Intervall 2 Jahre), 1 Tastkopf pro Kanal (N2894A 700 MHz passiver Tastkopf, 10:1 Dämpfung), N2756A 16-Digital-Kanal-/MSO-Kabel (1 pro Oszilloskop bei allen MSO-Modellen enthalten sowie beim Upgrade DSOX6MSO), lokalisierte Frontplatten-Beschriftung, Schnittstelle und eingebautes Hilfesystem, Sprachsteuerung, Netzkabel, Frontplatten-Schutzabdeckung, CD mit Bedienungsanleitung, Service-Anleitung und Programmier-Handbuch.
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
Angaben zur Produktsicherheit:
Hersteller:
Keysight, 1400 Fountaingrove Parkway, Santa Rosa, CA/USA
www.keysight.com
(Keysight Technologies Deutschland GmbH)
