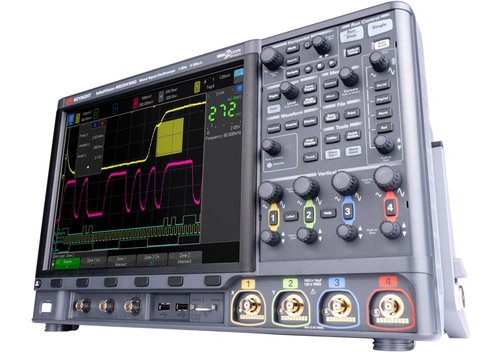

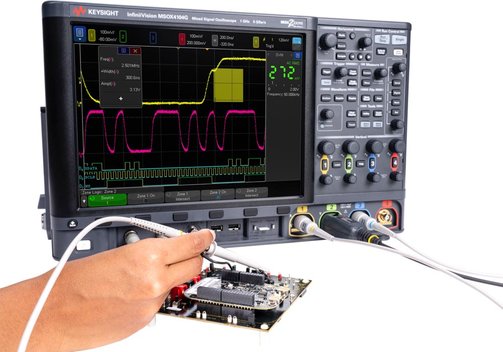

Keysight InfiniiVision MSOX4000G MSO/Oszilloskope bis 1,5GHz, 5GS/s
Vorteile der Keysight MSOX4000G Serie Mixed-Signal-Oszilloskope mit Touchscreen
- Multifunktionales MSO, viele Optionen serienmäßig inklusive.

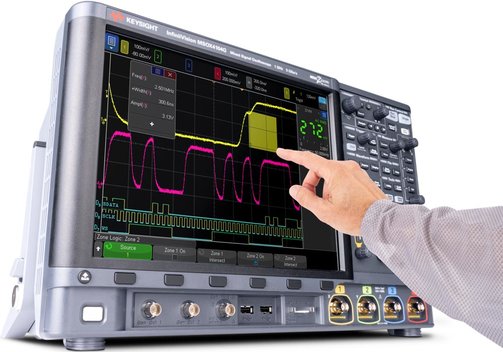

- Hervorragende Benutzerfreundlichkeit mit kapazitivem 12,1"/30,7 cm Touch-Screen.
- Bandbreite bis 1,5 GHz, 5 GS/s Sampling, 1 Million Wfms/s Updaterate, MSO.

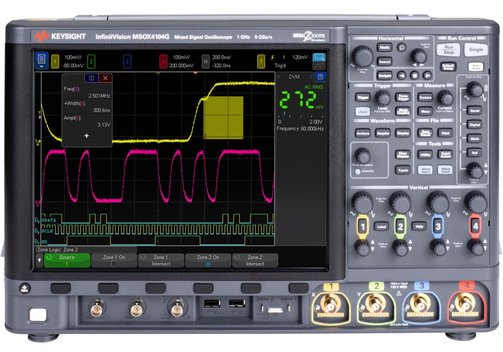

Keysight InfiniiVision MSOX4000G "All Inclusive" MS-Oszilloskope bis 1,5 GHz, 5 GS/s
Modelle Keysight MSOX4022G, MSOX4024G, MSOX4032G, MSOX4034G, MSOX4052G, MSOX4054G, MSOX4104G, MSOX4154G
Keysight erweiterth die 4000 X-Serie um eine neue Familie "4000G". Die "Serie G" bietet viele wichtige Optionen serienmäßig bereits inklusive (siehe Vergleichstabelle unten). Sie sparen Geld, Zeit und Aufwand. Die weiteren Spezifikationen der 4000G-Serie sind so hochwertig, wie Sie es von den Keysight-Oszilloskope gewohnt sind. Besondere Highlights sind dabei der große 12,1"/30,7 cm Touchscreen, die ausgefeilten Zonentrigger und die hohe Signalerfassungsrate von 1 Million Wfms/s.
- Hochwertige MegaZoom IV Digital-Speicher-/Mixed-Signal-Oszilloskope.
- 2 oder 4 analoge Kanäle.
- 16 Digital-/Logikanalyse-Kanäle (MSO/Mixed-Signal-Modelle).
- Bandbreite 200, 350, 500 MHz, 1 oder 1,5 GHz.
- Max. Abtastrate 5 GS/s.
- Maximale Speichertiefe 4 Mpts; segmentierter Speicher serienmäßig.
- Max. Signal-Aktualisierungsrate >1.000.000.000 Wfms/s.
- Zonen-Touch-Trigger serienmäßig.
- Serienmäßig erweiterte FFT.
- Multi-Domain-Analyse: Gated FFT.
- Erweiterte Mathematik: Serienmäßig, Anzeige einer Funktion.
- Integriertes Digital-Voltmeter/DVM serienmäßig.
- Integrierter Hardware-Zähler serienmäßig: 5-stelliger Frequenz- oder Periodenzähler (8-stellig mit externer 10 MHz-Takt-Referenz).
- Bei der 4000G X-Serie außerdem serienmäßig inklusive:
- Integrierter 2-Kanal Signal-Generator.
- Signal- und Mess-Histogramme.
- Masken-Grenzwert-Test, Mess-Grenzwerttest.
- Frequenzantwort-Analyse (Bode-Plot).
- Serielle Trigger und Decoding für I2C, SPI, UART, I2S und USB PD (weitere optional).
- Erweiterte HDTV-Video-Analyse.
- 12,1"/30,7 cm kapazitives Touch-Display.
- Schnittstellen: USB 2.0 Host & Device (USB-Maus- und Tastatur-Unterstützung), Ethernet/LAN/LXI, SVGA-Videoausgang; optional GPIB.

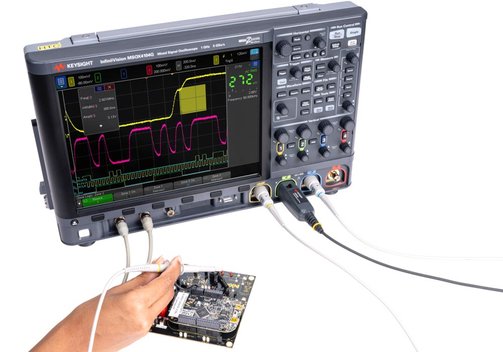

Modell-Übersicht
| Modell | MSOX4022G MSOX4024G | MSOX4032G MSOX4034G | MSOX4052G MSOX4054G | MSOX4104G | MSOX4154A |
| Analoge Kanäle | 2 | 4 | 2 | 4 | 2 | 4 | 4 | 4 |
| Bandbreite | 200 MHz | 350 MHz | 500 MHz | 1 GHz | 1,5 GHz |
| Abtastrate | 5 GS/s Halbkanal, 2,5 GS/s alle Kanäle | ||||
| Signal-Aktualisierungsrate | >1 Million Wfms/s | ||||
| Speichertiefe | Serienmäßig 4 Mpts, segmentierter Speicher | ||||
| MegaZoom | 16 digitale Kanäle | ||||
| Signalgenerator | Serienmäßig: 2 Kanäle, Sinus (20 MHz), Rechteck/Impuls (20 MHz), Rampe/Dreieck (200 kHz), Impuls (10 MHz/min. Impulsbreite 20 ns), Rauschen (typ. 20 MHz), Sinc (1 MHz), exponentieller Anstieg/Abfall (5 MHz), Herzschlag (200 kHz), Gaußimpuls (5 MHz), Arbiträr-Signal: 1...8192 Punkte, 10 bit Auflösung, Abtastrate 100 MS/s, Filter-Bandbreite 10 MHz; Modulation: AM, FM, FSK, FSK | ||||
| Voltmeter | Serienmäßig: ACeff, DC, DCeff, Frequenz; Auflösung ACV/DCV: 3 Digits, Frequenz: 5,5 Digits, Messrate 100 mal pro s; Autoranging | ||||
| Zähler | 5-stelliger Frequenz- oder Periodenzähler (8-stellig mit externer 10 MHz Takt-Referenz) | ||||
| Trigger und Decodierung | Serienmäßig I2C, SPI, UART, I2S und USB PD, weitere otional | ||||
| Weitere serienmäßige Funktionen | Zonen-Trigge, Signal- und Mess-Histogramme, Masken- und Mess-Grenzwert-Test, Frequenzgang-/Bode-Analyse, erweiterte HDTV-Video-Analyse | ||||
| Display | 12,1"/30,7 cm hochauflösendes kapazitives Touch-Display mit hoher Auflösung | ||||

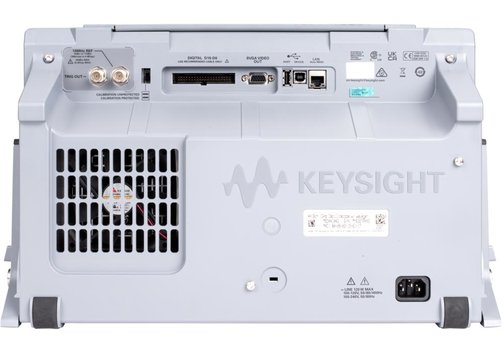

| Schnittstellen | USB 2.0 Host (3x) & Device, USB Test- und Messklasse (USBTMC) kompatibel; 10/100Base-T Ethernet/LAN, LXI IPv6 erweiterte Funktion, Web-Fernbedienung, VNC-Webinterface (über gängige Webbrowser); SVGA auf der Rückseite; optionaler GPIB-Anschluss (N4865A GPIB-zu-LAN-Adapter) | ||||
Lieferumfang: Keysight MSOX 4024 G, 4034 G, 4054 G, 4104 G oder 4254 G, Kalibrier-Zertifikat (empfohlenes Kalibrier-Intervall 2 Jahre), 1 Tastkopf pro Kanal (N2894A 700 MHz passiver Tastkopf, 10:1 Dämpfung), N2756A 16-Digital-Kanal-/MSO-Kabel (1 pro Oszilloskop bei allen MSO-Modellen enthalten sowie beim Upgrade DSOXPERFMSO), lokalisierte Frontplatten-Beschriftung, Schnittstelle und eingebautes Hilfesystem, Netzkabel, Frontplatten-Schutzabdeckung, CD mit Bedienungsanleitung, Service-Anleitung und Programmier-Handbuch.
Vergleich A- und G-Serie
| Modell | InfiniiVision 4000A X-Serie | InfiniiVision 4000G X-Serie |
| Bandbreite | 200 MHz bis 1,5 GHz | 200 MHz bis 1,5 GHz |
| Sample-Rate | 5 GS/s | 5 GS/s |
| Signalerfassungsrate | 1.000.000 Wfms/s | 1.000.000 Wfms/s |
| Kanäle | 2 oder 4, MSO +16 Digital/Logik | 2 oder 4, MSO +16 Digital/Logik |
| Zonen-Trigger | Serienmäßig | Serienmäßig |
| Anzeige | 12,1"/30,7 cm Touchscreen | 12,1"/30,7 cm Touchscreen |
| Segmentierter Speicher | Serienmäßig | Serienmäßig |
| Signal- und Mess-Histogramme | - | Serienmäßig |
| 2-Kanal Signal-Generator | Optional | Serienmäßig |
| Trigger und Decodierung | Optional | Serienmäßig I2C, SPI, UART, I2S und USB PD, weitere otional |
| Masken- und Mess-Grenzwert-Test | Optional | Serienmäßig |
| Frequenzgang-/Bode-Analyse | Optional | Serienmäßig |
| Erweiterte HDTV-Video-Analyse | Optional | Serienmäßig |
Häufig gestellte Fragen:
Frage: Was sind die Gemeinsamkeiten von DSOX/MSOX 4000G und 4000A?
Antwort: Die bewährten Eigenschaften der 4000A X-Serie wurden in die Serie G übernommen, darunter z.B.
- die hochwertige Ausführung mit hervorragenden Grunddaten,
- der 12,1"/30,7 cm hochauflösende, kapazitive Touchscreen,
- die ausgefeilten Hardware-Trigger, wie z. B. Zone-Trigger,
- der segemntierte Spicher,
- die Multi-Funktionalität mit Voltmeter, Zähler, Signalgenerator, seriellem Bus-Decoding etc.
Die Geräte-Serien sind daher kompatibel, die Bedienung und Programmierung sind identisch. Auch die 4000G X-Serie reiht sich somit perfekt in die Usability-Philosophie der InfiniiVision-Serie ein: Konsistente Bedienung vom kleinsten bis zum größten Modell. Wer die Bedienung eines Modelles erlernt hat, kann schnell und leicht auf ein anderes aus der InfiniiVision-Serie umsteigen.
Frage: Worin unterscheiden sich DSOX/MSOX 4000G und 4000A?
Antwort: Neben der Gehäuse-Farbe sind Funktionen jetzt serienmäßig, die bei der Serie A optional waren (siehe Tabelle oben):
- Integrierter 2-Kanal Signal-Generator, 20 MHz.
- Masken-Grenzwert-Test, Mess-Grenzwerttest.
- Frequenzantwort-Analyse (Bode-Plot).
- Serielle Trigger und Decoding für I2C, SPI, UART, I2S und USB PD (weitere optional).
- Erweiterte HDTV-Video-Analyse.
Neu hinzugekommen sind Signal- und Mess-Histogramme, die mit der A-Serie nicht möglich sind.
Frage: Welche Schnittstellen bietet die 4000G X-Serie?
Antwort: Auch die bewährte Schnittstellenausstattung wurde von der A-Serie übernommen: USB 2.0 Host (3x) & Device, USB Test- und Messklasse (USBTMC) kompatibel; 10/100Base-T Ethernet/LAN, LXI IPv6 erweiterte Funktion, Web-Fernbedienung, VNC-Webinterface (über gängige Webbrowser). Optional kann für GPIB-Systeme ein ▸N4865A/ICS Modell 4865B eingesetzt werden (Adapter von LAN zu GPIB/IEEE488).
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
Angaben zur Produktsicherheit:
Hersteller:
Keysight, 1400 Fountaingrove Parkway, Santa Rosa, CA/USA
www.keysight.com
(Keysight Technologies Deutschland GmbH)
