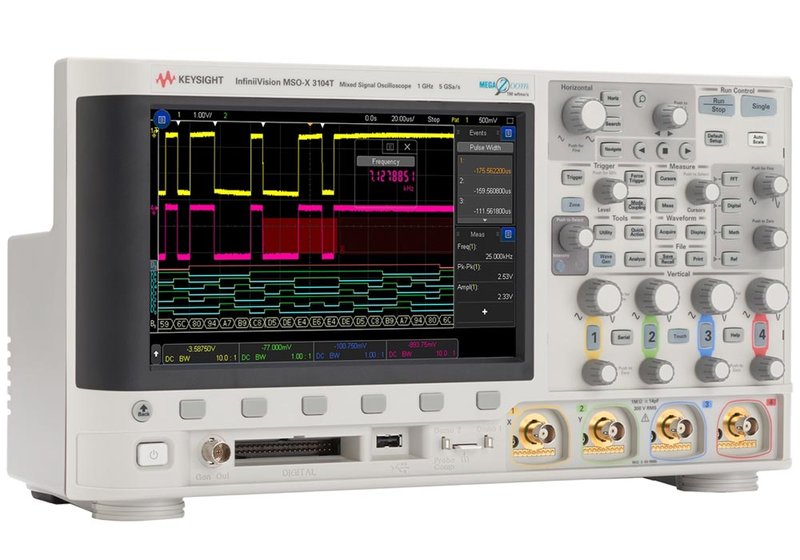

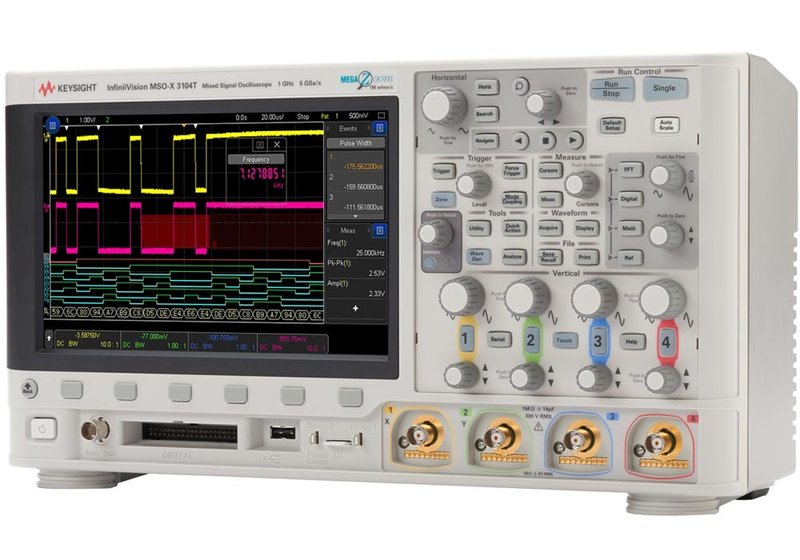

Keysight InfiniiVision MSOX3000T Serie 2-/4-Kanal Mixed-Signal-Oszilloskope bis 1GHz, Touch-Screen
Vorteile der Keysight DSOX3000T Digital-Speicher-Oszilloskope mit Touchscreen
- 2- und 4-Kanal Mixed-Signal-Oszilloskop bis 1 GHz mit hoher Waveform-Capture-Rate 1.000.000 Wfms/s.
- Kapazitiver Touch-Screen mit Gesten-Steuerung.
- Logik-Analysator an Bord: Mixed-Signal-Model mit 16 Digital-Kanälen.

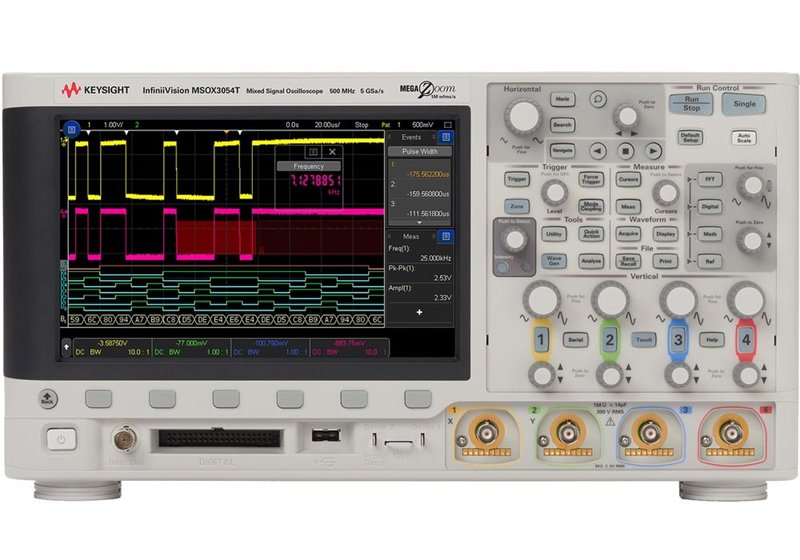

Keysight InfiniiVision MSOX3000T Serie 2-/4-Kanal Mixed-Signal-Oszilloskope bis 1 GHz, mit Touch-Screen
Modelle Keysight MSOX3012T, MSOX3014T, MSOX3022T, MSOX3024T, MSOX3032T, MSOX3034T, MSOX3052T, MSOX3054T, MSOX3102T, MSOX3104T
Die Keysight Mixed-Signal-Oszilloskope aus der InfiniiVision 3000T X-Serie bieten einen Touch-Screen mit Gesten-Steuerung sowie exzellente Performance, Praxis-Funktionen und Optionen zum günstigen Preis. Die Oszilloskope gibt es in mehreren Varianten, passend zu verschiedenen Budgets und Anforderungen an die Bandbreite. Die Geräte haben 2 oder 4 Analog-Kanäle und eine Bandbreite bis 100, 200, 350, 500 MHz oder 1 GHz. Als Mixed-Signal-Oszilloskope (MSO) haben sie zusätzlich 16-Kanal Logik-Analysator an Bord.
- Bandbreite: 100, 200, 350, 500 MHz oder 1 GHz.
- 2 oder 4 Analog-Kanäle.
- Sample-Rate: Bis zu 5 GS/s Halb-Kanal, 2,5 GS/s alle Kanäle.
- Speicher: 4 Mpts, segmentiert.
- Display: 8,5"/21,6 cm kapazitiver Touch-Screen.
- Update-Rate: 1.000.000 Wfms/s.
- Waveform-Mathematik inkl. FFT (Fenster: Hanning, Flat Top, Rectangular, Blackman-Harris), automatische Messungen, umfangreiche Trigger-Möglichkeiten.
- 16 Digital-/Logik-Kanäle für Mixed-Signal-Betrieb.
- Integrierter 5 Digit Frequenz-Zähler (max. Frequenz = max. Frequenz des Oszilloskops).
- Flexibel upgradebar, unter anderem Bandbreite, serielle Protokoll-Analyse, Gewährleistung.
- Optional segmentierter Speicher und Masken-/Grenzwerttest.
- Optional integrierter Arbiträr-Signal-Generator bis 20 MHz mit Modulationsfunktionen.
- Integriertes 3 Digit Digital-Voltmeter.

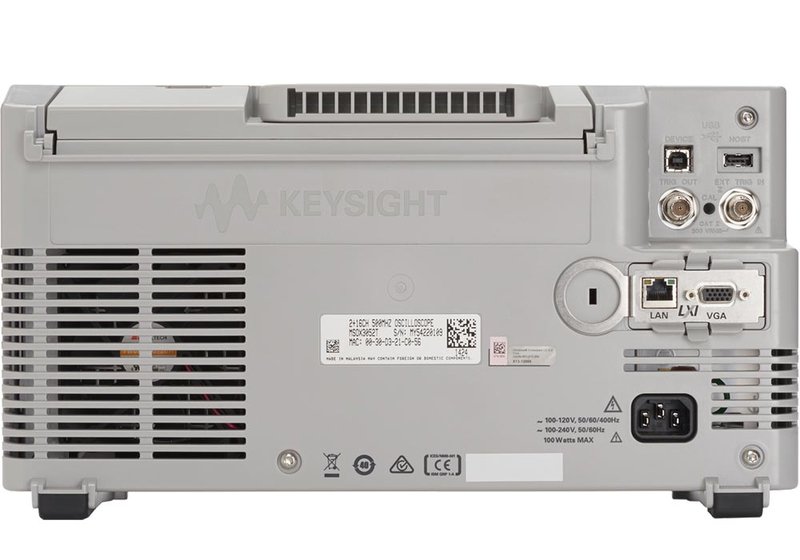

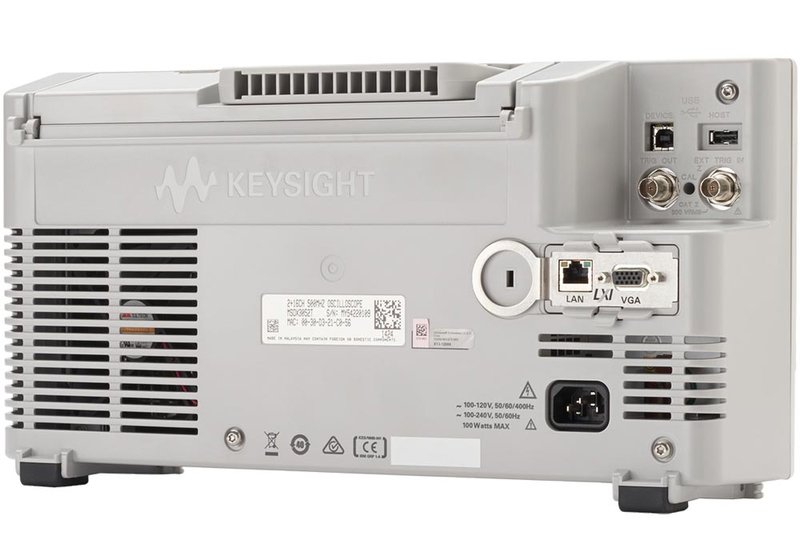

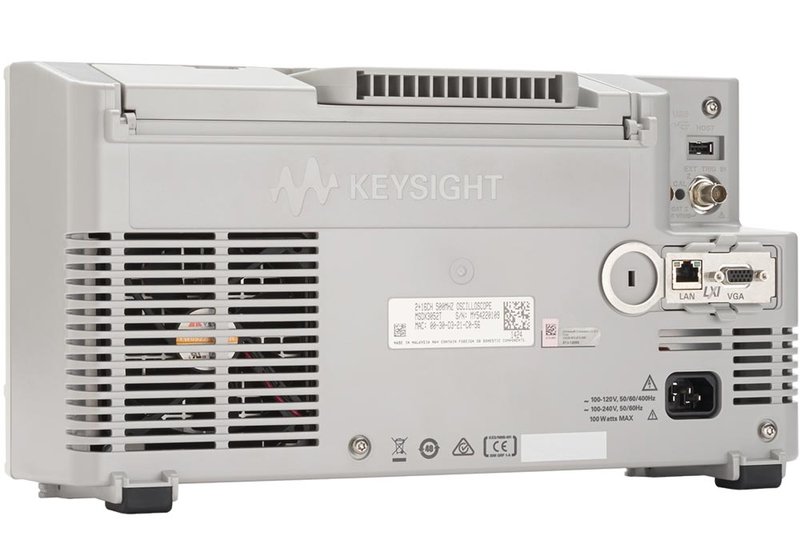

- Schnittstellen: USB 2.0 Highspeed Host (2x) & Device (1x), optional Ethernet/LAN, optional VGA Video-Out.
- BenchVue-ready. BenchVue vereinfacht das Anschließen und Steuern von Instrumenten sowie das Automatisieren von Test-Sequenzen.
Modell-Übersicht
| Modell | InfiniiVision X3000T Series | |||||||||
| MSOX3012T | MSOX3014T | MSOX3022T | MSOX3024T | MSOX3032T | MSOX3034T | MSOX3052T | MSOX3054T | MSOX3102T | MSOX3104T | |
| Touch-Screen | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Analog-Kanäle | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| Bandbreite | 100 MHz | 200 MHz | 350 MHz | 500 MHz | 1 GHz | |||||
| Sample-Rate | 5 GS/s Halb-Kanal, 2,5 GS/s alle Kanäle | 5 GS/s Halb-Kanal, 2,5 GS/s alle Kanäle | 5 GS/s Halb-Kanal, 2,5 GS/s alle Kanäle | 5 GS/s Halb-Kanal, 2,5 GS/s alle Kanäle | 5 GS/s Halb-Kanal, 2,5 GS/s alle Kanäle | |||||
| Signal-Aktualisierungsrate | 1.000.000 Wfms/s | 1.000.000 Wfms/s | 1.000.000 Wfms/s | 1.000.000 Wfms/s | 1.000.000 Wfms/s | |||||
| Speichertiefe | 4 Mpts, serienmäßig segmentierter Speicher | 4 Mpts, serienmäßig segmentierter Speicher | 4 Mpts, serienmäßig segmentierter Speicher | 4 Mpts, serienmäßig segmentierter Speicher | 4 Mpts, serienmäßig segmentierter Speicher | |||||
| MegaZoom | ✓ | ✓ | ✓ | ✓ | ✓ | |||||
| Logik-Analyse (Mixed-Signal) | 16 Digital-Kanäle | 16 Digital-Kanäle | 16 Digital-Kanäle | 16 Digital-Kanäle | 16 Digital-Kanäle | |||||
| Signal-Generator | Optional: Standard-Signalformen Sinus (20 MHz), Rechteck/Puls (10 MHz), Rampe/Dreieck (200 kHz), DC, Rauschen (20 MHz), Sinc (1 MHz), exponentieller Anstieg/Abfall (5 MHz), Herzschlag (200 kHz), Gauss'scher Puls (5 MHz); Arbiträr-Signale: 1...8 kPunkte, 10 bit Auflösung, Sample-Rate 100 MS/s, Filter-Bandbreite 20 MHz; Modulation: AM, FM, FSK | |||||||||
| Voltmeter | Optional: ACeff, DC, DCeff, Frequenz; Auslösung ACV/DCV: 3 Digits, Frequenz: 5,5 Digits; Messrate: 100 Mal pro s | |||||||||
| Frequenz-Zähler | Quelle: beliebiger Analog- oder Digital-Kanal; Auflösung: 5 Digits; max. Frequenz: Bandbreite des Oszilloskops | |||||||||
| Display | 8,5" (ca. 21,6 cm) kapazitiver Touch-Screen, Gesten-fähig | |||||||||
| Schnittstellen | USB Host & Device, optional Ethernet/LAN, optional GPIB | |||||||||
Lieferumfang: InfiniiVision Oszilloskop aus der MSOX3000T Serie, Netzkabel, 1 passender passiver 10:1 Tastkopf pro Kanal, MSO-Kabel für 16 Digital-Kanäle, Standard-SEC-Modus (Secure Environment), Dokumentations-CD, Kalibrier-Zertifikat.
Software: Keysight I/O Library, IVI-COM. Unterstützt von der Keysight Software BenchVue. BenchVue vereinfacht das Anschließen und Steuern von Instrumenten sowie das Automatisieren von Test-Sequenzen.
Übrigens: Das vom Hersteller empfohlene Kalibrier-Intervall für diese Geräte beträgt 2 Jahre. Möchten Sie neu kalibrieren lassen? Rufen Sie uns an oder senden Sie eine E-Mail - wir informieren Sie gerne!
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
