Keysight Infiniium S-Serie Mixed-Signal-Oszilloskope mit hoher Bandbreite
Vorteile der Infiniium S-Serie MSO mit 8 GHz Bandbreite
- MSO mit hoher Bandbreite mit 4 analogen und 16 digitalen/Logik-Kanälen.
- Bis 20 GS/s Abtastrate, bis 800 Mpts Speichertiefe.
- Vielseitige Trigger und erweiterte Jitter-Analyse.
Keysight Infiniium S-Serie Mixed-Signal-Oszilloskope mit hoher Bandbreite

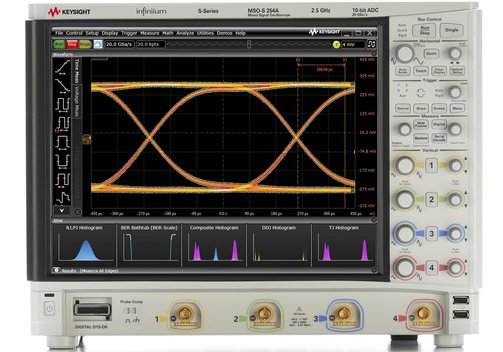

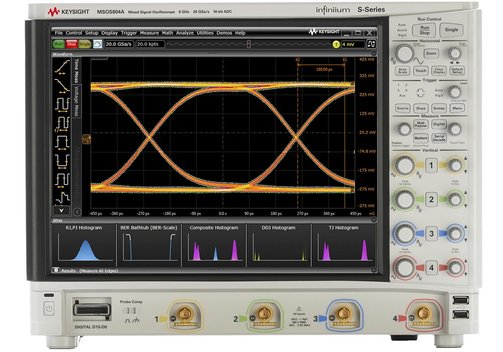

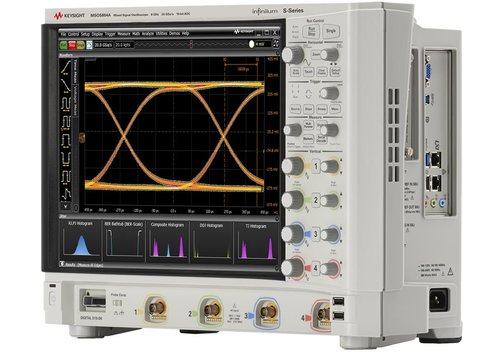

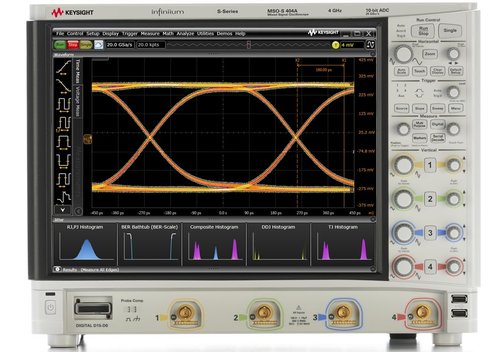

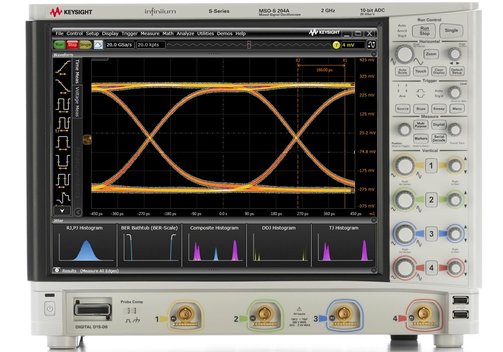

Keysight Modelle MSOS054A, MSOS104A, MSOS204A, MSOS254A, MSOS404A, MSOS604A, MSOS804A Highend-Oszilloskope
Egal ob Sie ein neues Design debuggen oder die Konformität überprüfen: Von Ihrem Oszilloskop erwarten Sie eine präzise, wahrheitsgetreue und klare Darstellung der untersuchten Signale. Die Keysight MSO der Infiniium S-Serie bieten eine erstklassige Signal-Integrität, eine überlegene Zeitbasis, Front-End und ADC-Technologie. Damit steht Ihnen eine Plattform bis 16 bit Auflösung, mit geringem Rauschen, geringem Jitter und hoher ENOB zur Verfügung.
- Mixed-Signal-Oszilloskope (MSO) mit hoher Bandbreite und hoher Auflösung.
- 4 analoge Kanäle, 16 digitale Kanäle.
- 10-bit-A/D-Wandler, bis 8 GHz Bandbreite und bis 20 GS/s Abtastrate.
- 100 Mpts Standardspeichertiefe, optional bis 800 Mpts.
- >300.000 Wfm/s Wellenform-Aktualisierungsrate im segmentierten Speicher.
- Umfassende Sondentechnologien für alle Arten von Signalen.
- Erweiterte Jitter-Messung.
- 15"/38,1 cm Touchscreen-Anzeige.
- Verschiedene Protokoll-Trigger- und Dekodieroptionen.
- Windows 10 Computersystem mit Intel i5 3 GHz Quad-Core CPU.
- Schnittstellen: LAN/Ethernet/LXI, USB-Host und -Gerät; DisplayPort- und VGA-Videoausgänge.
Modell Übersicht
| Modell | MSOS054A | MSOS104A | MSOS204A | MSOS254A | MSOS404A | MSOS604A | MSOS804A | |
| Analoge Kanäle | 4 | |||||||
| Bandbreite | 50 Ω | 500 MHz | 1 GHz | 2 GHz | 2,5 GHz | 4 GHz | 6 GHz | 8 GHz |
| 1 MΩ | 500 MHz | |||||||
| Abtastrate | 20 GS/s (2 Kanäle), 10 GS/s (4 Kanäle); vertikale Auflösung 10 bit, bis 16 bit im hochauflösenden Modus | |||||||
| Speichertiefe | 100 Mpts standardmäßig, optional bis 800 Mpts/Kanal (für 2 Kanäle; 400 Mpts/Kanal für 4 Kanäle) | |||||||
| Max. Anstiegszeit | 10/90% | 860 ps | 430 ps | 215 ps | 172 ps | 107,5 ps | 71,7 ps | 53,8 ps |
| 20/80% | 620 ps | 310 ps | 155 ps | 124 ps | 77,5 ps | 51,7 ps | 33,8 ps | |
| Wellenform-Aktualisierungsrate | >300.000 Wfm/s (im segmentierten Speichermodus) | |||||||
| ENOB (typ., nicht im hochauflösenden Modus) | 8,1 | 7,8 | 7,5 | 7,4 | 7,2 | 6,8 | 6,4 | |
| Rauschen | 90 mV bei 1 mV/Div und 1 GHz Bandbreite | |||||||
| Trigger | Flanke (analog und digital), Flankenübergang (nur analog), Flanke-dann-Flanke/Zeit (analog und digital), Flanke-dann-Flanke/Ereignis (analog und digital), Pulsbreite (analog und digital), Glitch (analog und digital), Runt (nur analog), Timeout (analog und digital), Pattern/State (analog und digital), Setup/Hold (nur analog), Fenster (Kanäle 1-4), Protokoll (busabhängig), InfiniiScan (nur analog) | |||||||
| Protokoll-Trigger und -Dekodierung | D9010LSSP | Low-Speed Serial: I²C, SPI, Quad SPI, eSPI, Quad eSPI, RS232, UART, JTAG, I²S, SVID, Manchester | ||||||
| D9010EMBP | Embedded: PCIe Gen 1/2, USB 1.x und 2.0, 10/100 Mb/s Ethernet, USB-PD, MDIO, eUSB2, USB4 LS | |||||||
| D9010AUTP | Low-speed Automotive: CAN, LIN, CAN-FD, FlexRay, SENT | |||||||
| D9020AUTP | High-Speed Automotive: 100BASE-T1 Automotive Ethernet | |||||||
| D9010MPLP | MIPI Low-Speed: RFFE, I³C, SPMI | |||||||
| D9010MCDP | MIPI CSI/DSI: C-PHY und D-PHY | |||||||
| D9010MPMP | MIPI M-PHY: DigRF, LLI, CSI-3, UniPro, UFS, SSIC | |||||||
| D9010MILP | Militär: ARINC 429, MIL-STD 1553, SpaceWire | |||||||
| D9010BDLP | Protokoll-Dekodier-Paket: Alles oben genannte außer: Manchester, C-PHY, SENT, 100BASE-T1, SpaceWire und Quad SPI | |||||||
| Messungen und Funktionen | Maximum at once, Spannung (analog), Zeit (analog/digital), gemischt (analog), Frequenzbereich/FFT, Pegelqualifikation, Histogramm, Augendiagramme, statistische Modi, Mathematik | |||||||
| Digitalkanäle (MSO) | Anzahl: 16, analoge Bandbreite 400 MHz, 2 GS/s max. Abtastrate, max. Speichertiefe (single/run) bei 2 GS/s: 128/64 Mpts, unter 2 GS/s: 64/32 Mpts; maximale Eingangsspannung ±40 VSpitze, Kanal-zu-Kanal-Versatz 500 ps (typ.) | |||||||
| Display | 15"/38,1 cm kapazitiver Touch, Auflösung XGA (1024x768) | |||||||
| Computersystem | Betriebssystem Windows 10; CPU Intel i5 Quad-Core (3 GHz); Systemspeicher 8 GB; Festplatten 256 GB ausbaubare SSD; Peripheriegeräte: Optische USB-Maus und Kompakttastatur im Lieferumfang | |||||||
| Schnittstellen | LAN/Ethernet (LXI Klasse C); 4x USB 2.0 Host, 2x USB 3.0 Host, 1x USB 3.0 Device (unterstützt bis 200 MB/s Daten-Offloading); DisplayPort und VGA (unterstützt bis zwei gleichzeitige Displays) | |||||||
| Abmessungen (cm) | 33 x 43 x 23; ca. 12 kg | |||||||
Lieferumfang: Mixed-Signal-Oszilloskop der Infiniium S-Serie MSOS 054A, 104A, 204A, 254A, 404A, 604A oder 804A, vier passive N2873A 500-MHz-Tastköpfe, Tastkopfzubehörtasche, Keysight E/A-Bibliotheken, lokalisiertes Netzkabel, Frontplattenabdeckung, 8-GHz-BNC-Kalibrierungskabel, Tastatur und Maus, Benutzerhandbuch und Programmierhandbuch auf dem Oszilloskoplaufwerk, Servicehandbuch auf Keysight.com, 16-Kanal-Logiktastkopf/Kabel, MSO-Kabel und MSO-Kalibrierungshalterung.
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
Angaben zur Produktsicherheit:
Hersteller:
Keysight, 1400 Fountaingrove Parkway, Santa Rosa, CA/USA
www.keysight.com
(Keysight Technologies Deutschland GmbH)
