Rigol MSO8000A Serie erweitertes Mixed-Signal-Oszilloskope bis 2GHz
Promotion bis 31.12.2024: Reduzierter Preis (im Vergleich zum Listenpreis) und weitere Promotion: Kostenreduzierte Option MSO8000A-BW10T30 bei Neubestellung eines MSO8204A! Kostenreduktion für Option MSO8000-BND bei Neubestellung MSO8204A, MSO8154A, MSO8074A
Vorteile der MSO8000A Oszilloskope bis 10 GS/s, über 600,000 Wfms/s
- Mixed-Signal-Oszilloskop mit 4 analogen und 16 digitalen Kanälen.
- Bis 2 GHz (mit 2 Kanälen) oder optional 3 GHz (mit einem Kanal).
- Vielfältige Optionen wie serielle Busdecodierung, ARB-Generator, Augendiagramm, Jitter-Analyse.
Rigol MSO8000A Serie Mixed-Signal-Oszilloskope bis 2 GHz

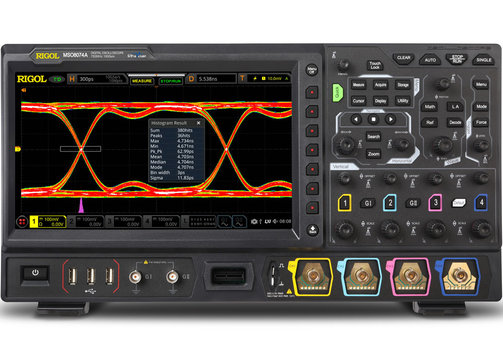

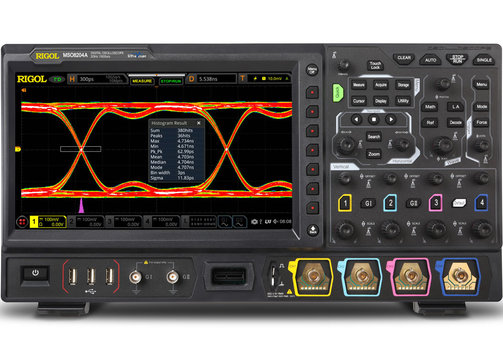

Modelle MSO8074A (750 MHz), MSO8154A (1,5 GHz), MSO8204A (2 GHz)
Die digitalen Oszilloskope der Rigol MSO8000A Serie arbeiten mit der UltraVision II Technologie-Plattform und dem einzigartigen "Phoenix" Chipsatz. Dieser Chipsatz ermöglicht die hohe Integration aller Funktionsmodule, die für das analoge Frontend (AFE) erforderlich sind, und sorgt so für hervorragende Leistungsmerkmale. UltraVision II ist die Kombination aus tiefem Speicher, einer hohen Signal-Erfassungsrate, Echtzeit-Wellenformaufzeichnung und -wiedergabe und einem Touch-Display mit 256-stufiger Intensitätsabstufung. Die Oszilloskope bieten eine Abtastrate bis 10 GS/s und volldigitale Triggertechnologie. Die digitalen Oszilloskope der Serie MSO8000A integrieren mehrere Instrumente in einem, z. B. MSO (Mixed-Signal-Oszilloskop mit 16 Digital-/Logik-Kanälen), Arbiträr-Signal-Generator, Digital-Voltmeter, 6-stelliger Zähler und Totalisator sowie Protokoll-Analysator.
- 4-Kanal-Mixed-Signal-Oszilloskop, 16 Digital-/Logik-Kanäle.
- Bandbreite 750 MHz, 1,5 GHz oder 2 GHz.
- Echtzeit-Abtastrate bis zu 10 GS/s.
- Bis zu 500 Mpts Speichertiefe (Standard).
- Hohe Signal-Erfassungsrate (über 600.000 Wfms/s).
- Bis zu 450.000 Frames Hardware-Echtzeit und ununterbrochene Wellenform-Aufnahme und -Wiedergabe.
- Integriert mehrere unabhängige Instrumente in einem: Scope, Logik-Analyse, Protokoll-Analyse, Arbiträr-Signal-Generator, Zähler/Totalisator, Voltmeter, Jitter-/Augendiagramm-Analyse etc.
- 10,1"/25,7 cm kapazitiver Multi-Touch-Bildschirm, 256-stufige Intensitätsabstufung, mit Farbbeständigkeit. HDMI-Video-Ausgang.
- LAN/Ethernet, USB-Host und -Gerät, optional USB-zu-GBIB.
- Web-Steuerung und VNC-Fernsteuerung.
- Wellenform-Histogramm-Analyse (Standard).
- Automatische Messung von 41 Signal-Parametern; Hardware-Messfunktion mit vollem Speicher.
Modell-Übersicht
| Modell | MSO8074A | MSO8154A | MSO8204A | |
| Analogbandbreite | 50 Ω, -3 dB1) | 750 MHz | 1,5 GHz | 2 GHz |
| 1 MΩ, -3 dB | 500 MHz | 500 MHz | 500 MHz | |
| Berechnete Anstiegszeit2) | ≤556 ps | ≤269 ps | ≤206 ps | |
| Kanäle | 4 analoge Eingangskanäle 1 EXT-Eingangskanal 16 digitale Eingangskanäle (Mixed-Signal, erfordert den Kauf des Logik-Analysator-Tastkopfs RPL2316) Zweikanal-Arbiträrwellenformgenerator-Ausgang (erfordert den Kauf der Option MSO8000-AWG) | |||
| Sampling | Modus: Echtzeitabtastung; max. Abtastrate eines einzelnen Analogkanals: 10 GS/s, Halb-Kanal3): 5 GS/s, Vollkanal: 2,5 GS/s. Hinweis: Wenn alle Kanäle aktiviert sind, beträgt die Abtastrate 2,5 GS/s, und die analoge Bandbreite kann bis 1 GHz erreichen | |||
| Speichertiefe | Analogkanal | 500 Mpts (Einzelkanal), 250 Mpts (Halbkanal2)), 125 Mpts (Vollkanal) | ||
| Digitaler Kanal | 62,5 Mpts (Vollkanal) | |||
| Signal-Erfassungsrate | ≥600.000 Wfms/s (max. Wert, einkanalig, 10 ns horizontale Zeitbasis, automatische Speichertiefe, Sinussignal mit Eingangsamplitude 4 Div und 10 MHz Frequenz. Alle anderen Standardeinstellung | |||
| Hardware-Echtzeit-Wellenform-Aufzeichnung und -Wiedergabe | ≥450.000 Wfms (einkanalig) | |||
| Vertikale Auflösung | 9 bis 12 bit (hohe Auflösung) | |||
| Trigger | Quelle: Analogkanal (1...4), Digitalkanal (D0...D15), EXT TRIG, AC; Triggerarten: Zone, Flanke, Puls, Steigung, Video, Muster, Dauer, Timeout, Runt, Fenster, Delay, Setup/Hold und n-te Flanke; optional: siehe "Serielle Dekodierung". | |||
| Signalalyse | Signal-Aufzeichnung, Pass/Fail-Test, Histogramm, Farbgrad, Echtzeit-Augendiagramm (Option JITTER), Jitter-Analyse (Option JITTER) | |||
| Zusätzliche Funktionen | Frequenzzähler | Quelle: Jeder analoge oder digitale Kanal und EXT; Messung von Frequenz, Periode, Totalisator; max. 6 bit Auflösung, max. 48-bit-Summenzähler | ||
| Digitaler Spannungsmesser | Quelle: Beliebiger analoger Kanal; Funktion DC, AC + DCeff, ACeff; Auflösung ACV/DCV 3-stellig | |||
| Arbiträr-Signal-Generator | Option - 2 Kanäle, 200 MS/s, 14 bit, 25 MHz; Standardwellenformen: Sinus, Rechteck, Rampe, Puls, DC, Rauschen; feste ARB: Sinc, exp. Ansteig/Abfall, ECG, Gauss, Lorentz, Haversine; Arbiträr-Frequenzbereich 100 mHz...10 MHz, Signallänge 2 bis 16 kpts; Modulation: AM, FM, FSK, Burst, Sweep | |||
| Serielle Dekodierung | 4 Protokoll-Typen können gleichzeitig dekodiert und aktiviert werden; Dekodierungstyp Standard: Parallel; Option: RS232/UART, I²C, SPI, LIN, CAN, CAN-FD, FlexRay, I²S, und MILSTD-1553 | |||
| Display | 10,1"/25,7 cm kapazitiver Multi-Touch-Bildschirm/Gestenbedienung; HDMI-Videoausgang | |||
| Schnittstellen | LAN/Ethernet (10/100/1000; LXI-C), USB2.0 Host und Device, optional USB-zu-GPIB-Adapter | |||
| Abmessungen (mm) | 410 x 224 x 135 (Rack-Montage-Kit 6U); <4 kg | |||
1) Das 2-GHz-Bandbreitenmodell gilt nur für den Einkanal- und Halbkanalmodus. Die drei Bandbreiten sind verfügbar, wenn die Skala 5 mV/Div oder mehr beträgt.
2) Unter 50 Ω, Halbkanalmodus, 10...90% typ.
3) Halb-Kanal-Modus: Kanal 1 und Kanal 2 werden als eine Gruppe betrachtet; Kanal 3 und Kanal 4 werden als eine weitere Gruppe betrachtet. Jede Gruppe hat eine gemeinsame Abtastrate von 5 GS/s, und einer der Kanäle in jeder Gruppe ist aktiviert.
Lieferumfang: Oszilloskop MSO 8074A, 8154A, 8204A, USB-Kabel, 4x passiver HighZ-Tastkopf (500 MHz, Modell RP3500A), MSO8204A: 2x passiver niederohmiger Tastkopf (1,5 GHz), MSO8154A: 2x passiver niederohmiger Tastkopf (1,5 GHz, Modell RP6150A), vordere Schutzabdeckung MSO8000-FPC, Netzkabel.
Empfohlenes Zubehör
| Modell | Beschreibung |
| MSO8000A-BW7T15 | Bandbreiten-Upgrade von 750 MHz auf 1,5 GHz |
| MSO8000A-BW7T20 | Bandbreiten-Upgrade von 750 GHz auf 2 GHz |
| MSO8000A-BW15T20 | Bandbreiten-Upgrade von 1,5 GHz auf 2 GHz |
| MSO8000A-BW20T30 | Einkanal-Bandbreiten-Upgrade für 3 GHz |
| MSO8000-COMP | Serieller PC-Bus-Trigger und -Analyse (RS232/UART) |
| MSO8000-EMBD | Serieller Bus-Trigger und -Analyse für Embedded-Systeme (I²C, SPI) |
| MSO8000-AUTO | Automatischer serieller Bus-Trigger und -Analyse (CAN, CAN-FD, LIN) |
| MSO8000-FLEX | FlexRay Serieller Bus-Trigger und -Analyse (FlexRay) |
| MSO8000-AUDIO | Audio serieller Bus-Trigger und -Analyse (I²S) |
| MSO8000-AWG | Zweikanal-Arbiträr-Signal-Generator mit 25 MHz |
| MSO8000-PWR | Integrierte Leistungsanalyse (erfordert RPA246 Phasenabweichungs-Korrekturvorrichtung) |
| MSO8000-JITTER | Echtzeit-Augendiagramm und Jitter-Analyse |
| MSO8000-BND | Optionspaket, enthält MSO8000-COMP, MSO8000-EMBD, MSO8000-AUTO, MSO8000-FLEX, MSO8000-AUDIO, MSO8000-AERO, MSO8000-AWG, MSO8000-JITTER und MSO8000-PWR |
| RPL2316 | 16-Kanal-Logik-Analysator-Tastkopf |
| PVA7250 | Aktiver single-ended/differenzieller Tastkopf (2,5 GHz Bandbreite) |
| RP7150 | Aktiver differenzieller Tastkopf (1,5 GHz Bandbreite) |
| RP7080 | Aktiver differenzieller Tastkopf (800 MHz Bandbreite) |
| RP7150S | Aktiver unsymmetrischer Tastkopf (1,5 GHz Bandbreite) |
| RP7080S | Aktiver unsymmetrischer Tastkopf (800 MHz-Bandbreite) |
| RM6041 | Rack-Montage-Kit |
| NFP-3 | Nahfeldsonde |
| RPA246 | Leistungsanalyse-Phasendifferenz-Korrekturvorrichtung |
| DK-DS6000 | Demoboard für Digital-Oszilloskop |
