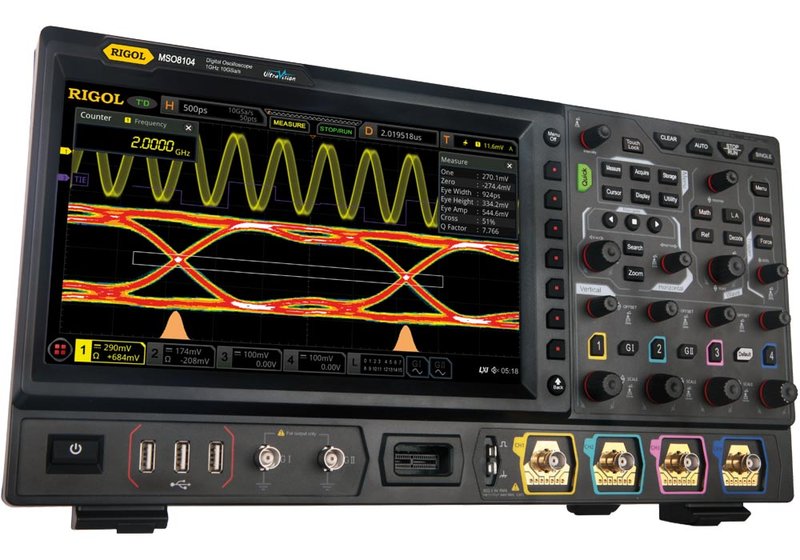

Rigol MSO8000 Serie High-End 4-Kanal Mixed-Signal-Oszilloskope, 2GHz

Vorteile der Rigol MSO8000 Oszilloskope bis 2 GHz, 10 GS/s

• 4-Kanal Mixed-Signal-Oszilloskope* bis 600 MHz, 1 oder 2 GHz Bandbreite, 10 GS/s maximale Abtastrate.
• Einfache und intuitive Bedienung durch kapazitiven Multi-Touch-Screen.
• Optional Mixed-Signal mit 16 Digital-/Logik-Kanälen* und Arbiträr-Signal-Generator.

Rigol MSO8000 Serie High-End 4-Kanal Mixed-Signal-Oszilloskope* bis 2 GHz Bandbreite

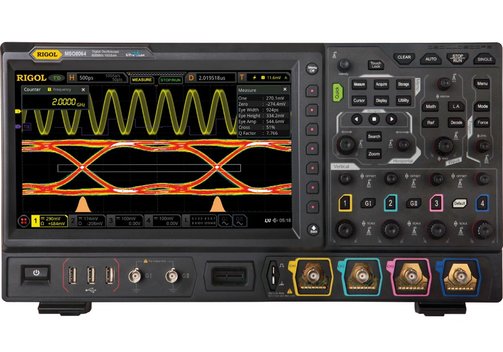

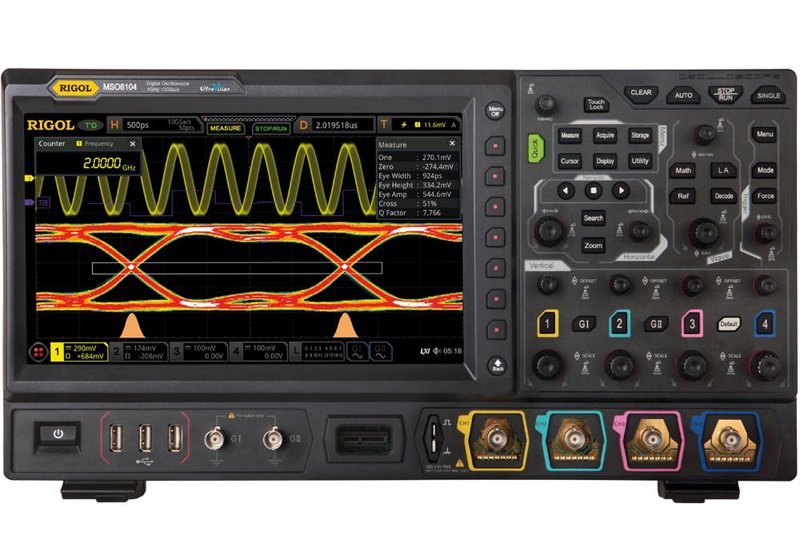

Modelle Rigol MSO8064, MSO8104, MSO8204

Die neue High-End-Oszilloskop-Serie Rigol MSO8000 kombiniert bis zu 7 Instrumente in einem: Ein Digital-Oszilloskop, einen 16-Kanal Logik-Analysator (erfordert optionale RPL2316 Logic-Probe), einen Spektrum-Analysator, einen Arbiträr-Signal-Generator (Option), ein 6-stelliges Digital-Voltmeter, einen Frequenz-Zähler und Totalisator sowie einen Protokoll-Analysator (Option). Als digitales Speicheroszilloskop bringt das MSO8000 die einzigartige UltraVisionII-Technologie mit einem kapazitiven Multi-Touchscreen in die Bandbreitenklasse zwischen 600 MHz (MSO8064), 1 GHz (MSO8104) und 2 GHz (MSO8204). UltraVision mit dem von Rigol entwickelten High-End-Chipsatz ist die Kombination aus tiefem Speicher, hoher Signal-Erfassungsrate (Waveform Capture Rate), Echtzeit-Wellenform-Aufzeichnung und -Wiedergabe (Realtime Waveform Record and Replay) sowie einem Display mit mehrstufiger Intensitäts-Abstufung. Die MSO8000-Modelle sind Mixed-Signal-Oszilloskope (MSOs), d. h. sie bieten zusätzliche 16 Digital-Kanäle zur kombinierten Analyse von Logik- und Analog-Signalen*.

• Integriert bis zu 7 unabhängige Instrumente in einem: Digital-Oszilloskop, 16-Kanal Logik-Analysator, Spektrum-Analysator, Arbiträr-Signal-Generator (Option), 6-stelliges Digital-Voltmeter, Frequenz-Zähler und Totalisator sowie Protokoll-Analysator (Option).
• Oszilloskop - UltraVisionII:
  • Analog-Bandbreite: 600 MHz, 1 GHz oder 2 GHz (Einkanal- und Halbkanal-Modus).
  • 4 Analog-Kanäle, 1 EXT-Kanal.
  • Bis zu 10 GS/s Echtzeit-Samplerate.
  • Bis zu 500 Mpts Speichertiefe (Standard).
  • Hohe Signalerfassungsrate (über 600.000 Wellenformen pro Sekunde).
  • Bis zu 450.000 Frames Hardware-Echtzeit- und kontinuierliches Waveform Record and Replay.
  • Automatische Messung von 41 Wellenform-Parametern; Hardware-Messfunktion mit vollem Speicher.
  • Eine Vielzahl von mathematischen Operationen, integrierte erweiterte FFT-Analyse und Spitzenwert-suchfunktion.
  • Wellenform-Histogramm-Analyse (Standard).
  • Unabhängige Suche, Navigations-Tasten und Ereignis-Tabelle.
  • Echtzeit-Augendiagramm und Jitter-Analyse-Software (Option).
  • Eingebaute erweiterte Leistungsanalysesoftware (Option).
  • Benutzerdefinierte Ein-Tasten-Schnellbedienung.
• MSO/16-Kanal-Logik-Analysator:
  • Standard-Konfiguration mit 16 digitalen Kanälen (zusätzliche/optionale Logic-Probe erforderlich).
  • Ideal für gemischter Designs: Analysieren Sie digitale/Logik-Steuersignale in Bezug zu analogen Signalen.
• Protokoll-Analysator (Option):
  • Unterstützt RS232/UART, I2C, SPI, CAN, LIN, I2S, FlexRay und MIL-STD-1553 seriellen Bus.
  • Unterstützt die Protokoll-Triggerung und -Dekodierung für Analog- und Digital-Kanal.
  • Arbeitet auch mit der Wellenform-Aufnahme, dem Pass/Fail-Test und dem Zonen-Trigger.
• Arbiträr-Signal-Generator (Option):
  • 2 Generator-Ausgangskanäle standardmäßig, nur die AWG-Option muss bestellt werden.
  • 13 vordefinierte Wellenformen. Erweiterte Modulation, Sweep und Burst.
  • Bis zu 25 MHz Frequenz, 200 MS/s Abtastrate.
• 10,1"/25,7 cm kapazitiver Multi-Touchscreen, 256-stufige Intensitätsanzeige, mit farbigem Nachleuchte.

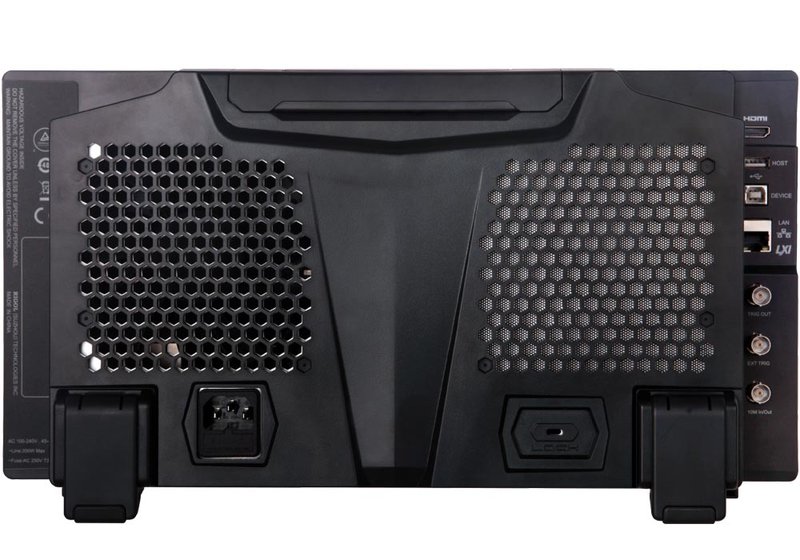

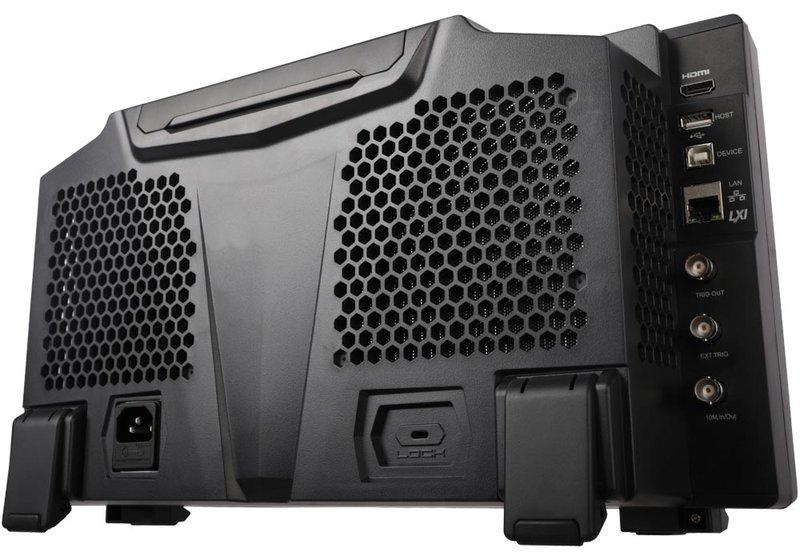

• USB Host und Device, Ethernet/LAN/LXI, HDMI, TRIG OUT und optionale USB-GPIB.
• Web-Control Fernsteuer-Befehl.
• Einzigartiges Online-Versions-Upgrade.

Modell-Übersicht

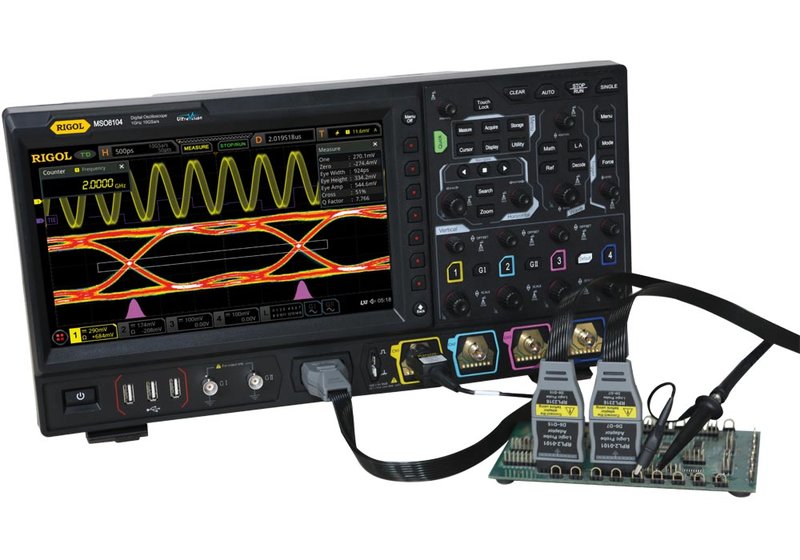

* 4 Analog-Kanäle und 16 Digital-/Logik-Kanäle. Für die Nutzung der digitalen Kanäle (Logik-Analysator/Mixed-Signal-Funktion) sind optionale Logic-Probes (RP2316) erforderlich.
