Micsig VATO2004 4-Kanal, 200 MHz USB-Automobil-Oszilloskop
Vorteile des VATO2004 USB Android-Automobil-Oszilloskops
- Sehr kompakt, wird per USB an Android-Gerät angeschlossen.
- 4 analoge Eingangskanäle, 500 MHz Bandbreite, 1 GS/s Abtastrate.
- Verschiedene Kfz-Diagnosetests.
Micsig VATO2004 4-Kanal, 200 MHz USB-Automobil-Oszilloskop

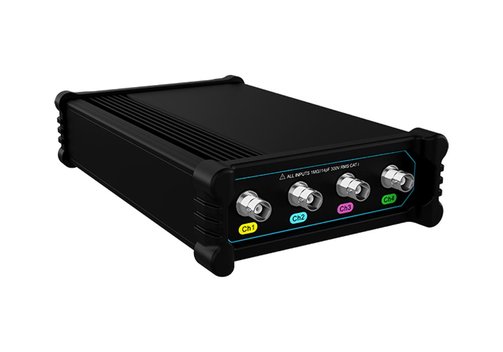

Das Micsig VATO2004 ist ein tragbares Oszilloskop für die Kfz-Diagnose in "geteilter Ausführung" (Hardware, Software, Android-Geräte des Anwenders). Es hat ein kompaktes Design und eine eingebaute Batterie. Es verfügt über 200 MHz Bandbreite, 4 Kanäle, 1 GS/s Abtastrate und bis 50 Mpts Speichertiefe. Es wird an ein Android-Gerät angeschlossen, wie z. B. Tablets, Smartphones und PC-Computer (nur Android OS). Die Software bietet ein benutzerfreundliches UI-Design und eine breite Palette an Messoptionen. Die eingebauten professionellen Softwarepakete für die Automobilindustrie ermöglichen eine Testkonfiguration mit nur einem Klick für den Diagnosebetrieb im Fahrzeug.
- Modulares USB-Design für den Anschluss an Geräte mit Android OS.
- Kompatibel mit Android-Geräten.

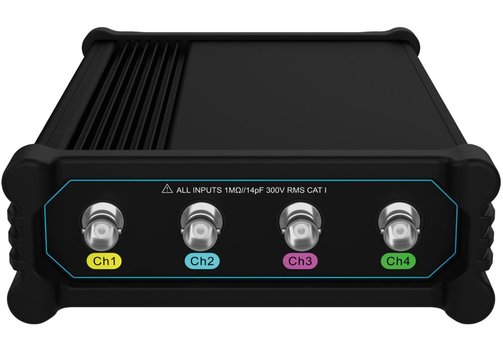

- 4 analoge Kanäle.
- 200 MHz Bandbreite, 1 GS/s Abtastrate.
- 50 Mpts Speichertiefe.
- Eingebauter 7500 mAh Li-Ionen-Akku.
- Benutzerfreundliches UI, einfach zu bedienen.
- Kleine Größe, geringes Gewicht, perfekt für Feldtests.
- Unterstützt hohe/niedrige Bandbreitenfilterung.
- 31 Arten von automatischen Messungen.
- Spezialisiert für Kfz-Diagnoseanwendungen:
- Verschiedene Kommunikationstests: Zündung, CAN...
- Nockenwellensensoren, Kühlgebläseaktuatoren und mehr...
Modell-Übersicht
| Modell | ▸VTO2004 | ▸VATO2004 |
| Anzahl der Kanäle | 4 | 4 |
| Bandbreite | 200 MHz | 200 MHz |
| Anstiegszeit | ≤1,8 ns | ≤1,8 ns |
| Samplerate | 1 GS/s | 1 GS/s |
| Vertikale Auflösung | 8 bit | 8 bit |
| Rauschen | ≤1,3 mVpp (5 mV/Div, 1 MΩ) | ≤1,3 mVpp (5 mV/Div, 1 MΩ) |
| Speichertiefe | 50 Mpts | 50 Mpts |
| Bandbreitenfilter | Volle Bandbreite, Highpass und Lowpass (30 kHz...max. Bandbreite) | Volle Bandbreite, Highpass und Lowpass (30 kHz...max. Bandbreite) |
| Eingangsimpedanz | 1 Ω ±1% || 14 pF | 1 Ω ±1% || 14 pF |
| Zeitbasis | 5 ns/Div...1 ks/Div | 5 ns/Div...1 ks/Div |
| Trigger-Typen | Flanke (positive/negative/beliebige Neigung auf beliebigem Kanal), Impuls mit Trigger (positive/negative Puls-Breite, >, <, =, ≠‚ oder im Zeitbereich 8 ns...10 s) | Flanke (positive/negative/beliebige Neigung auf beliebigem Kanal), Impuls mit Trigger (positive/negative Puls-Breite, >, <, =, ≠‚ oder im Zeitbereich 8 ns...10 s) |
| Bus-Decoding | CAN, LIN | CAN, LIN |
| Messungen | 31 Arten von automatischen Messungen | 31 Arten von automatischen Messungen; speziell für Kfz-Diagnoseanwendungen: Verschiedene Kommunikationstests (Zündung, CAN...), Nockenwellensensoren, Kühlgebläseaktuatoren und mehr |

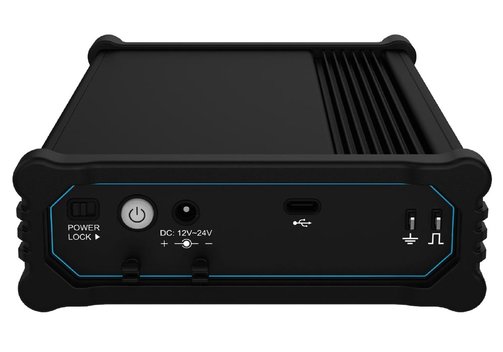

| Schnittstellen | USB Typ-C | USB Typ-C |
| Anzeige | - (angeschlossen an Android-Gerät) | - (angeschlossen an Android-Gerät) |
| Versorgung | Netzadapter zu 12 VDC/4 A; Li-ion Batterie 7,4 V, 7500 mAh | Netzadapter zu 12 VDC/4 A; Li-ion Batterie 7,4 V, 7500 mAh |
| Abmessungen (mm) | 140 x 215 x 52; 640 g | 140 x 215 x 52; 640 g |

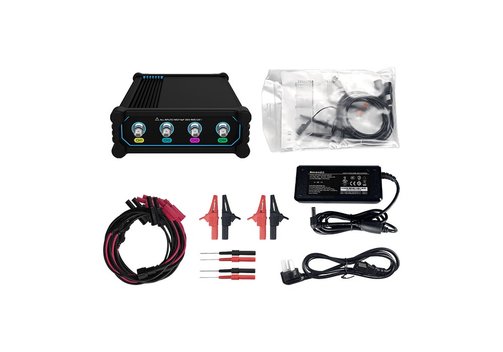

Lieferumfang: Oszilloskop VATO 2004; 2x passive Tastköpfe, Netzadapter, Netzstecker, Batterie (eingebaut), 2 Paar Krokodilklemmen, 4x BNC-auf-Bananenkabel, 4x flexible Nadel, Busdekodierung (CAN, LIN).
