MicSig TO-Serie portable Tablet-Oszilloskope
Vorteile der mobilen Oszilloskope der TO-Serie bis 300 MHz
- Großer 10,1"/25,7 cm hochauflösender Touchscreen.
- Abtastraten bis 2 GS/s, Signal-Erfassungsrate bis 300.000 wfm/s.
- Leistungsstarke Trigger und serielle Busdecodierung sind Standard.

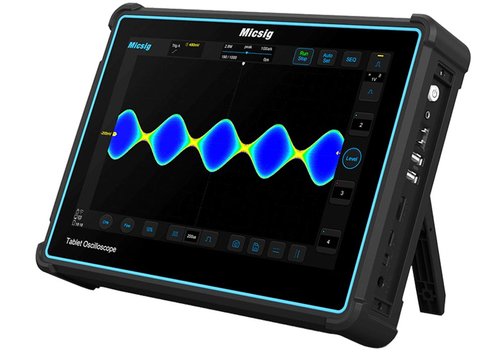

MicSig TO-Serie portable Tablet-Oszilloskope
MicSig TO1004, TO2002, TO2004, TO3004 mit 2 oder 4 Kanälen
Die MicSig TO-Serie ist eine Familie von vielseitigen, portablen Oszilloskopen mit Touchscreen und Bandbreiten bis 300 MHz. Sie bieten eine Vielzahl von Triggern, automatischen Messungen, Hardware-Filterung, Dekodierung Hardware-Filterung, Dekodierung des seriellen Busses und mehr.

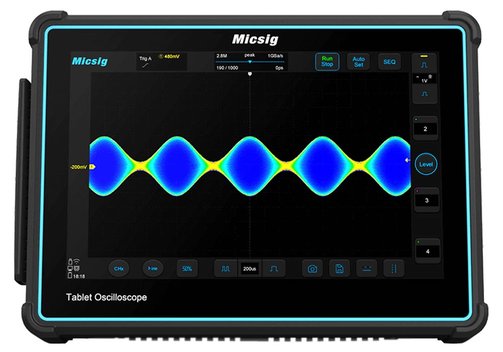

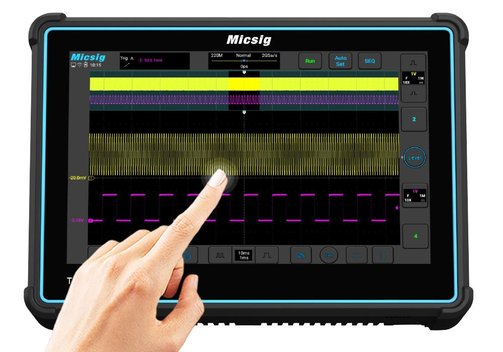

- Portable Oszilloskope mit 10,1"/25,7 cm hochauflösendem Display, vollständige Touch-Bedienung.
- 2 oder 4 Kanäle mit Bandbreiten bis 100, 200 oder 300 MHz.
- Abtastraten bis 1 oder 2 GS/s.
- Max. Signal-Erfassungsrate bis 78.000 oder 300.000 wfm/s.
- Max. Speichertiefe 110 oder 220 Mpts.
- Wi-Fi, USB 3.0/2.0 Host- und USB Typ-C-Schnittstellen.
- Eingebauter 7500 mAh Li-Ionen-Akku für 4/5 h Laufzeit.
- Leistungsstarke Trigger-Funktionen: Flanke, Impuls, Runt, Logik, n-te Flanke, Video, Timeout, Steigung/Slope usw.
- Serielle Bus-Dekodierfunktion (Standard): UART, CAN, LIN, SPI, I2C, kann die dekodierten Daten im Textmodus oder im CSV-Format ausgeben.
- 31 automatische Messungen.
- Hardware-Digitalfilter.
- Segmentierte Speichererfassung (nicht für TO1004 und 2002). Bis 10.000 Signal-Ereignisse können für eine effiziente Analyse erfasst werden, was dem Benutzer hilft, gelegentlich auftretende Signale zu erfassen.
- HDMI-Ausgang - nützlich für Präsentationen auf größeren Bildschirmen.
- Mobile APP (Android, iOS) und PC-Fernbedienung.
Modell-Übersicht
| Modell | TO1004 | TO2002 | TO2004 | TO3004 | |
| Anzahl der Kanäle | 4 | 2 | 4 | 4 | |
| Bandbreite | 100 MHz | 200 MHz | 200 MHz | 300 MHz | |
| Anstiegszeit | ≤3,5 ns | ≤1,75 ns | ≤1,75 ns | ≤1,16 ns | |
| Abtastrate | 1 GS/s | 1 GS/s | 2 GS/s | 2 GS/s | |
| Signalerfassungsrate | 78.000 wfm/s | 78.000 wfm/s | 300.000 wfm/s | 300.000 wfm/s | |
| Speichertiefe | 110 Mpts | 110 Mpts | 220 Mpts | 220 Mpts | |
| Eingangsempfindlichkeitsbereich | 1 mV/Div...10 V/Div | 1 mV/Div...10 V/Div (1 MΩ); 1 mV/Div...1 V/Div (50Ω) | |||
| Bandbreitenfilter | 20 MHz, Hochpass/Tiefpass (bis 30 kHz) | ||||
| Segmentierter Speicher | Nicht unterstützt | Unterstützt, Erfassung von max. 10.000 Signal-Ereignissen | |||
| Eingangsimpedanz | 1MΩ | 1 MΩ/50 Ω | |||
| Zeitbasisbereich | 2 ns/Div...1 ks/Div | 1 ns/Div...1 ks/Div | |||
| Triggerarten | Flanke, Impulsbreite, Logik, n-te Flanke, Runt, Steigung/Slope, Time-out, Video | ||||
| Bus-Dekodierung | RS232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C | ||||
| Schnittstellen | Wi-Fi, USB 3.0/2.0 Host, USB Typ-C | ||||
| Zusätzliche Anschlüsse | Erdung, Trigger-Out | ||||
| Speicher | 32G | ||||
| Anzeige | 10,1"/25,7 cm LCD kapazitives Touch-Display, 1280x800 Auflösung, 11x10 Raster; HDMI-Ausgang | ||||
| Versorgung | 7,4 V, 7500 mAh Li-Ion-Akku | ||||
| Abmessungen (mm) | 265 x 192 x 50; 1,9 kg (mit Akku) | ||||
Lieferumfang: Portables Oszilloskop MicSig TO 1004, 2002, 2004 oder 3004, 2 oder 4 passive Tastköpfe (je nach Anzahl der Kanäle), Netzadapter, Netzstecker, Batterie (eingebaut), Bildschirmschutz, serieller Dekodierer (CAN, LIN, SPI, I2C, UART).
Optionales Zubehör: Hartschalenkoffer MS-SC-1, Transporttasche MS-HB.
Angaben zur Produktsicherheit:
Hersteller:
Shenzhen Micsig Technology Co., Ltd., 6F, Jinhuanyu Building, No. 56, Tiezai Rd, Bao'an District, Shenzhen, Guangdong/CHN
www.micsig.com
Verantwortliche Person:
Meilhaus Electronic GmbH, Am Sonnenlicht 2, 82239 Alling/DEU
