Micsig STO Serie Smart-Oszilloskope
Vorteile der Micsig STO Serie Touchscreen-Oszilloskope
- Intelligentes, kompaktes, tragbares Touchscreen-Oszilloskop.
- Modelle mit 2 oder 4 Kanälen und 100 oder 200 MHz Bandbreite.
- 31 Automatische Messungen und ser. Bus-Decoding UART, LIN, CAN, I2C, SPI.

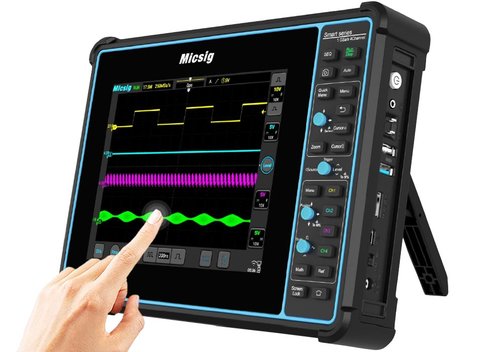

Micsig STO Serie Smart Oszilloskop

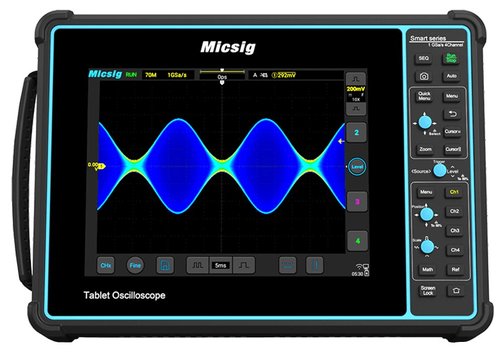

Modelle STO1004, STO2002 portable Smart-Oszilloskope
Die Geräte der Micsig STO Serie sind tragbare Smart-Oszilloskope mit 2 oder 4 Kanälen und 100 MHz oder 200 MHz Bandbreite. Sie bieten 1 GS/s Abtastrate, bis 70 Mpts Speichertiefe und bis 130.000 Wfm/s Update-Rate. Die Geräte haben umfangreiche Trigger-Möglichkeiten, serielle Bustrigger und Dekodierung sowie verschiedenen Mess- und Mathematikfunktionent. Die Oszilloskope verfügen über Ethernet/LAN, Wifi, USB 2.0 Host & Device Schnittstellen, HDMI und einen kapazitiven Touchscreen.
- Intelligente, kompakte Oszilloskope.
- 2 oder 4 Kanäle.
- Bandbreite 100 MHz oder 200 MHz.
- 1 GS/s Echtzeit-Abtastrate.
- Bis 70 Mpts Speichertiefe.
- Bis 130.000 Wfms/s Erfassungsrate.
- 8"/20,3 cm Industrie-LCD, 800x600 Auflösung, kapazitiver Multi-Punkt-Touchscreen.
- Schnittstellen: WiFi, USB 3.0/2.0 Host & Device; HDMI.
- Bus-Trigger und Dekodierung unterstützt: UART, I2C, SPI, CAN, LIN.
- Integrierter Lithium-Akku.
Modell-Übersicht
| Modell | STO1004 | STO2002 |
| Kanäle | 4 | 2 |
| Bandbreite | 100 MHz | 200 MHz |
| Echtzeit-Abtastrate | 1 GS/s | |
| Speichertiefe | 70 Mpts | |
| Updaterate | Bis 130.000 Wfms/s | |
| Auflösung | 8 bit | |
| Triggerung | Typen: Flanke, Pulsbreite, Logik, Runt, Time-Out, Slope, Video, n-te Flanke, Bus: UART, I2C, SPI, CAN, LIN | |
| Bus-Dekodierung | UART, I2C, SPI, CAN, LIN | |
| Display | 8"/20,3 cm LCD, 800x600 Auflösung, kapazitiver Mehrpunkt-Touchscreen; HDMI-Anschluss | |
| Schnittstellen | USB 3.0 und 2.0, USB Typ-C, Wi-Fi | |
| Stromversorgung | Netzadapter; Lithium-Ionen-Akku 7,4 V/7500 mAh | |
| Abmessungen (mm) | 265 x 192 x 50; 1,9 kg | |
Lieferumfang: Micsig STO 1004 oder STO 2002, passive Tastköpfe (2 oder 4 abhängig von Kanal-Zahl), Netzadapter, Netzstecker, Batterie (eingebaut), Bildschirmschutz, serielle Dekodierung (CAN, LIN, SPI, I2C, UART).
Optionales Zubehör: Hartschalenkoffer MS-SC-1, Transporttasche MS-HB2.
Häufig gestellte Fragen:
Frage: Sind die Micsig Tablet-Geräte vollwertige Oszilloskope?

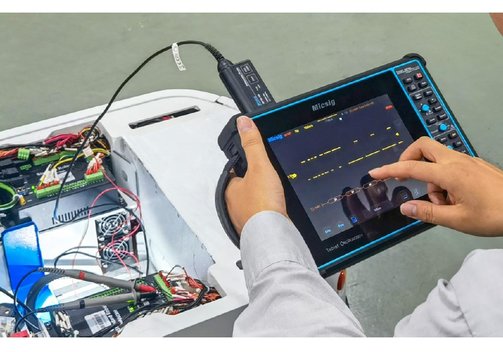

Antwort: Die Micsig Tablet-Geräte sind vollwertige Mittelklasse-Oszilloskope (bis 150 MHz Bandbreite) im portablen Format. Wie vergleichbare Oszilloskope bieten sie 2 oder 4 Analog-Eingänge, 1 GS/s Echtzeit-Abtastrate, 28 Mpts Speichertiefe, bis 130.000 Wfm/s Update-Rate und umfangreiche Trigger-Möglichkeiten. Ihre Bedienung erfolgt komplett über den kapazitiven Multi-Touch-Screen. Zusätzlich verfügen sie über USB- (Host and Device), Ethernt/LAN- und Wifi-Schnittstellen; PC-Software, iOS- und Android-Mobil-Apps sind zur Fernsteuerung der Oszilloskope verfügbar. Durch die portable Tablet-Bauform sind die Geräte prädestiniert für den mobilen Einsatz in Service und Wartung, im Feld oder in Fahrzeugen/bewegten Objekten.
Frage: Warum sind die Micsig Oszilloskope besonders geeignet für Automotive-Anwendungen?
Antwort: Zum einen wegen ihrer flachen, portablen Tablet-Bauweise, dem Akku-Betrieb und der Touch-Screen-Bedienung. Zum anderen unterstützen die Geräte serienmäßig CAN, LIN sowie UART, I²C und SPI Bustriggerung und Dekodierung. Die Modelle ▸ATO sind noch stärker auf den Automotive-Bereich zugeschnitten. Sie unterstützen serienmäßig den Test von Ladestromkreis, Anlasserstromkreis, Sensor, Aktuator, Zündungstest, Kommunikationstest (inkl. CAN, LIN, FlexRay, K, etc.), Drucktest (Zylinderdruck, Ansaug- und Abgasdruck, Kraftstoffdruck, etc.)
Frage: Sind Tastköpfe im Lieferumfang der Micsig Tablet-Oszilloskopeenthalten?
Antwort: Ja, 2 oder 4 passende, passive Tastköpfe sind im Lieferumfang der Geräte enthalten, außerdem Netzadapter und Kabel, der eingebaute Akku, ein Tragegurt, BNC-Kappen sowie eine Schutzfolie für das Display.
Angaben zur Produktsicherheit:
Hersteller:
Shenzhen Micsig Technology Co., Ltd., 6F, Jinhuanyu Building, No. 56, Tiezai Rd, Bao'an District, Shenzhen, Guangdong/CHN
www.micsig.com
Verantwortliche Person:
Meilhaus Electronic GmbH, Am Sonnenlicht 2, 82239 Alling/DEU
