MicSig SigOFIT LWL-isolierte Tastköpfe
Hinweis: Das Modell MOIP100P (100 MHz) ist derzeit nicht verfügbar. Als Ersatzprodukt verwenden Sie bitte die Variante MOIP200P (200 MHz).

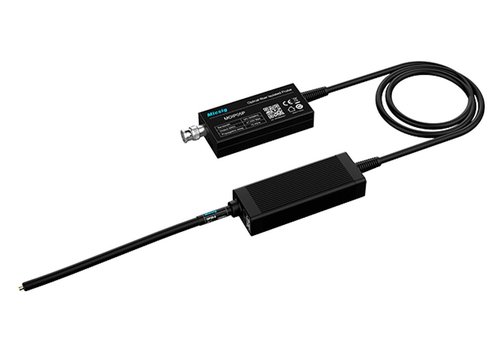

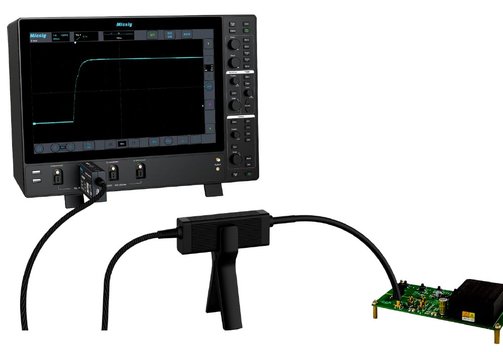

MicSig SigOFIT LWL-isolierte Tastköpfe
Die faseroptisch isolierten MicSig SigOFIT-Tastköpfe haben eine extrem hohe CMRR und Isolationsspannung. Dies trägt dazu bei, Signale innerhalb der Bandbreite in allen Details zu erfassen.
- Stellt das "wahre Signal" dar: SigOFIT-Tastköpfe haben eine hohe Gleichtaktunterdrückung (CMRR) bis 128 dB bei 100 MHz und über 100 dB bei 1 GHz, für ultimative Signaltreue.
- Hohe Genauigkeit: Hervorragende Amplituden-Frequenz-Eigenschaften, DC-Verstärkungsgenauigkeit ≤1%, Rauschen ≤0,45 mVeff. Nullpunktdrift <0,1%, Verstärkungsdrift ebenfalls <1%.
- Sicher bei der Prüfung von GaN.
- Großer Messbereich: Verwendung mit verschiedenen Dämpfungsspitzen zur Prüfung von differentiellen Signalen von ±0,1 V bis ±5000 V, erreicht vollen Ausgangsbereich und ein sehr hohes Signal-Rausch-Verhältnis.
- Anwendungen:
- Entwicklung von Motorantrieben, Stromrichtern, elektronischen Vorschaltgeräten.
- Entwurf von GaN-, SiC-, IGBT-Halb-/Vollbrückengeräten.
- Entwurf von Wechselrichtern, USV und Schaltnetzteilen.
- Sicherheitsprüfung für Anwendungen mit hoher Spannung und hoher Bandbreite.
- Bewertung von Leistungsgeräten.
- Strom-Nebenschluss-Messungen.
- EMI- und ESD-Fehlerbehebung.
- Floating-Messungen.
Modell-Übersicht
Modell/Bestell-Code | Bandbreite | Ansteigszeit | CMRR | CM Spannungs-Bereich | Diff. Spannungsbereich | Rauschen | DC Verstärkungsgenauigkeit | Beschreibung |
MOIP100P (ehem. MOIP01P) | 100 MHz | ≤3,5 ns | DC: 180 dB 100 MHz: 128 dB | 60 kVSpitze | ±6250 V | <0,45 mVeff | 1% | 2 m LWL-Kabel, Std. mit 10X Spitze |
MOIP200P (ehem. MOIP02P) | 200 MHz | ≤1,75 ns | DC: 180 dB 200 MHz: 122 dB | 60 kVSpitze | ±6250 V | <0,45 mVeff | 1% | 2 m LWL-Kabel, Std. mit 10X Spitze |
MOIP300P (ehem. MOIP03P) | 350 MHz | ≤1 ns | DC: 180 dB 350 MHz: 118 dB | 60 kVSpitze | ±6250 V | <0,45 mVeff | 1% | 2 m LWL-Kabel, Std. mit 20X und 1000X Spitze |
MOIP500P (ehem. MOIP05P) | 500 MHz | ≤700 ps | DC: 180 dB 500MHz: 114 dB | 60 kVSpitze | ±5000 V | <0,45 mVeff | 1% | 2 m fiber LWL-Kabel, Std. mit 20X und 1000X Spitze |
MOIP800P (ehem. MOIP08P) | 800 MHz | ≤438 ps | DC: 180 dB 800 MHz: 110 dB | 60 kVSpitze | ±5000 V | <0,45 mVeff | 1% | 2 m LWL-Kabel, Std. mit 20X und 1000X Spitze |
MOIP1000P (ehem. MOIP10P) | 1 GHz | ≤350 ps | DC: 180 dB 1 GHz: 108 dB | 60 kVSpitze | ±5000 V | <0,45 mVeff | 1% | 2 m LWL-Kabel, Std. mit 20X und 1000X Spitze |
Lieferumfang: Transporttasche, USB-C-auf-USB-C-Kabel, 25-W-USB-Ladegerät, Kurzanleitung, Zweibein-Sondenhalterung, MCX-Stecker 2,54 mm (5 Stück), MCX-Stecker 5,08 mm (5 Stück), MCX-Koaxialbaugruppe, 10X-Sondenspitze (Std. für 100 MHz und 200 MHz, 20X-Sondenspitze (Std. für 350 MHz und 1 GHz), 1000X-Sondenspitze (Std. für 350 MHz und 1 GHz).
Tastspitzen
Standard-Spitze | Optionale Spitzen | |
MOIP100P MOIP200P | OP20-2 | OP10-2, OP20-2, OP50-2, OP100-2, OP200-2, OP500-2, OP1000-2, OP2000-2, OP5000-2 |
MOIP350P | OP20-3 | OP10-3, OP20-3, OP50-3, OP100-3, OP200-3, OP500-3, OP1000-3, OP2000-3, OP5000-3 |
OP1000-3 | ||
MOIP500P | OP50-5 | OP10-5, OP20-5, OP50-5, OP100-5, OP200-5, OP500-5, OP1000-5, OP2000-5, OP5000-5, OP10000-5 |
OP2000-5 | ||
MOIP800P MOIP1000P | OP50-1G | OP10-1G, OP20-1G, OP50-1G, OP100-1G, OP200-1G, OP500-1G, OP1000-1G, OP2000-1G, OP5000-1G, OP10000-1G |
OP2000-1G |
Tastspitzen-Optionen
SigOFIT-Modell | Passende Tastspitzen-Modelle | Adapteor-Ttype | Dämpfungsverhältnis | Spannungsbereich | Zerstörungsfreie Spannung (max.) | Eingangs-Impedanz |
MOIP100P MOIP200 | OP10-2 | MMCX | 10:1 bei 0 dB | ±12,5 V | 1000 VPP | 3,75 MΩ || 6 pF |
1:1 bei 20 dB | ±1,25 V | |||||
OP20-2 | MMCX | 20:1 bei 0 dB | ±25 V | 1000 VPP | 4,47 MΩ || 4 pF | |
2:1 bei 20 dB | ±2,5 V | |||||
OP50-2 | MMCX | 50:1 bei 0 dB | ±62,5 V | 1000 VPP | 4,19 MΩ || 2 pF | |
5:1 bei 20 dB | ±6,25 V | |||||
OP100-2 | MMCX | 100:1 bei 0 dB | ±125 V | 1000 VPP | 4,10 MΩ || 2 pF | |
10:1 bei 20 dB | ±12,5 V | |||||
OP200-2 | MCX | 200:1 bei 0 dB | ±250 V | 2500 VPP | 9,03 MΩ || 2 pF | |
20:1 bei 20 dB | ±25 V | |||||
OP500-2 | MCX | 500:1 bei 0 dB | ±625 V | 2500 VPP | 20,98 MΩ || 1 pF | |
50:1 bei 20 dB | ±62,5 V | |||||
OP1000-2 | MCX | 1000:1 bei 0 dB | ±1250 V | 2500 VPP | 20,94 MΩ || 1 pF | |
100:1 bei 20 dB | ±125 V | |||||
OP2000-2 | MCX | 2000:1 bei 0 dB | ±2500 V | 2500 VPP | 20,52 MΩ || 1 pF | |
200:1 bei 20 dB | ±250 V | |||||
OP5000-2 | LCX | 5000:1 bei 0 dB | ±6250 V | 8000 VPP | 40,82 MΩ|| 2,4 pF | |
500:1 bei 20 dB | ±625 V | |||||
MOIP350 | OP10-3 | MMCX | 10:1 bei 0 dB | ±12,5 V | 1000 VPP | 3,75 MΩ || 6 pF |
1:1 bei 20 dB | ±1,25 V | |||||
OP20-3 | MMCX | 20:1 bei 0 dB | ±25 V | 1000 VPP | 4,47 MΩ || 4 pF | |
2:1 bei 20 dB | ±2,5 V | |||||
OP50-3 | MMCX | 50:1 bei 0 dB | ±62,5 V | 1000 VPP | 4,19 MΩ || 2 pF | |
5:1 bei 20 dB | ±6,25 V | |||||
OP100-3 | MMCX | 100:1 bei 0 dB | ±125 V | 1000 VPP | 4,10 MΩ || 2 pF | |
10:1 bei 20 dB | ±12,5 V | |||||
OP200-3 | MCX | 200:1 bei 0 dB | ±250 V | 2500 VPP | 9,03 MΩ || 2 pF | |
20:1 bei 20 dB | ±25 V | |||||
OP500-3 | MCX | 500:1 bei 0 dB | ±625 V | 2500 VPP | 20,98 MΩ || 1 pF | |
50:1 bei 20 dB | ±62,5 V | |||||
OP1000-3 | MCX | 1000:1 bei 0 dB | ±1250 V | 2500 VPP | 20,94 MΩ || 1 pF | |
100:1 bei 20 dB | ±125 V | |||||
OP2000-3 | MCX | 2000:1 bei 0 dB | ±2500 V | 2500 VPP | 20,52 MΩ || 1 pF | |
200:1 bei 20 dB | ±250 V | |||||
OP5000-3 | LCX | 5000:1 bei 0 dB | ±6250 V | 8000 VPP | 40,82 MΩ|| 2,4 pF | |
500:1 bei 20 dB | ±625 V | |||||
MOIP500P | OP10-5 | MMCX | 10:1 bei 0 dB | ±5 V | 1000 VPP | 3,75 MΩ || 6 pF |
1:1 bei 20 dB | ±0,5 V | |||||
OP20-5 | MMCX | 20:1 bei 0 dB | ±10 V | 1000 VPP | 4,47 MΩ || 4p | |
2:1 bei 20 dB | ±1 V | |||||
OP50-5 | MMCX | 50:1 bei 0 dB | ±25 V | 1000 VPP | 4,19 MΩ || 2 pF | |
5:1 bei 20 dB | ±2,5 V | |||||
OP100-5 | MMCX | 100:1 bei 0 dB | ±50 V | 1000 VPP | 4,10 MΩ || 2 pF | |
10:1 bei 20 dB | ±5 V | |||||
OP200-5 | MCX | 200:1 bei 0 dB | ±100 V | 2500 VPP | 9,03 MΩ || 2 pF | |
20:1 bei 20 dB | ±10 V | |||||
OP500-5 | MCX | 500:1 bei 0 dB | ±250 V | 2500 VPP | 20,98 MΩ || 1 pF | |
50:1 bei 20 dB | ±25 V | |||||
OP1000-5 | MCX | 1000:1 bei 0 dB | ±500 V | 2500 VPP | 20,94 MΩ || 1 pF | |
100:1 bei 20 dB | ±50 V | |||||
OP2000-5 | MCX | 2000:1 bei 0 dB | ±1000 V | 2500 VPP | 20,52 MΩ || 1 pF | |
200:1 bei 20 dB | ±100 V | |||||
OP5000-5 | MCX | 5000:1 bei 0 dB | ±2500 V | 3600 VPP | 40,92 MΩ || 1 pF | |
500:1 bei 20 dB | ±250 V | |||||
OP10000-5 | LCX | 10000:1 bei 0 dB | ±5000 V | 8000 VPP | 40,82 MΩ|| 2,4 pF | |
1000:1 bei 20 dB | ±500 V | |||||
MOIP800P MOIP1000 | OP10-1G | MMCX | 10:1 bei 0 dB | ±5 V | 1000 VPP | 3,75 MΩ || 6 pF |
1:1 bei 20 dB | ±0,5 V | |||||
OP20-1G | MMCX | 20:1 bei 0 dB | ±10 V | 1000 VPP | 4,47 MΩ || 4 pF | |
2:1 bei 20 dB | ±1 V | |||||
OP50-1G | MMCX | 50:1 bei 0 dB | ±25 V | 1000 VPP | 4,19 MΩ || 2 pF | |
5:1 bei 20 dB | ±2,5 V | |||||
OP100-1G | MMCX | 100:1 bei 0 dB | ±50 V | 1000 VPP | 4,10 MΩ || 2 pF | |
10:1 bei 20 dB | ±5 V | |||||
OP200-1G | MCX | 200:1 bei 0 dB | ±100 V | 2500 VPP | 9,03 MΩ || 2 pF | |
20:1 bei 20 dB | ±10 V | |||||
OP500-1G | MCX | 500:1 bei 0 dB | ±250 V | 2500 VPP | 20,98 MΩ || 1 pF | |
50:1 bei 20 dB | ±25 V | |||||
OP1000-1G | MCX | 1000:1 bei 0 dB | ±500 V | 2500 VPP | 20,94 MΩ || 1 pF | |
100:1 bei 20 dB | ±50 V | |||||
OP2000-1G | MCX | 2000:1 bei 0 dB | ±1000 V | 2500 VPP | 20,52 MΩ || 1 pF | |
200:1 bei 20 dB | ±100 V | |||||
OP5000-1G | MCX | 5000:1 bei 0 dB | ±2500 V | 3600 VPP | 40,92 MΩ || 1 pF | |
500:1 bei 20 dB | ±250 V | |||||
OP10000-1G | LCX | 10000:1 bei 0 dB | ±5000 V | 8000 VPP | 40,82 MΩ || 2,4p | |
1000:1 bei 20 dB | ±500 V |
