Micsig MDO hochauflösendes Tisch-Oszilloskop
Promotion bis 31.12.2024: Reduzierter Preis (im Vergleich zum Listenpreis) für MDO5004!
Vorteile der MDO 4-Kanal-, 8-bit-, 500-MHz-Oszilloskope
- 4-Kanal-Tisch-Oszilloskope.
- 500 MHz Bandbreite, 3 GS/s Abtastrate, 230.000 Wfms/s.
- Sehr kompakte, schlanke Bauform.
Micsig MDO hochauflösendes Tisch-Oszilloskop

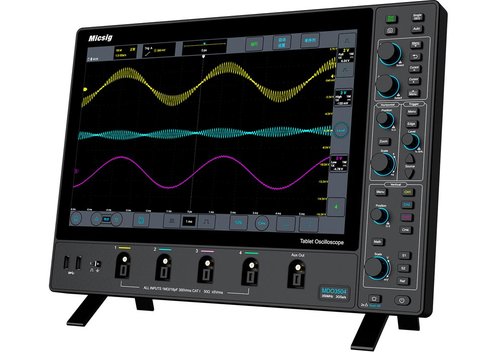

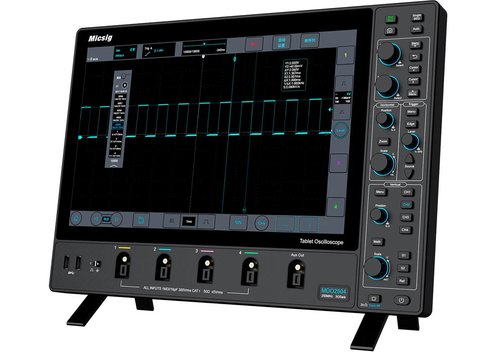

Micsig MDO2504, MDO3504, MDO5004 3 GS/s Oszilloskope

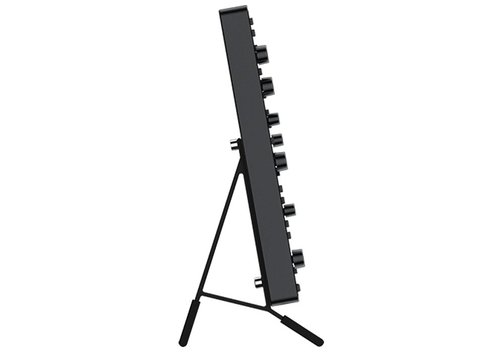

Die Micsig MDO Serie sind 4-Kanal-, 8-bit-Oszilloskope mit einer Bandbreite von max. 500 MHz. Sie haben eine Echtzeit-Abtastrate von 3 GS/s und 360 Mpts Speichertiefe. Der Formfaktor ist ein 3,58 cm ultradünnes Desktop-Gehäuse mit Wandmontage-Schnittstelle. Die Scopes haben einen 14"/35,6 cm Touchscreen mit einer Auflösung von 1920x1200.
- Max. 500 MHz Bandbreite.
- 4 analoge Eingangskanäle.
- 8 bit vertikale Auflösung.
- 3 GS/s Abtastung.
- 360 Mpts Speichertiefe.
- 14"/35,6 cm Touchscreen, 1920x1200 Auflösung.
- Sehr kompakter Desktop-Formfaktor.
Modell-Übersicht
| Modell | MDO2504 | MDO3504 | MDO5004 |
| Anzahl der Kanäle | 4 | ||
| Bandbreite | 250 MHz | 350 MHz | 500 MHz |
| Anstiegszeit | ≤0,7 ns | ≤1 ns | ≤1,4 ns |
| Abtastrate | 3 GS/s | ||
| Vertikale Auflösung | 8 bit | ||
| Rauschen | <90 µVeff | ||
| Signalerfassungsrate | 230.000 Wfms/s | ||
| Speichertiefe | 360 Mpts | ||
| Bandbreiten-Filter | 20 MHz, Highpass/Lowpass | ||
| Segmentierter Speicher | Unterstützt | ||
| Eingangsimpedanz | 1 MΩ ±1% || 50 Ω ±1% | ||
| Horizontale Skalierung | 1 ns/Div...1 ks/Div | ||
| Vertikaler Skalierfaktor | 1 mV/Div...10 V/Div (1 MΩ); 1 mV/Div...1 V/Div (50 Ω) | ||
| Trigger-Typen | Flanke, Impulsbreite, Logik, n-te Flanke, Runt-Impuls (Runt), Slope/Steigung, Timeout, Video, serieller Bus | ||
| Bus-Decoding | RS232/422/485/UART, CAN, CAN-FD, LIN, SPI, I2C, ARINC-429, MIL-STD-1553B | ||
| Schnittstellen | USB 3.0 Host, USB Typ-C, LAN/Ethernet | ||
| Zusätzliche Anschlüsse | Trigger Out | ||
| Speicherung | Lokal, USB-Drive | ||
| Anzeige | 14"/35,6 cm TFT LCD Touchscreen, 1920x1200 Auflösung; HDMI-Ausgang | ||
| Versorgung | Netzadapter zu 24 VDC/5 A | ||
| Abmessugen (mm) | 400 x 280 x 36; 4,3 kg | ||
Lieferumfang: Oszilloskop MDO 2504, 3504 oder 5004, 4x passive Tastköpfe, 4x BNC-Adapter, Netzadapter, Netzstecker, Busdecoder (CAN, CAN-FD, LIN, SPI, I2C, UART, 1553B, 429).
Angaben zur Produktsicherheit:
Hersteller:
Shenzhen Micsig Technology Co., Ltd., 6F, Jinhuanyu Building, No. 56, Tiezai Rd, Bao'an District, Shenzhen, Guangdong/CHN
www.micsig.com
Verantwortliche Person:
Meilhaus Electronic GmbH, Am Sonnenlicht 2, 82239 Alling/DEU
