Micsig DP-Serie differenzielle Hochspannungs-Tastköpfe

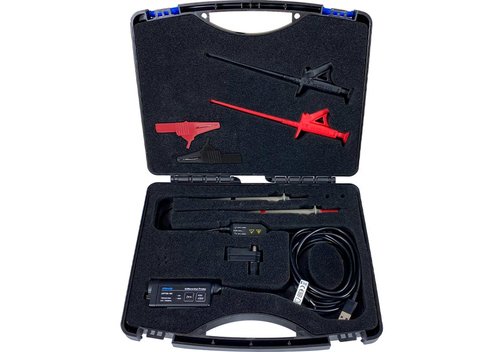

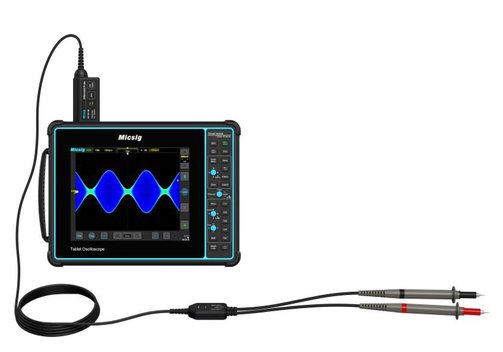

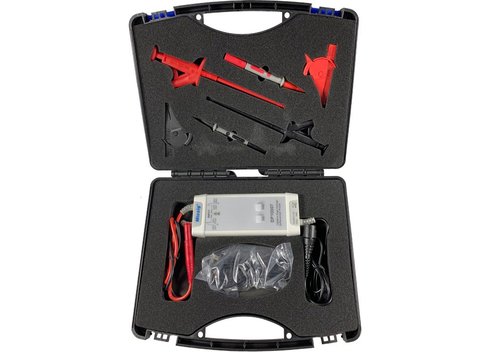

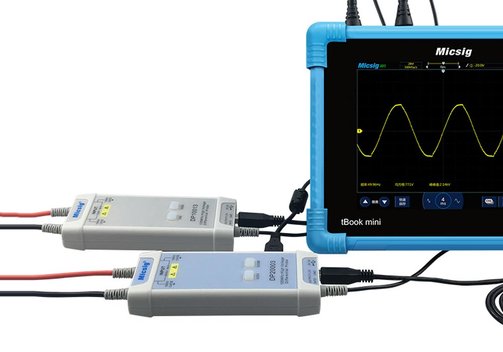

Die Micsig DP-Serie sind differenzielle Hochspannungstastköpfe für die Micsig Tablet-/Portable-Oszilloskope der (S)ATO-, STO- und TO-Serie. Sie unterstützen Bandbreiten bis 100 MHz und eine maximale differenzielle Prüfspannung (DC + AC Peak) bis 700 V, 1300 V oder 5600 V mit schaltbarer Dämpfung.
Modell-Übersicht

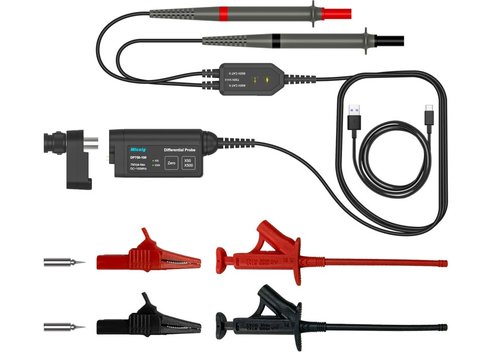

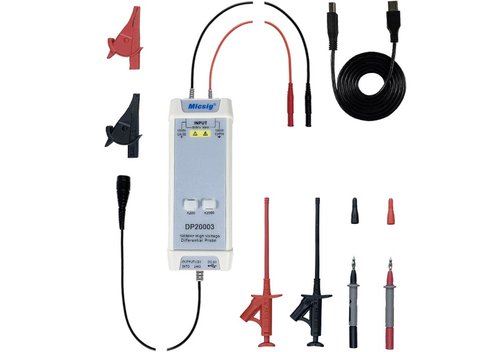

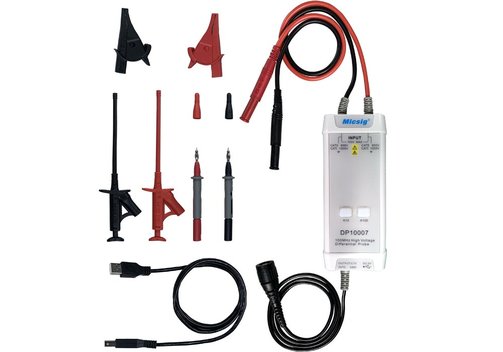

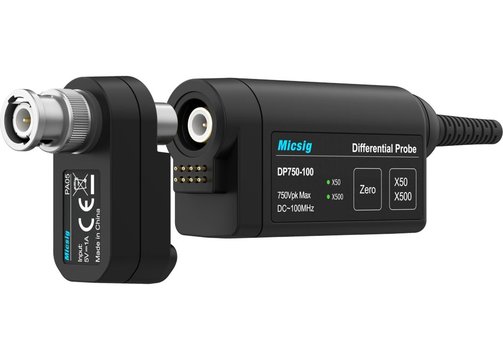

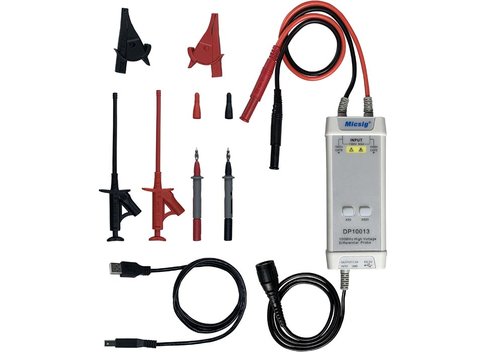

| Modell | DP10007 EOL/eingestellt | DP10013 | DP20003 EOL/eingestellt | DP750-100 EOL/eingestellt | ||||
| Bandbreite | 100 MHz | |||||||
| Anstiegszeit | ≤3,5 ns | |||||||
| Abschwächung | x10 | x100 | x50 | x500 | x200 | x2000 | x50 | x500 |
| Verstärkungsgenauigkeit | ±2% | |||||||
| Max. differentielle Prüfspannung (DC + AC Spitze) | 70 V | 700 V | 130 V | 1300 V | 506 V | 5600 V | 75 V | 750 V |
| Max. Common-Mode Eingangsspannung | CAT I 600 V, CAT II 1000 V | CAT II 1000 V | CAT III 1000 V | CAT II 600 V | ||||
| Einganfgsbezogenes Rauschen | ≤15 mVeff | ≤60 mVeff | ≤40 mVeff | ≤230 mVeff | ≤160 mVeff | ≤920 mVeff | ≤12 mVeff | ≤120 mVeff |
| Gleichtaktunterdrückungsverhältnis | ≤-80 dB bei 50 Hz ≤-50 dB bei 1 MHz ≤-60 dB bei 20 kHz ≤-40 dB bei 10 MHz | >80 dB (DC) >60 dB (100 kHz) >50 dB (1 MHz) | >80 dB (DC) >60 dB (100 kHz) >50 dB (1 MHz) | >80 dB (DC) >80 dB (100 kHz) >60 dB (1 MHz) | ||||
| Eingangsimpedanz | 8 MΩ/1,25 pF (differenziell) 4 MΩ/2,5 pF (single-ended nach GND) | 10 MΩ/1 pF (differenziell) 5 MΩ/2 pF (single-ended nach GND) | 50 MΩ/1,25 pF (differenziell) 25 MΩ/2,5 pF (single-ended nach GND) | 8 MΩ/1,25 pF (differenziell) 4 MΩ/2,5 pF (single-ended nach GND) | ||||
| Ausgangsspannung | ≤7 V | ≤3 V | ≤3 V | ≤1,5 V | ||||
| Bereichsüberschreitungsalarm | Tastenleuchte blinkt | |||||||

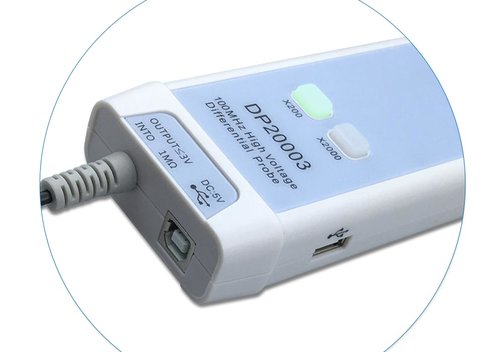

| Spannungsversorgung | DC 5 V, USB-Versorgung. 1,25 W | DC 5 V, USB-Versorgung. 0,85 W | DC 5 V, USB-Versorgung. 0,85 W | Micsig UPI-Interface, USB (Adapter). 1 W | ||||
| Abmessungen (mm) | 145 x 60 x 27 | Stromvbersorgungs-Box 80 x 37 x 22; Signal-I/O-Box 49 x 25 x 13 | ||||||
| Kabellänge | Eingangskabel ca. 45 cm, Ausgangskabel ca. 90 cm | Eingangskabel 33 mm, Ausgangskabel 100 mm | ||||||
| Umgebungsbedingungen | Betrieb: 0...40°C, 10...85% rel. Luftfeuchtigkeit | |||||||
