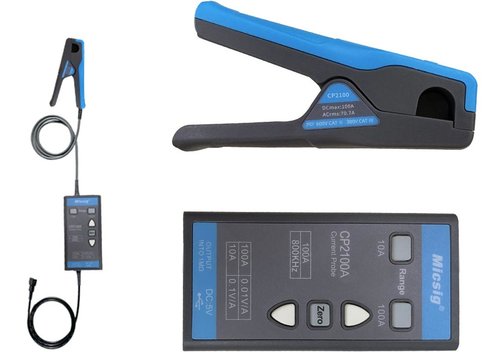

Micsig CP2100A/B Stromzangen/Stromtastköpfe
Micsig CP-Serie Stromzangen/Stromtastköpfe
Die Micsig CP-Serie sind Stromzangen-Tastköpfe für die Micsig Tisch-/Portable-Oszilloskope der ATO-, STO- und TO-Serie. Sie unterstützen Bandbreiten bis zu 2,5 MHz und einen max. messbaren Strom von 100 ASpitze/70,7 Aeff (DC + ACSpitze). Die Tastköpfe werden über USB mit Strom versorgt und bieten sowohl automatischen als auch manuellen Nullabgleich.
Model Overview
| Modell | CP2100A | CP2100B |
| Bandbreite | DC...800 kHz | DC...2,5 MHz |
| Anstiegszeit | ≤583 ns | ≤175 ns |
| Bereiche | 10 A/100 A | |
| Ausgangsempfindlichkeit | 0,1 V/A (10 A) 0,01 V/A (100 A) | |
| Typ. DC-Genauigkeit | 3% ±50 mA (10 A) 4% ±50 mA (100 A, 500 mA...40 ASpitze) 15% (100 A, 40...100 ASpitze) | |
| Signalverzögerung | <150 ns (10 A) <200 ns (100 A) | |
| Strommessbereich | 50 mA...10 ASpitze (10 A) 1...100 ASpitze (100 A) | |
| Max. messbarer Strom | 100 ASpitze/70,7 Aeff (DC + ACSpitze 200 ASpitze-Spitze, 70,7 Aeff (AC) | |
| Max. Arbeitsspannung | CAT III 300 V, CAT II 600 V | |
| Max. Lastspannung | CAT III 300 V, CAT II 600 V | |
| Max. Leiterdurchmesser | 13 mm | |
| Überlastungsanzeige | Summer, Tastenleuchte blinkt | |
| Spannungsversorgung | DC 5 V | |
| Sondenkopfgröße (cm) | 11 x 6,1 x 2,5 | |
| Größe der Steuerbox (cm) | 10,8 x 5,6 x 2,6 | |
| Abmessungen | 228 cm Länge, 290 g | |
| Umgebungsbedingungen | Betrieb: 0...50°C | |
