Beschreibung
Dateien/Downloads

Grundlagen-Seminar Vektor-Netzwerk-Analysator

  • Verständlicher Einstieg in Grundlagen und Anwendungen des VNA.
  • Von der Kalibrierung bis zur Interpretation der Messergebisse.
  • Verknüpft mit vielen praktischen Beispielen und Versuchen.

Funktionsweise, Kalibrierung, Vorgehen beim Messen, Interpretieren der Messergebnisse, Einsatz in der Praxis

Der VNA (vektorieller Netzwerk-Analysator) ist aus der heutigen, sehr HF-betonten Mess- und Test-Technik nicht mehr wegzudenken. Auch viele Anwender, die mit HF-Technik nur am Rande zu tun haben, müssen sich inzwischen mit dieser Gerätekategorie befassen.

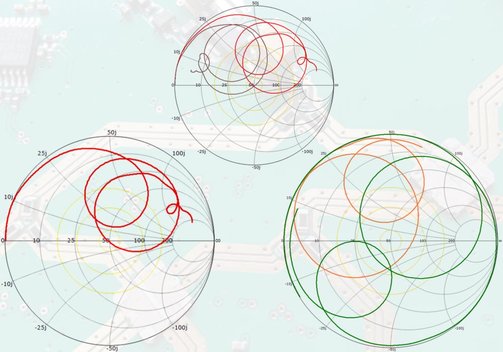

Dieses Seminar liefert Ihnen einen schnellen, kompakten Einstieg mit Grundlagen des VNA, was Sie über Kalibrierung wissen müssen, wie Sie eine sinnvolle Messung ausführen und die Messergebnisse richtig interpretieren. Nach diesem Seminar verstehen Sie Konzepte wie die S-Parameter, das Smith-Diagramm, SOLT-Kalibrierung etc. und können selbst erste Schritte in die Messtechnik mit dem VNA gehen.

Melanie Klenner ist HF-Entwicklungsingenieurin bei K&K Prime Deutschland GmbH und Spezialistin für HF-Messtechnik und Test.

Das Seminar beschreibt die prinzipielle Arbeitsweise des VNA anhand ausgewählter Geräte, ist jedoch herstellerunabhängig und das vermittelte Wissen somit allgemein anwendbar.

Termine auf Anfrage

Das Wichtigste in Kürze

Typ1-tägig, Classroom-Seminar und Workshop.
OrtIn den Räumen der MEcademy/Lichtblick Hotel in Alling bei München.

Bei einer größeren Anzahl an Teilnehmern aus Ihrem Unternehmen sind auch Seminare vor Ort möglich. Bitte nehmen Sie mit uns Kontakt auf, wir erstellen gerne ein individuelles Angebot für Sie!
Dauer1 Tag, 9:00 - 16:00 Uhr. Natürlich können wir abhängig von der An- und Abreise der Teilnehmer die Zeiten auch anpassen.
DozentinMelanie Klenner, HF-Entwicklungsingenieurin bei der K&K Prime Deutschland GmbH
LeistungenIm Umfang enthalten sind Getränke, Pausensnacks, ein Mittagessen, Seminarunterlagen und eine Teilnahmebestätigung/Zertifikat.

Anreise/Übernachtung sind nicht im Preis enthalten; Hotel-Empfehlungen: Übernachtung direkt im Technologiepark am Sonnenlicht im ▸Lichtblick Hotel möglich.
ZertifikatJeder Teilnehmer erhält ein Zertifikat.
PreisAuf Anfrage.
Rabatt für Auszubildende und größere Gruppen möglich - bitte fragen Sie an!
TermineBitte fragen Sie an.

Agenda - Inhalte des Seminars + Workshop

Themen
  1. Funktionsweise und Anwendungsgebiete

    Leitfrage: Wieso braucht man einen VNA?

    • Bauteile vermessen.
    • Funktionseinheiten vermessen.
    • Antennen vermessen.

    Leitfrage: Wie funktioniert ein VNA?

    • Aufbau des VNAs, als Sender und Empfänger.
    • Unterschiede zwischen VNA.
    • Frequenzbereiche.
    • Maximaler Input sowohl DC als auch AC.
    • Sweep über Frequenzbereich.

  2. Grundlagen der Hochfrequenztechnik

    Leitfrage: Was wird gemessen und wie interpretiert man die Messergebnisse?

    • dB-Rechnung.
    • Wellenlängen.
    • Impedanz.
    • S-Parameter.
    • Smith Chart.
    • TDR.

  3. Inbetriebnahme und Messequipment

    Leitfrage: Wie erstelle ich einen validen und reproduzierbaren Messaufbau?

    • Messequipment, wie Kabel und Adapter.
    • Messumgebung.
    • Start-Stop Frequenzen oder Span.
    • Sweep-Points.
    • Output-Power.
    • Filter.
    • Kalibrierung mit E-Cal, manuellem Cal-Kit oder eigenem Cal-Kit.
    • Kalibriermethoden.
    • Überprüfung des Messaufbaus.

  4. Messungen und Automatisierung

    Leitfrage: Wie kann man Messergebnisse am VNA analysieren und speichern?

    • Mögliche Darstellungsformen.
    • Marker.
    • Memory.
    • Allgemeine Funktionen wie max. Hold und Averaging.
    • Speichern von Messungen wie S-Parameter oder Group-Delay.
    • Enhancement und De-Embedding.

    Leitfrage: Wie wird gemessen?

    • Bauteile und Funktionseinheiten vermessen, passiv und aktiv.
    • Mehrtor-Messung mit 2-Port VNA z. B. Wilkinson und Leistungsteiler.
    • TDR-Messung einer Leitung oder eines Kabels.
    • Antennenmessung.
    • Kurzer Überblick über Automatisierung über SCPI und Python.
    • Praktische Tipps.


    Je nach Niveau, Zeit und Wunsch der Teilnehmer kann evtl. noch das Thema Post-Processing behandelt werden:

  5. Post-Processing

    Leitfrage: Wie können die Messergebnisse weiterverwendet werden?

    • S-Parameter auswerten und modifizieren.
    • Einbinden in Simulationen beispielsweise für Filterdesigns oder Antennenanpassungen.
    • Verwendung für Datenblätter oder Berichte.
DazwischenMittagspause und Kaffeepausen für Networking und "Hands-on"
