ME-5004 Opto-I/O Erweiterungs-Karte für ME-5000 Serie

Eingestellt - nicht mehr erhältlich

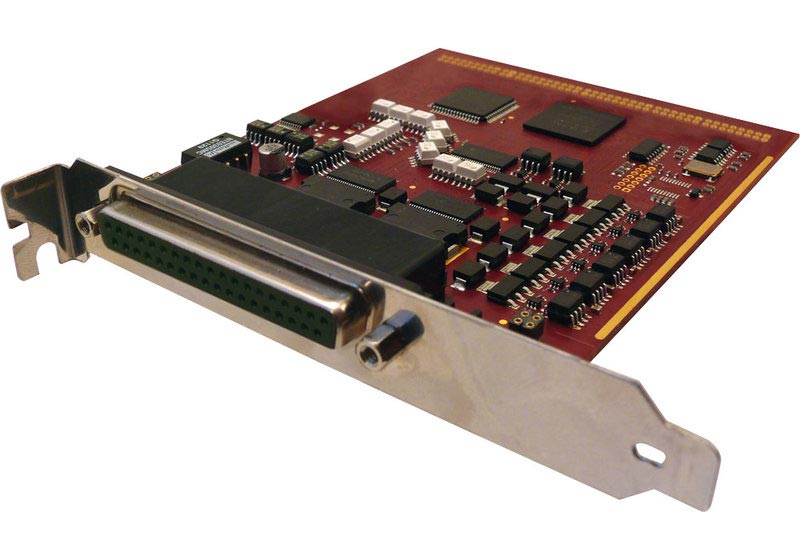

ME-5004 PCIe Opto-I/O Erweiterungs-Karte
min Bestellmenge
1 Stück
Stückpreis:
Grundpreis:
Ausführung
technische Frage?
per E-Mail empfehlen
schliessen
Bitte füllen Sie alle Felder aus.
Art der Frage
Ihre E-Mail-Adresse:
Ihre Frage:
Bitte bestätigen Sie, dass Sie kein Roboter sind.
Beschreibung
Zubehör
Dateien/Downloads

EOL/dieser Artikel wurde vom Hersteller eingestellt.

Vorteile der ME-5004 - mehr isolierte Kanäle für die ME-5000 cobalt Serie

  • Einfach auf die ME-5000 stecken und opto-isolierte Digital-I/O-Kanäle nutzen!
  • 16 multifunctionale Ein- und Ausgänge.
  • Spart Ressourcen Ihres PCs.

ME-5004 Opto-I/O Erweiterungs-Karte für ME-5000 Serie

Mit diesen Aufsteck-Boards erweitern Sie die Karten der ME-5000 cobalt Serie um weitere, opto-isolierte Digital-Kanäle. Auch die Kanäle der Aufsteck-Boards können abhängig von der Firmware variable Funktionen erfüllen.

  • Mehr Kanäle für ME-5000 cobalt Serie, ohne Ressourcen des PC zu verbrauchen.
  • 16 Eingänge, 16 Ausgänge, opto-isoliert bis 1 kV; Eingangbereich: 3...60 V variabel, Ausgangsbereich: 15...30 V variabel.
  • Source/Sink/High-Impedance: Sink 50 mA/Kanal, Source 180...370 mA/Kanal. Source kurzschlussfest.
  • Temperatur-Überwachung kalt->heiß/heiß->kalt.
  • Frequenz-Ausgabe: 8 der Ausgänge, je 3 kHz.
  • Frequenz-Messung: 8 der Eingänge, 300 kHz.
  • Bit-Änderung/Bit-Change: Alle Eingänge interruptfähig + Bitmuster-Vergleich.
  • Anschlüsse: 37-polige Sub-D Buchse.
  • Firmware-Konfiguration und variable Kanäle.
  • Belegt einen Slot, nutzt jedoch nicht den Bus-Verbinder. Spart Ressourcen Ihres PCs!
  • Einsetzbar mit ME-5100, ME-5810A, ME-5810A/S.
    Nicht einsetzbar mit ME-5810B, ME-5810B/S, ME-5261 (i. V.), ME-5265 (i. V.), ME-5284 (i. V.).

Modell-Übersicht

Modell Opto-In Opto-Out Standard-Firmware-Funktionen Bus-Plattform
ME-5004 PCIe 16 16 Single-Digital-I/O,
Frequenzmessung (8 der 16 Eingänge; je 300 kHz), Frequenzausgabe (8 der 16 Ausgänge; je 3 kHz),
Bitmuster-Vergleich (Compare) mit Interrupt, Bit-Änderung (Bit-Change) mit Interrupt		 PCI-Express*

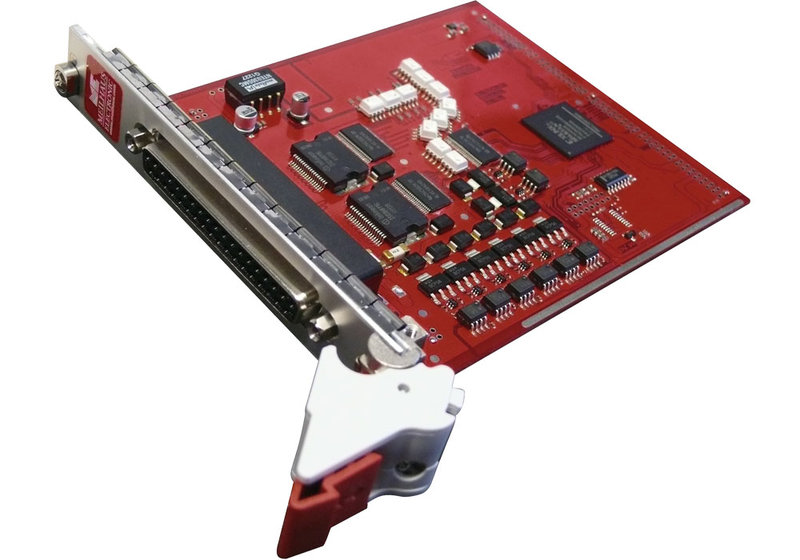

ME-5004 cPCI 16 16 3 HE CompactPCI/PXI*

* Aufsteckkarte, belegt einen zusätzlichen Einbauplatz, nutzt jedoch keine Bus-/PC-Ressourcen.

Messdatenerfassung

Original Meilhaus Electronic Produkt!

Datenblatt_ME-5004_de.pdf
Handbuch_ME-5004_de.pdf
