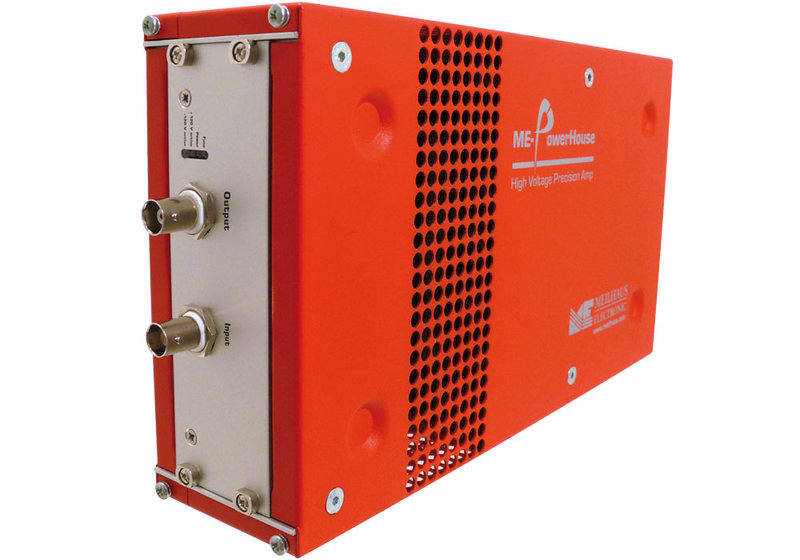

ME-PowerHouse-M (ME-5-M) 2.0 1-Kanal Analog-Ausgangs-Verstärker
Beschreibung
Zubehör
Dateien/Downloads
Vorteile der ME-5-M Analog-Ausgangs-Verstärker für D/A-Karten und Signal-Generatoren
- Verstärkt ±10-V-Analog-Ausgänge auf ±100 V.
- Einsetzbar mit D/A-PC-Karten oder gängigen Signal-Generatoren - transparent, ohne zusätzliche Software.
- Robustes Metall-Gehäuse.
ME-PowerHouse-M (ME-5-M) 2.0 1-Kanal Analog-Ausgangs-Verstärker
Das "Kraftwerk" für Analog-Kanäle: Dieser 1-Kanal Analog-Verstärker verschafft Ihren Ausgangs-Kanälen so richtig Power. Angeschlossen wird über BNC-Buchsen. Die Ausgangs-Signale werden vom ±10 V-Bereich verstärkt auf ±100 V.
- Vollständig transparenter 1-Kanal Analog-Verstärker/Leistungsstufe.
- Einfach zwischen Analog-Ausgang/Signal-Generator-Ausgang und Applikation schalten - keine Software-Anpassung nötig.
- Eingangsbereich max. ±10 V, Verstärkung auf ±100 V, Ausgangsbereich max. 100 mA

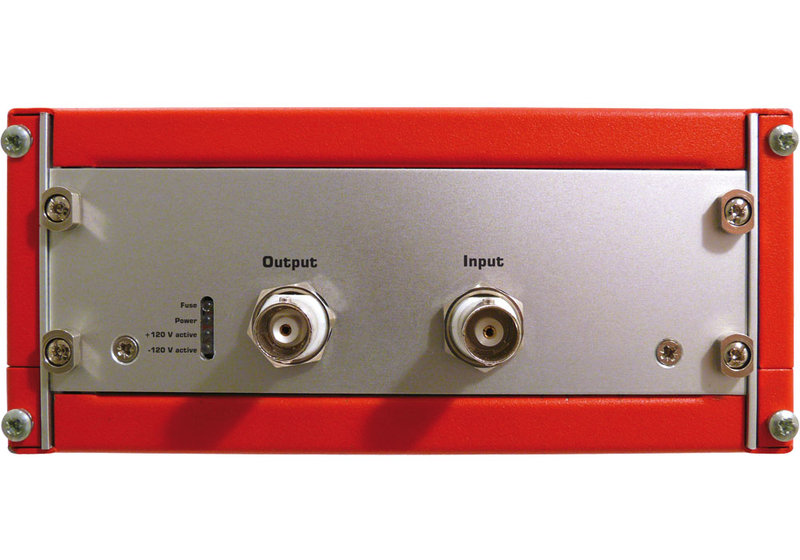

- Ein- und Ausgänge mit Standard-BNC.
Die BNC-Eingänge passen zum Beispiel zu den ME-Anschluss-Blöcken ME AB-D78 mit BNC. Einsetzbar mit ME-4000, ME-6000 sowie Signal-Generatoren. - Im robusten Metall-Gehäuse (stapelbar mit ME-Synapse und ME-Neuron).
- Bandbreite max. 250 kHz bei ±100 V, 500 kHz bei ±50 V, 930 kHz bei ±25 V, 1,1 MHz bei ±20 V (Tschebyscheff-Charakteristik).
- Anschluss der Versorgungs-Spannung (9...27 V, nom. 24 V): Steckbare Phoenix-Klemmen.
- LED-Anzeige für Betriebsspannung.
- Überspannungsschutz (Transienten-Dioden).
Modell-Übersicht
| Modell | Bauform | Verstärkung | Eingang | Ausgang | |
| ME-5 -M 2.0 | ME-PowerHouse-M 2.0 | Modell im Metall-Gehäuse | x10 | BNC, max. ±10 V | BNC, ±100 V, max. 100 mA |
| Einsetzbar mit... | ...allen Analog-Ausgängen mit einem Bereich max. ±10 V, zum Beispiel: | ||||
| ME-FoXX ME-4600 Familie (Modelle mit D/A), am einfachsten in Verbindung mit Anschluss-Block ME AB-D78M/4660(-H) oder 4000(-H). | |||||
| ME-6000 Familie, am einfachsten in Verbindung mit Anschluss-Block ME AB-D78M/6000(-H). | |||||
| Keysight Signal-Generatoren 33600 Serie, 33500 Serie, 33210A, 33220A, 33250A, U2761A. | |||||
| Rigol Signal-Generatoren DG1022(A), DG1000Z Serie, DG4000 Serie, DG5000 Serie. | |||||
| PeakTech Signal-Generatoren P4055, P4060, P4065, P4105, P4115, P4125, P4165. | |||||
| ETC Signal-Generator M531. | |||||
| und andere | |||||
Lieferumfang: 1-Kanal Analog-Power-Verstärker im robusten Metall-Gehäuse.
Original Meilhaus Electronic Produkt!
