Gossen Metrawatt M525R PROFiTEST H+E EXPERT CHECK Diagnosetester für AC-Ladepunkte
Vorteile des M525R Diagnosetesters und Prüfadapters für AC-Ladepunkte gemäß IEC 61851-1, VDE 0122-1
- Diagnose und Prüfadapter in einem.
- Prüfen von AC-Ladepunkte gemäß IEC 61851-1, VDE 0122-1.
- Ideal für den mobilen Einsatz.
Gossen Metrawatt M525R PROFiTEST H+E EXPERT CHECK Diagnosetester für AC-Ladepunkte

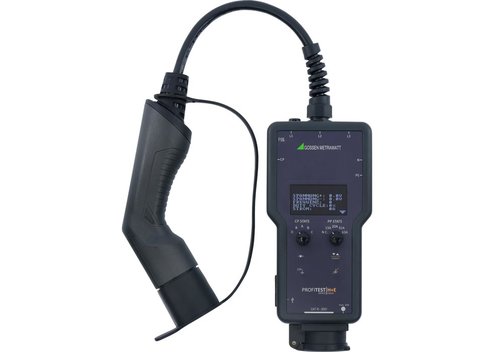

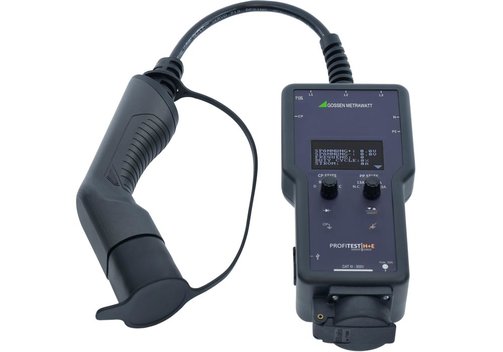

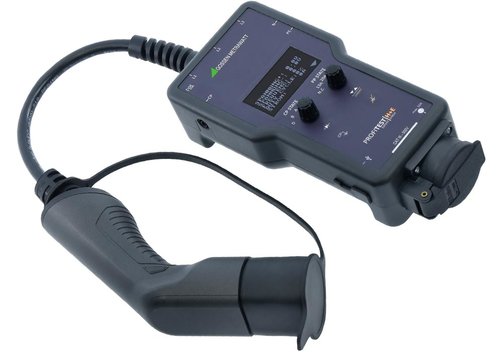

Der Gossen Metrawatt M525R PROFiTEST H+E EXPERT CHECK ist ein Diagnosetester und Prüfadapter für 1- und 3-phasige AC-Ladepunkte gemäß IEC 61851-1 (VDE 0122-1) mit Stecker Typ 2 und Schuko-Steckdose. Der M525R wird für die Prüfung von AC-Ladepunkten im Lademodus 3 an Typ-2-Steckdosen oder mit einem fest angeschlagenen Typ-2-Kabel eingesetzt.
Zudem ermöglicht der Tester auch eine weitere elektrische Prüfung der Ladeinfrastruktur. Zu diesem Zweck wird der PROFITEST H+E EXPERT CHECK mit Geräten der PROFITEST MF- oder PROFITEST MASTER IQ-Serie kombiniert. Für eine sichere Zukunft der E-Mobilität!
- Diagnose und Prüfadapter in einem Gerät.
- Display-Anzeige der positiven und negativen PWM-Spannungen.
- Normkonforme Überprüfung der PE-Unterbrechung mit der Anzeige der Auslösezeit nach VDE 0122-1 (IEC 61851-1).
- Ideal auch für den mobilen Einsatz.
- Intuitive Bedienung mit Ergebnis im Klartext auf dem Display.
- Fehleranzeige mit Ergebnissen zur Weitergabe an den Service.
- Anwendungsbereiche: Service und Instandhaltung der AC-Ladeinfrastruktur. Prüfen der Funktionalität, elektrischen Sicherheit und des Personenschutzes.
- Überprüfung von 1- und 3-phasigen AC-Ladepunkten im Lademodus 3.
- Anschluss an die Ladesteckdose eines AC-Ladepunkts oder an den Typ 2-Stecker des AC-Ladepunkts.
- Überprüfung Fahrzeugzustände CP-State A, CP-State B, CP-State C, Phasen, Drehfeld, Duty Cycle, Frequenz.
- Einstellung der maximalen Strombelastbarkeit der Ladeleitung (PP) 13, 20, 32 und 63 A sowie NC.
- Fehlersimulation: Diodentest, Kurzschluss CP-PE (CP-State E) und PE-Unterbrechung (Normkonforme Unterbrechung mit Anzeige der Auslösezeit).
- Messeingänge und Schuko-Steckdose zum Anschluss eines Prüfgerätes und externer Last.
- 4 mm Sicherheitsbuchsen.
- Messkategorie CAT III 300 V.
- USB-Schnittstelle zum Laden des Akkus.
- Multilingual (Deutsch, Englisch, Französisch).
Lieferumfang: PROFiTEST H+E EXPERT CHECK (M525R), Ladekabel (Micro-USB-Stecker), Bedienungsanleitung.
Angaben zur Produktsicherheit:
Hersteller:
Gossen Metrawatt GmbH GMC-Instruments Group, Südwestpark 15, 90449 Nürnberg/DEU
