Copper Mountain M-Serie 2-Port VNA bis 18GHz
Vorteile der Copper Mountain M-Serie 2-Port USB PC-VNA
- Große Frequenz-Bandbreite von 300 kHz bis 18 GHz.
- Bis 200.001 Messpunkte mit einer Messgeschwindigkeit von 70 µs pro Punkt.
- Programmier-Beispiele fur Automatisierungszwecke.
Copper Mountain M-Serie 2-Port VNA bis 18 GHz

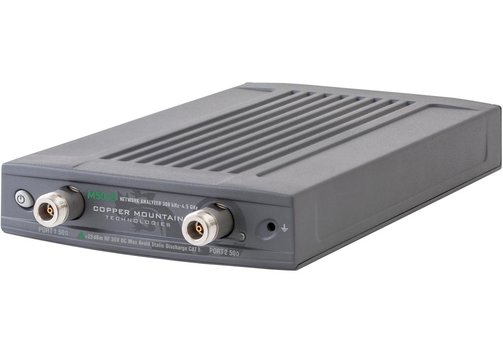

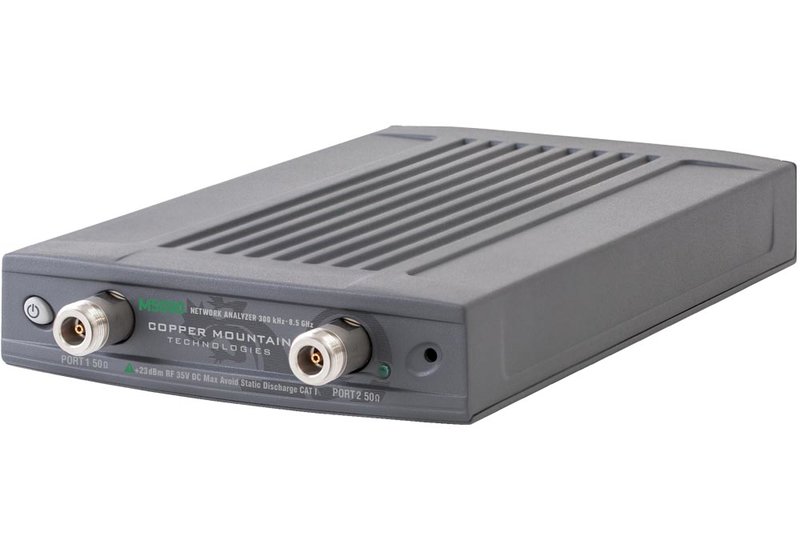

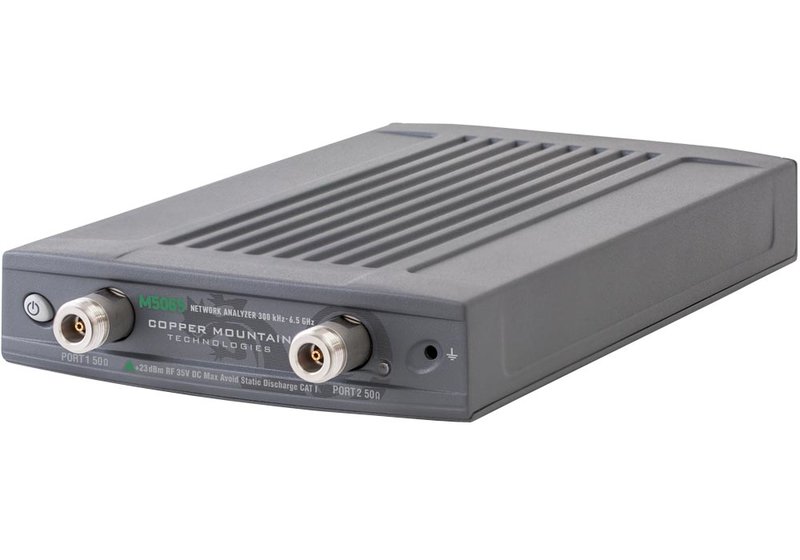

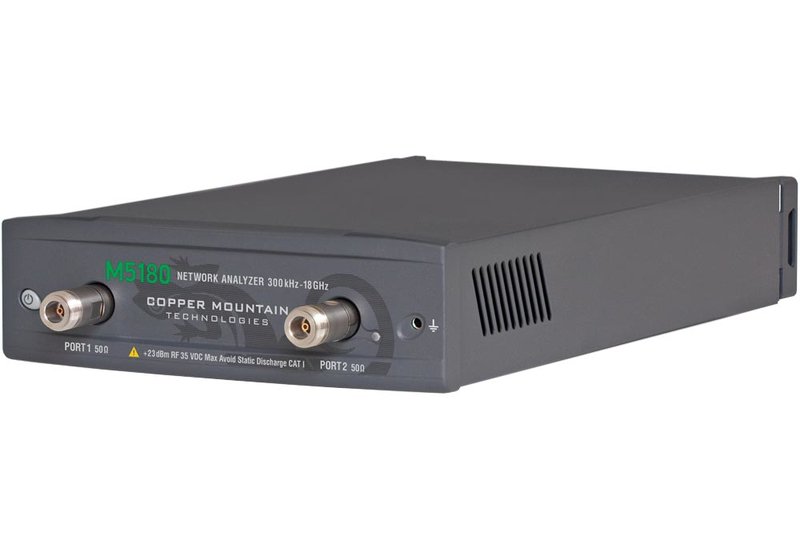

Modelle Copper Mountain M5045, M5065, M5090, M5180
Die Copper Mountain M-Serie sind vektorielle Netzwerk-Analysatoren (VNA) mit 2 Ports. Sie bieten umfangreiche messtechnische Leistung zu einem vernünftigen Preis (daher umfassen sie diese erweiterten Funktionen nicht: Vektor-Mixer-Kalibrierung, TRL-Kalibrierung, Frequenz-Versatz, Zeitbereich, Gating).
Die VNAs umfassen ein HF-Messmodul/Hardware und die S2-Software-Applikation (je nach Variante optionales Zubehör) für Windows oder Linux auf einem PC, Laptop, Tablet oder x86-Board-Computer, der über eine USB-Schnittstelle mit der Messhardware verbunden ist. Die S2-Software kann auf mehreren Computern installiert werden, so dass das Messmodul des Analysators leicht gemeinsam genutzt werden kann.
- Frequenzbereich bis 4,5 GHz, 6,5 GHz, 8,5 GHz oder 9 GHz.
- Gemessene Parameter S11, S21 oder S11, S21, S12, S22.
- Sweep-Typen: Lineare Frequenz, logarithmische Frequenz, Segment, Leistungs-Sweep.
- Impedanz 50 Ω.
Anwendungen
Entwurf und Prüfung von HF-Komponenten, On-Wafer-Probing, Feldtests, Messunfg der Einfügedämpfung, Antennen-Anpassung, Qualitätskontrolle, Material-Messungen und vieles mehr.
Modell-Übersicht
| Modell | M5045 | M5065 | M5090 | M5180 |
| Ports | 2 | 2 | 2 | 2 |
| Frequenzbereich | 300 kHz...4,5 GHz | 300 kHz...6,5 GHz | 300 kHz...8,5 GHz | 300 kHz...18 GHz |
| Gemessene Parameter | S11, S21, S12, S22 | S11, S21, S12, S22 | S11, S21, S12, S22 | S11, S21, S12, S22 |
| Sweep-Typen | Lineare Frequenz, log. Frequenz, Segment, Power-Sweep | Lineare Frequenz, log. Frequenz, Segment, Power-Sweep | Lineare Frequenz, log. Frequenz, Segment, Power-Sweep | Lineare Frequenz, log. Frequenz, Segment, Power-Sweep |
| Dynamik-Bereich (10 Hz IFBW) | 125 dB/typ. 130 dB | 125 dB/typ. 130 dB | 125 dB/typ. 130 dB (300 kHz...6,5 GHz) 120 dB/typ. 125 dB (6,5...8,0 GHz) 115 dB/typ. 120 dB (8,0...8,5 GHz) | 115 dB (300 kHz...10 MHz) 130 dB/typ. 135 dB (10 MHz...7 GHz) 125 dB/typ. 130 dB (7...12 GHz) 122 dB/typ. 125 dB (12...16 GHz) 116 dB/typ. 120 dB (16...18 GHz) |
| Mess-Geschwindigkeit/Mess-Zeit pro Punkt | 70 µs | 70 µs | 70 µs | 30 µs |
| Einstell-Rate der Ausgangsleistung | -55...+5 dB | -55...+5 dBm | -55...+5 dBm | -40...+10 dBm |
| Mess-Punkte | bis 200.001 | bis 200.001 | bis 200.001 | bis 200.001 |
| Schnittstelle | USB 2.0 (USB Typ B) | USB 2.0 (USB Typ B) | USB 2.0 (USB Typ B) | USB 2.0 (USB Typ B) |
| Versorgung | Externer Netzteil-Adapter | Externer Netzteil-Adapter | Externer Netzteil-Adapter | Externer Netzteil-Adapter |
| Empfohlene Kal.-Kits | ACM2506, N911, S911T | ACM2506, N911, N912, S911T | ACM2509, N911, N912, S911T | ACM2520, N1801, S2611 |
Die VNA und ACM werden mit Werkskalibrierungs-Zertifikaten geliefert, die keine Daten enthalten. Die Zusatzoption für ISO17025/Z540-1 akkreditierte, rückführbare Kalibrier-Zertifikate und Unsicherheiten ist verfügbar und muss bei der Bestellung angegeben werden.
Angaben zur Produktsicherheit:
Hersteller:
Copper Mountain, Copper Mountain Technologies, 631 E. New York Street Indianapolis, IN 46202/USA
www.coppermountaintech.com
