Tabor LucidX Serie Mikrowellen-Benchtop-Signalgeneratoren bis 20 oder 40GHz
Beschreibung
Dateien/Downloads
Vorteile der 1-, 2- und 4-Kanal-MW-RF-Signalgeneratoren LSX-Serie
- Bis 4 Kanäle in einem sehr kompakten Benchtop-Gerät.
- Frequenzen bis 40 GHz mit einer Auflösung von 0,001 Hz.
- Einfach zu bedienen mit Touchscreen, USB, LAN und SD-Karte.

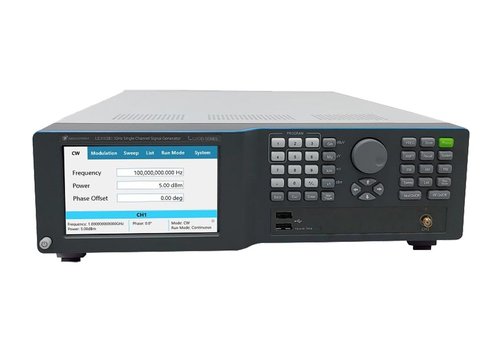

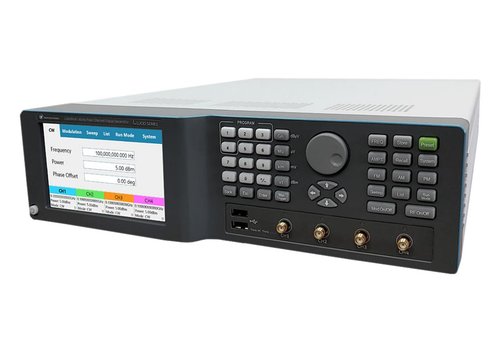

Tabor LucidX LSX Serie Mikrowellen-Benchtop-Signalgeneratoren bis 20 oder 40 GHz
Tabor Electronics Modelle LSX2091B, LSX2092B, LSX2094B, LSX4091B, LSX4092B, LSX4094B HF-Signal-Generatoren
Die LSX2000B und LSX4000B sind eine Familie von Mikrowellen-Signalgeneratoren mit 1, 2 oder 4 Kanälen und Frequenzen bis 20 GHz oder 40 GHz. Die Geräte bieten eine hervorragende Leistung in einem einfach zu bedienenden Tischgerät. Sie zeichnet sich durch eine außergewöhnlich hohe Schaltgeschwindigkeit, hervorragende Signalintegrität und -reinheit sowie alle erforderlichen modulierten Signale für analoge Kommunikationssysteme aus.
- Mikrowelle-Signalgenerator mit 1, 2 oder 4 Kanälen.
- 20 oder 40 GHz.
- Frequenzauflösung 0,001 Hz.
- Phasenrauschen -134 dBc/Hz bei 1 GHz, und -115 dBc/Hz bei 10 GHz, bei 10 kHz Trägeroffset.
- Max. Amplitude 10 dBm (kalibriert, 15 dBm einstellbar), min. Amplitude -50 dBm (kalibriert, -70 dBm einstellbar.
- Amplitudenauflösung 0,01 dB.
- AM, FM, PM, Sweep und optionale Puls-Modulation.
- USB- und LAN-Schnittstellen.
- Kleiner Formfaktor und platzsparende Benchtop-Plattform.
- Fernprogrammierbar über MATLAB, Python, LabVIEW und andere Software-Programmierumgebungen.
- Herausnehmbare SD-Karte für die Gerätesicherheit.
- Einfach zu bedienende Benchtop-Plattform mit 5"/12,7 cm Touchscreen und benutzerfreundlicher GUI.
Model Overview
| Model | LSX 2091B | LSX 2092B | LSX 2094B | LSX 4091B | LSX 4092B | LSX 4094B |
| Anzahl der Kanäle | 1 | 2 | 4 | 1 | 2 | 4 |
| Frequenz | 20 GHz | 40 GHz | ||||
| Frequenzauflösung | 0,001 Hz | |||||
| Phasenverschiebung | 0,01 deg | |||||
| Schaltgeschwindigkeit | Standard: 500 µs; Option FS: 100 µs | |||||
| Phasenrauschen (gemessen bei 10 kHz Offset), typ. | 100 MHz: -155 dBc/Hz 250 MHz: -147 dBc/Hz 500 MHz: -141 dBc/Hz 1 GHz: -134 dBc/Hz 2 GHz: -128 dBc/Hz 4 GHz: -123 dBc/Hz 8 GHz: -116 dBc/Hz 10 GHz: -115 dBc/Hz 20 GHz: -109 dBc/Hz 40 GHz: -103 dBc/Hz | |||||
| Modulationen | FM, AM, Phasen-Modulation, Wobbeln, Pattern-Modulation (Option PAT), Puls-Modulation (Option PLS) | |||||
| Anzeige | 5"/12,7 cm TFT kapazitiver Touchscreen | |||||
| Anschlüsse | HF-Ausgänge: 1x, 2x, oder 4x Typ 2,4 mm, 50 Ω Impedanz; Referenz-Ausgang: BNC, 50 Ω Impedanz; Modulations-Eingang: BNC pro Kanal, 50 Ω Impedanz; Impuls-/Trigger-Eingang: BNC pro Kanal, 50 Ω Impedanz; Referenz-Eingang: BNC pro Kanal, 50 Ω Impedanz | |||||
| Schnittstellen | USB-Host (2x Frontplatte, Typ A, 1x Rückseite Typ A) und Device (1x Rückseite Typ B), LAN/Ethernet (1x Rückseite 1000/100/10 BASE-T), Speicher: Herausnehmbare SD-Karte | |||||
| Abmessungen (mm) | 315 x 88 x 425 (ohne Füße), 315 x 102 x 425 (mit Füßen); 6,0 kg | |||||
| Umgebungsbedingungen | 0...+40°C Betriebstemperatur, -40...+70°C (Lagertemperatur), 85% relative Luftfeuchtigkeit, nicht kondensierend | |||||
Optionen
| Modell | Beschreibung |
| PLS | Impulsmodulation |
| PAT | Mustermodulation |
| ELP | Erweiterte niedrige Leistung (-150 dBc) |
| EPR | Erweiterter Leistungsbereich (-130 dBc bis +20 dB) |
| FS | Schnelles Schalten |
| EMU | Emulatorpaket für Keysight, Rohde & Schwarz, Anapico, Holzworth |
| W-Rack | Rack-Montagesatz |
