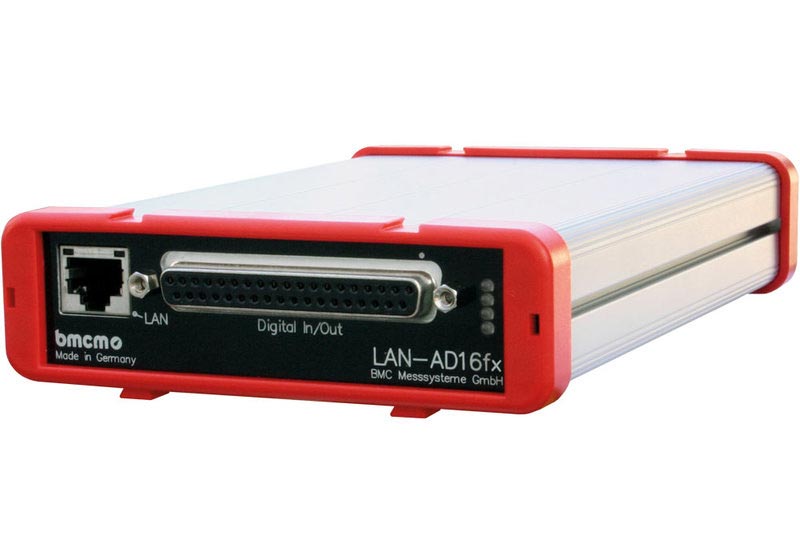

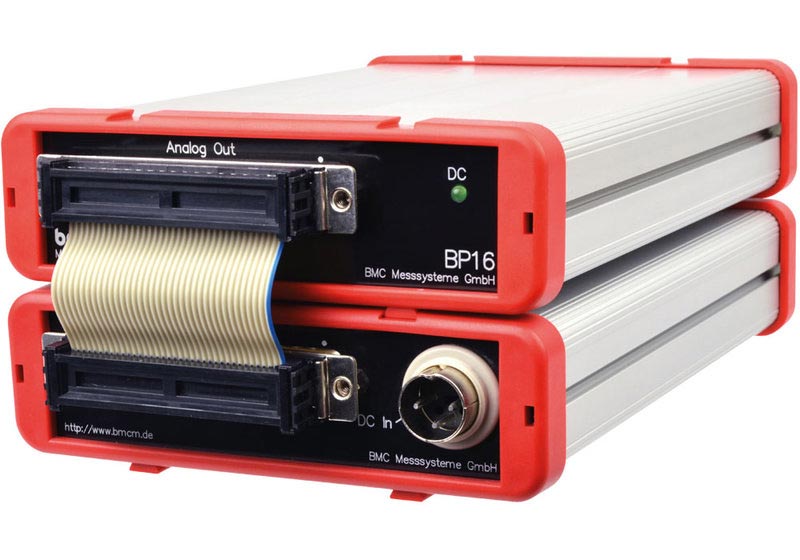

LAN-AD16FX kompaktes LAN-Messsystem mit Versorgung über LAN (PoE)
Vorteile des LAN-AD16FX Multi-I/O LAN-Mess- und Steuer-Modul
- Komplettes Messsystem für Ethernet/LAN.
- Galvanisch getrennt zu Ethernet. Versorgung über Ethernet (PoE) oder mit optionalem Netzteil.
- Mehrere LAN-AD16fx sind zeitlich synchronisierbar - egal wo im Netzwerk sie sich befinden.
LAN-AD16FX kompaktes LAN-Messsystem mit Versorgung über LAN (PoE)
Die LAN-Technologie des LAN-AD16fx ermöglicht Messungen über extrem große Entfernungen hinweg. Über Netzwerk werden die Messdaten von beliebig vielen Messstellen, an denen die Geräte platziert sind, schnell und zuverlässig zu einem zentralen PC übertragen. Die Versorgung erfolgt durch das Netzwerk (PoE/Power over Ethernet). Dies reduziert den Verkabelungsaufwand und vereinfacht mobiles Messen. LAN-AD16fx verwendet zur Datenübertragung das TCP/IP-Protokoll. Dies sorgt dafür, dass Daten vollständig ankommen. Außerdem ermöglicht es die Übertragung über das Internet - Messdatenerfassung mit völlig neuen Möglichkeiten.
- LAN Allround-Messboxen, Multi-I/O: Kombinierte Analog-Eingänge, Analog-Ausgänge und Digital-I/O.
- Die maximal mögliche Anzahl der Messsysteme und damit der verfügbaren Kanäle wird nur durch die Größe des Netzwerks limitiert.
- Für die Messwerterfassung und zum Steuern mit Ethernet/LAN.
- 16 analoge Eingänge, Bereiche ±10 V, ±5 V, ±2 V, ±1 V.
- 16 bit A/D-Auflösung, Summenabtastrate 250 kHz.
- 2 analoge Ausgänge, 16 bit, ±10 V.
- 32 Digital-I/O-Kanäle (2x 16 bit, TTL/CMOS).
- 3 Zähler (32 bit, 1 MHz) für Puls- oder Inkrementalgeber Messung bzw. Erfassung der Periodendauer.
- Versorgung über Netzwerk (PoE).
- Galvanisch getrennt zu LAN, Netzteil.
- TCP/IP Ethernet (Twisted Pair).
- Synchronisiert zur Echtzeit: Um die Signale mehrerer LAN-AD16fx Geräte zeitlich aufeinander abzustimmen, sind diese synchronisierbar - egal wo im Netzwerk sie sich befinden. So bleiben alle Messdaten im verteilten Betrieb auch bei Langzeitmessungen stets im Takt.
- Treibersoftware im Lieferumfang. Unterstützt von der Software NextView.
Modell-Übersicht
| LAN-AD16FX | |
| Bauform | Ethernet/LAN-Messbox im Metallgehäuse |
| Eingänge | 16 single-ended |
| A/D-Wandlung | 16 bit, max. 250 kHz Summenabtastrate |
| Bereiche | ±10 V, ±5 V, ±2 V, ±1 V |
| Ausgänge | 2 |
| D/A-Wandlung | 16 bit |
| Bereiche | ±10 V, max. 1 mA |
| Digital-I/O | 2x 16 bit Digital-I/O (TTL/CMOS, 8 bit-weise als Ein- oder Ausgänge) |
| Zähler | 3, 32 bit, TTL/CMOS, mit opt. Zählerreset, Betriebsart: Zähler, Up/Down Zähler, Quadraturdekoder für Inkrementalgeber, Periodendauer (softwareseitig einstellbar), Anschluss an beliebigen Digitaleingängen |
| Schnittstellen | TCP/IP Ethernet/LAN (RJ45), 100 Mbit, automatische MDI/MDI-x Erkennung |
| Versorgung | Über Netzwerk (Power over Ethernet) mit PoE-fähigem Switch; alternativ extern: +9...40 VDC, typ. 3 W (wird im Gerät durch DC/DC Wandler galvanisch entkoppelt) an 3-pol. DIN-Stecker |
| Anschlüsse | 37-pol. Sub-D Buchse (Analog-Kanäle, Front), 37-pol. Sub-D Buchse (Digital-Kanäle/Zähler, Rückseite) |
| Abmessungen (mm) | 167 x 113 x 30; IP30 |
Software: ActiveX Controls LIBADX (Hardware-unabhängig) zur Programmierung unter Windows XP/7/8/10; LIBAD4 SDK zur C/C++-Programmierung unter Windows XP/7/8/10, Mac OS X, Unix (FreeBSD, Linux); Messprogramm NextView4 als voll funktionsfähige 30-Tage-Testversion.
Optional: NextView4 professionelle Software in den Versionen Professional oder Lite zur Erfassung und Analyse von Messdaten unter Windows XP/7/8/10.
