Keysight 11667-Serie Leistungssplitter
Keysight 11667-Serie Power-Splitter DC bis 18, 26,5, 50 oder 67 GHz
Die Keysight Leistungssplitter der Serie 11667 sind die ideale Lösung für Breitband-Verhältnismessungen mit einem Keysight 8757 Skalar-Netzwerkanalysator. Die Leistungssplitter mit zwei Widerständen bieten ein ausgezeichnetes Ausgangs-SWR am Hilfszweig, wenn sie für Quellenpegel- oder Verhältnismessanwendungen verwendet werden. Die Nachführung zwischen den Ausgangsarmen über einen Frequenzbereich von DC bis 18, 26,5 oder 50 GHz ermöglicht Breitbandmessungen mit einem Minimum an Unsicherheit.

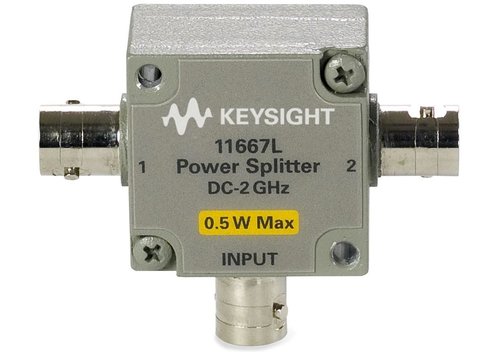

Der Keysight 11667L ist ein 50-Ω-Leistungssplitter mit zwei Widerständen und BNC-Anschlüssen. Er wird zusammen mit dem Netzwerkanalysator E5061B für Anwendungen in Stromverteilungsnetzen verwendet, wie z. B. DC-DC-Wandler-Ausgangsimpedanzmessungen mit Shunt-Thru-Verfahren (100 Hz bis 10 MHz). Es bietet eine hervorragende Amplituden- (<0,2 dB) und Phasenverfolgung (±3), gewährleistet eine hochgenaue Leistungsaufteilung und minimiert durch ein niedriges SWR die Messunsicherheit.
Modell-Übersicht
| Modell | Beschreibung |

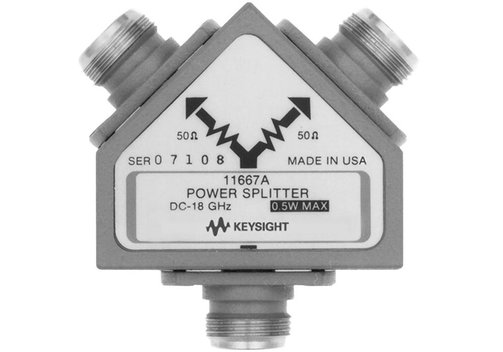

| 11667A | Leistungssplitter, DC...18 GHz; äquivalentes Ausgangs-SWR 1,33; max. Eingangsleistung 0,5 W; Einfügungsdämpfung 7 dB; Nachführung zwischen zwei beliebigen Anschlüssen 0,20 dB bis 8 GHz |

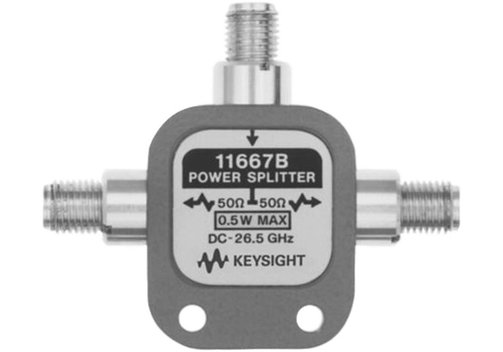

| 11667B | Leistungssplitter, DC...26,5 GHz; äquivalentes Ausgangs-SWR 1,22; max. Eingangsleistung 0,5 W; Einfügungsdämpfung 7 dB; Nachführung zwischen zwei Ports 0,25 dB bis 18 GHz, 0,40 dB bis 26,5 GHz |

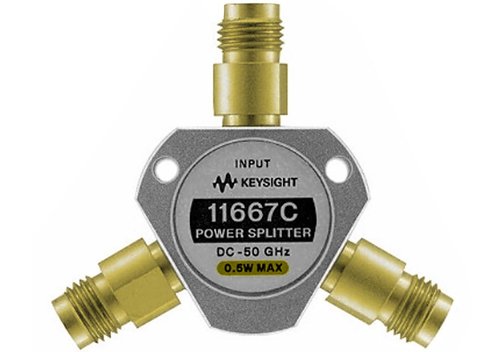

| 11667C | Leistungssplitter, DC...50 GHz; äquivalentes Ausgangs-SWR 1,65; max. Eingangsleistung 0,5 W; Einfügungsdämpfung 8,5 dB; Nachführung zwischen zwei Ports 0,40 dB |

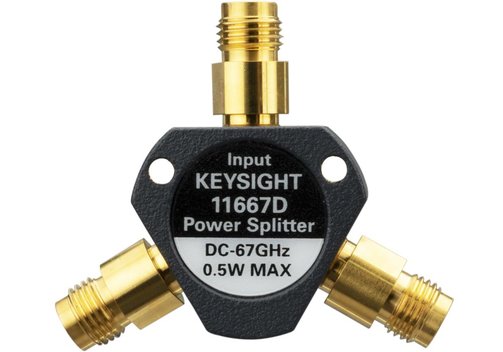

| 11667D | Leistungssplitter, DC...67 GHz; max. Eingangsleistung 1 W; Einfügungsdämpfung zwischen <6,5 dB (DC...18 GHz) und <9 dB (50...67 GHz); Phasentracking 4° bei 50 GHz, 7° bei 67 GHz |
| 11667L | Leistungssplitter, DC...2 GHz, BNC; äquivalentes Ausgangs-SWR 1,78; maximale Eingangsleistung 0,5 W; Einfügungsdämpfung: 6,6 dB; Nachführung zwischen zwei beliebigen Anschlüssen <0,2 dB |
Häufig gestellte Fragen:
Frage: Was ist der Unterschied zwischen einem Leistungsteiler und einem Leistungssplitter?
Antwort Ein Leistungsteiler und ein Leistungssplitter können manchmal als dasselbe Gerät betrachtet werden und in einer Anwendung dieselben Funktionen erfüllen. Tatsache ist jedoch, dass sie nicht austauschbar sind. Der Leistungsteiler ist mit einem äquivalenten 50-Ω-Widerstand an jedem Anschluss konstruiert und arbeitet bidirektional für einfache Anwendungen zur Leistungsteilung oder Leistungskombination. Im Gegensatz dazu ist der Leistungssplitter mit zwei Widerständen aufgebaut, die eine Ausgangsimpedanz von 50 Ω bieten, wodurch Messunsicherheiten bei der Quellenaussteuerung minimiert oder die effektive Ausgangsanpassung bei Verhältnismessanwendungen verbessert werden.
