Keysight 11636-Serie Leistungsteiler
Keysight 11636-Serie mit Betriebsfrequenz DC bis 18, 26,5, 50 oder 67 GHz
Die Leistungsteiler der Keysight 11636-Serie ermöglichen genaue Leistungsteilung und -kombination. Sie verbessern die Fehlerortungsmessung durch Reduzierung der Reflexion.
Modell-Übersicht
| Modell | Beschreibung |

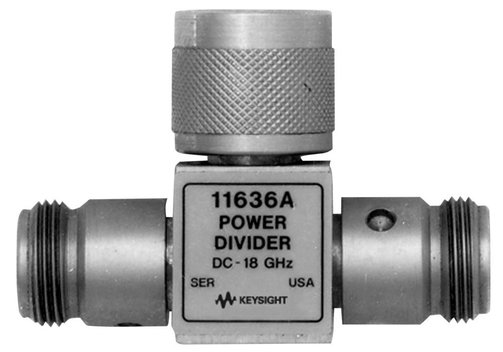

| 11636A | Leistungsteiler, DC...18 GHz; max. SWR 1,35; Einfügungsdämpfung typ. 6,0 dB; max. Amplitudennachführung 0,5 dB; max. Phasennachführung typ. 2°; Typ N |

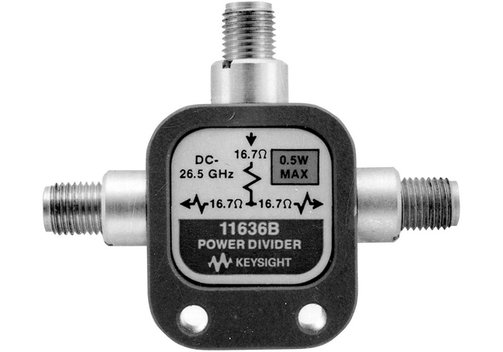

| 11636B | Leistungsteiler, DC...26,5 GHz; max. SWR: 1,29; Einfügungsdämpfung 7,5 dB; max. Amplitudennachführung 0,25 dB bei 18 GHz; max. Phasennachführung typ. 2°; APC-3,5 |

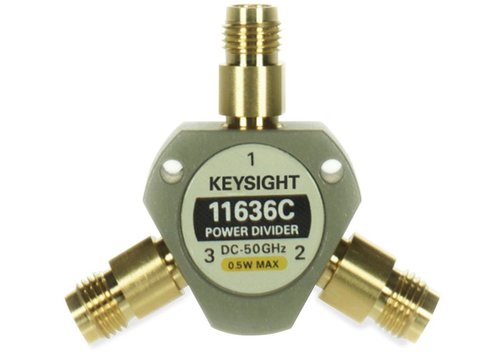

| 11636C | Leistungsteiler, DC...50 GHz; max. SWR 1,67 bei 50 GHz; Einfügungsdämpfung 8,5 dB bei 50 GHz; max. Amplitudennachführung 0,3 dB; max. Phasennachführung ±2°; 2,4-mm-Anschlüsse |

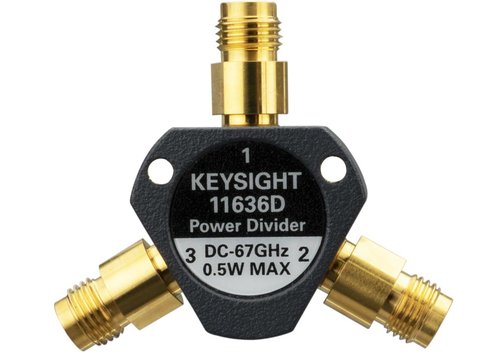

| 11636D | Leistungsteiler, DC...67 GHz; exzellentes Amplitudennachführung 0,65 dB max. bei 50...67 GHz, 0,4 dB bei DC...50 GHz; exzellentes Phasennachführung 4° bei 50 GHz, 7° bei 67 GHz; niedriges Stehwellenverhältnis/VSWR <2,1 bei 67 GHz; max. Eingangsleistung 1 W; 1,85-mm-Stecker |
Häufig gestellte Fragen:
Frage: Ist ein Leistungsteiler und ein Leistungssplitter das gleiche?
Antwort: Leistungsteiler teilen ein Signal für Vergleichsmessungen gleichmäßig auf. Alle Anschlüsse haben einen äquivalenten 162/3-Ω-Widerstand. Sie sind bidirektional und können auch als Leistungskombinierer verwendet werden. SWR 3:1. Anwendungsbeispiel: Ein Leistungsteiler kann die Leistung einer Quelle auf zwei Antennen gleichzeitig aufteilen. Leistungsteiler werden auch für Messungen der Intermodulationsverzerrung (IMD) verwendet. Hier kombiniert der Leistungsteiler zwei Signale von zwei unterschiedlichen Signalquellen zu einem Signal für das zu prüfende Gerät.
Ein Leistungssplitter wird bei Verhältnismessungen und Pegelschleifenanwendungen eingesetzt. Nur der Eingangsanschluss hat einen Widerstand von 50 Ω, die beiden anderen Anschlüsse haben eine Impedanz von 83,33Ω. SWR 1:1. Anwendungsbeispiel: Ein Leistungssplitter kann für Verstärkungs-, Verstärkungskompressions- und Leistungsprüfungen verwendet werden. Der Leistungssplitter teilt das Signal von einem Wobbeloszillator in das zu prüfende Gerät (und weiter über einen Detektor zu einem skalaren Netzwerkanalysator) und einen zweiten Pfad direkt über einen Detektor zum Analysator auf.
