Red Pitaya STEMLab 125-14-4 input 14bit, 4-Kanäle
Vorteile der multifunktionalen SoC-HF-Signalerfassungsplattform STEMLab 125-14-4 input
- Red Pitaya SoC-System mit vier Eingängen bei 125 MS/s, 14 bit.
- Interner/externer Taktgeber/Clock verfügbar.
- Multifunktional und mit hervorragenden Spezifikationen.

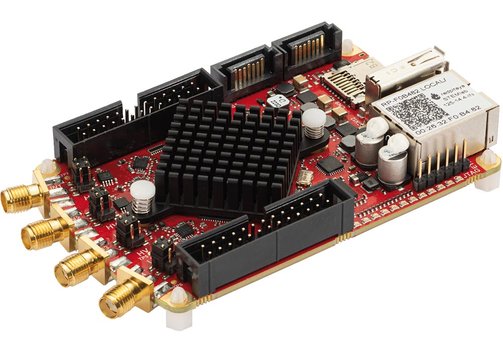

Red Pitaya STEMLab 125-14-4 input 4-Kanal, 14 bit
Die HF-Signalerfassungsplattform Red Pitaya STEMlab 125-14-4 ist eine Digitizer-Karte mit 4 Eingängen, die von der 2-Kanal-Einheit STEMlab 125-14 abgeleitet ist. Das STEMlab 125-14-4 verfügt über 4 Eingangskanäle für eine verbesserte Leistung und ersetzt die bisherigen 2 Eingänge und 2 Ausgangskanäle. Es enthält zudem den Xilinx Zynq 7020 SoC.
- 4 analoge Eingangskanäle mit 125 MS/s, 14 bit.
- Verbesserte HF-Eingangsleistung (reduziertes Übersprechen, Rauschen und Verzerrungen) im Vergleich zur 2-Kanal STEMlab 125-14 Version.
- Enthält einen Zynq 7020 für verbesserte Verarbeitungsmöglichkeiten und zusätzliche Digital-I/O-Pins.
- Ermöglicht nahtloses Umschalten zwischen internem und externem Takt über einen Jumper oder ein Steuersignal am Erweiterungsstecker.
- Optionale Funktion zur Verriegelung des internen ADC-Takts mit einem externen Referenztakt über den Erweiterungsstecker (auf Kundenwunsch erhältlich).
- Anwendungen:
Automobilausrüstung,
Mehrkanalige Datenerfassung,
Basisstations-ZF-Empfänger,
Software-definierte Radios,
Diversity-Empfänger,
medizinische Bildgebung,
Kommunikation,
zerstörungsfreie Prüfung,
Prüfgeräte,
zellulare Basisstationen. - Kann mit LabVIEW, MATLAB, Python oder Scilab ferngesteuert werden.
- Kann nach den Bedürfnissen des Anwenders umprogrammiert werden.
- Ein App-Marktplatz mit mehreren kostenlosen ▸Apps ist verfügbar.
Modell-Übersicht
| Modell | STEMlab 125-14-4 input 4-Kanal | |
| Prozessor | Dual-Core ARM Cortex-A9 | |
| FPGA | Xilinx Zynq 7020 SOC | |
| RAM | 512 MB (4 Gb) | |
| System-Speicher | Micro-SD bis 32 GB | |
| Schnittstellen | Ethernet 1 Gbit USB 2.0 Wi-Fi mit optionalem Wi-Fi-Dongle |
|
| HF-Eingänge | ||
| Kanäle | 4 | |
| Sample-Rate | 125 MS/s | |
| Wandler-Auflösung | 14 bit | |
| Spannungsbereich Vollausschlag | ±1 V/±20 V | |
| Eingangskopplung | DC | |
| Bandbreite | DC...60 MHz | |
| Eingangsimpedanz | 1 MΩ | |
| Erweiterungs-Anschluss | ||
| Digital-I/Os | 20 | |
| Analog-Eingänge | 4 Kanäle, 0...3,5 V, 12 bit | |
| Analog-Ausgänge | 4 Kanäle, 0...1,8 V, 12 bit | |
| Kommunikations-Schnittstellen | I2C, UART, SPI | |
| Verfügbare Spannungen | +5 V, +3,3 V, -4 V | |
| Synchronisation | Trigger-Eingang über Erweiterungs-Anschluss; Daisy-Chain-Anschluss über SATA-Anschluss | |

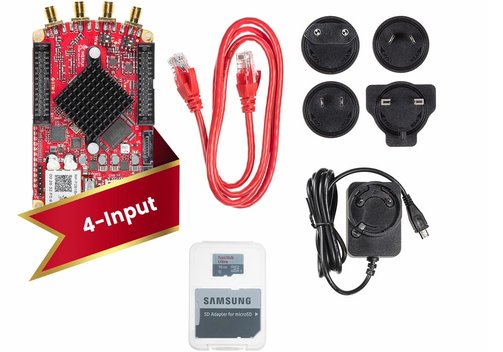

1) Die Software-Apps sind kostenfrei. Für den Einsatz mit den Red Pitaya-Modulen sind je nach App zusätzliche Hardware-Optionen (Logik-Analysator, LCR-Meter, VNA) erforderlich. Diese sind je nach Variante im Kit enthalten oder als optionales Zubehör erhältlich.
Angaben zur Produktsicherheit:
Hersteller:
Red Pitaya, Velika pot 21, 5250 Solkan/SVN
www.redpitaya.com
