HIOKI SW100x Serie Batterietest-Switch-Mainframe und Multiplexer-Module
Vorteile des Mehrkanal-Multiplexsystems SW1001/SW1002 und SW9001/SW9002
- Nutzen und "verwalten" Sie bis 264 Kanäle (2-Draht) oder 72 Kanäle (4-Klemmenpaar).
- Messen Sie Batteriemodule bis 60 VDC.
- Vollgepackt mit Funktionen für zuverlässige, hohe Genauigkeit bei Batteriemessungen.

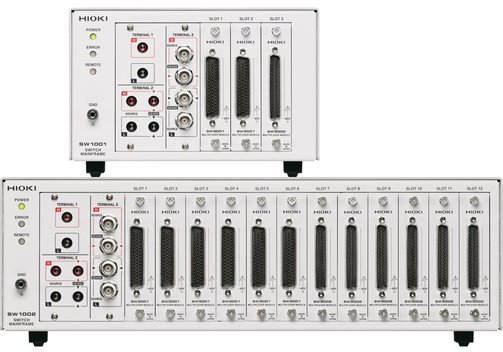

HIOKI SW100x Serie Batterietestgeräte-Switch-Mainframe und Multiplexer-Module

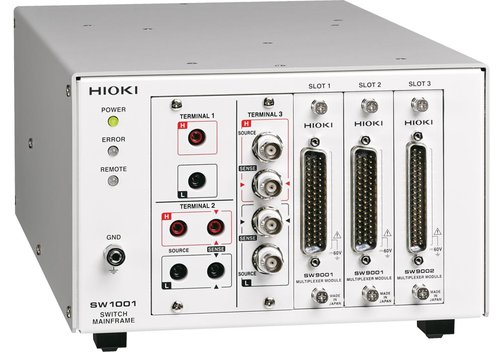

Die HIOKI SW1001 und SW1002 sind Schaltsysteme, die zusammen mit einem Batterieprüfgerät/Messgerät verwendet werden, um die Zahl der Kanäle zu erhöhen. Die Mainframes haben 3 oder 12 Steckplätze für Multiplexermodule SW9001 oder SW9002 und können so Systeme bis 264 Kanälen in 2-Draht-Konfiguration oder bis 72 Kanälen in 4-Klemmenpaar-Konfiguration realisieren.
- Modulares Schaltsystem bis 264 Kanäle (2-Draht) oder 72 Kanäle (4-Klemmenpaar).
- Wird zusammen mit einem Messgerät verwendet, um Mehrkanalfähigkeit zu erreichen.
- Optimiertes Schaltungsdesign für Impedanzmessungen, das Fehler zwischen den Kanälen minimiert.
- Für OCV-Messung, Innenwiderstandsmessung und externe Potenzialmessung von Batteriezellen.
- Messung von Batteriemodulen bis 60 VDC.
- Umschalten zwischen Voltmeter und Batterietester während des Testens.
- Eingebaute Kurzschlusssicherung für jeden Kanal.
Modell-Übersicht

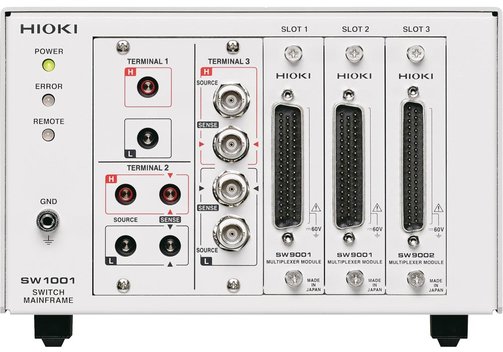

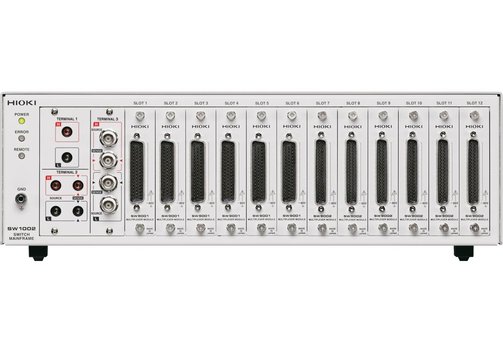

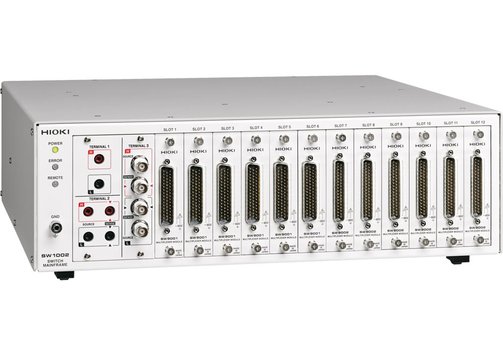

| Modell | SW1001 | SW1002 |
| Typ | Switch-/Schalt-Mainframe, wird zusammen mit einem Messgerät verwendet, um Mehrkanalfähigkeit zu erreichen | |
| Steckplätze | 3 | 12 |
| Kanäle | Max. 66 (2-Draht)/max. 18 (4-Klemmenpaar) | Max. 264 (2-Draht)/max. 72 (4-Klemmen-Paar) |
| Funktionen | Kanalumschaltung, Verdrahtungsmethode, Scan-Funktion, Übertragung von Kommunikationsbefehlen, Kanalverzögerung, Schirmumschaltung | |
| Anzeige | Power LED, Error LED, Remote | |

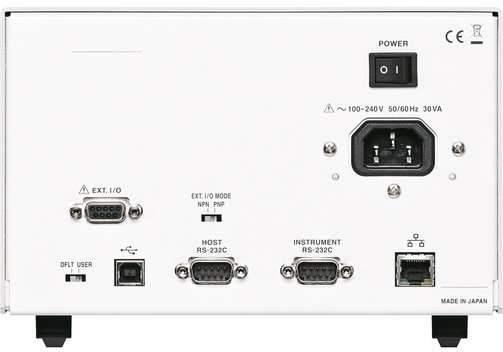

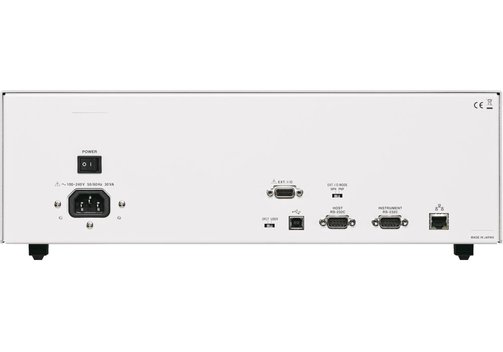

| Schnittstellen | LAN, USB, RS232C (für Host, für Messgeräte) EXT I/O: SCAN-Eingang, SCAN_RESET-Eingang, CLOSE-Ausgang (zur Steuerung des Scanners) | |
| Abmessungen (mm), ca. | 215 x 132 x 420; 3,7 kg | 430 x 132 x 420; 6,0 kg |

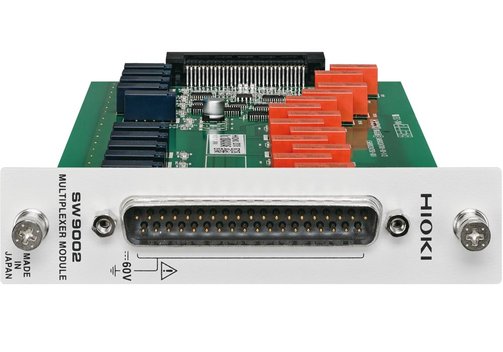

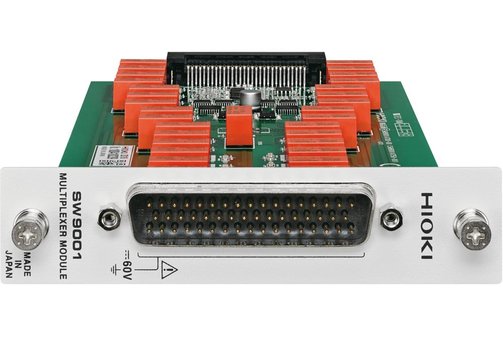

| Model | SW9001 | SW9002 |
| Typ | Multiplexer-Module für SW1001 und SW1002 | |
| Konfiguration | 2-Draht (22 Kanäle, Signalart Sense) oder 4-Draht (11 Kanäle, Signaltyp Source/Kanäle 1 bis 22, Sense/Kanäle 12 bis 22) | 2-Draht (6 Kanäle, Signaltyp Sense) oder 4-Klemmen-Paar (6 Kanäle, Signaltyp Quelle, Rückleitung oder Sense, Kanäle 1 bis 6) |
| Kontaktverfahren | Ankerrelais | |
| Schaltzeit | 11 ms (ohne Messzeit) | |
| Max. zulässige Werte | Spannung 60 VDC, 30 VACeff, 42,4 VSpitze Strom 1 ADC, 1 AACeff Leistung 30 W (ohmsche Last) max. Nennspannung gegen GND 60 VDC | Spannung 60 VDC, 30 VACeff, 42,4 VSpitze Strom 1 ADC, 1 AACeff (Sense)/2 ADC, 2 AACeff (Source, Return) Leistung 30 W (ohmsche Last) max. Nennspannung gegen GND 60 VDC |
| Abmessungen (mm), ca. | 26 x 110 x 257; 210 g | 26 x 110 x 257; 196 g |
Lieferumfang - Mainframes SW 1001, 1002: Netzkabel, Bedienungsanleitung, Sicherheitshinweise, USB-Treiber-CD. Module SW 9001 oder 9002 nicht enthalten, separat zu bestellen.
