HIOKI SS7081-50 Batteriezellen-Spannungsgenerator
Beschreibung
Dateien/Downloads
Vorteile des SS7081-50 12-Kanal-Batteriezellensimulators
- Stromversorgungsquelle/-senke und DMM in einem Gerät.
- Sichere, einfache Batteriezellen-Simulationsfunktion.
- 12 Kanäle, erweiterbar durch Kombination mehrerer Geräte.

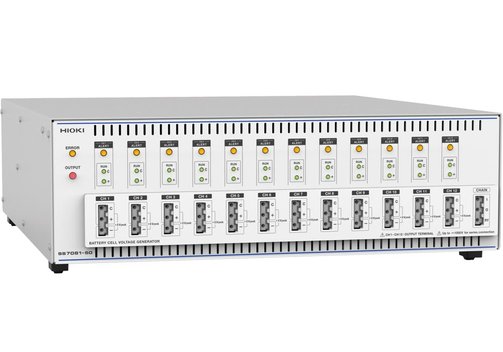

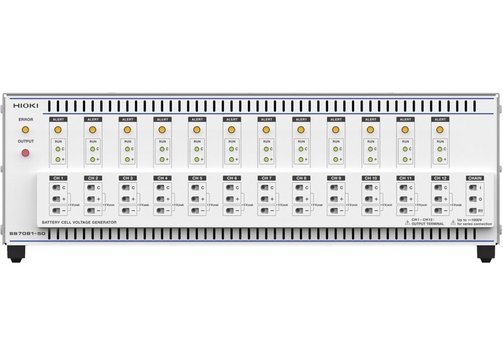

HIOKI SS7081-50 Batteriezellen-Spannungsgenerator
Der HIOKI SS7081-50 ist ein 12-Kanal-Batteriezellen-Spannungsgenerator/Simulator, der Stromversorgung, elektronische Last und DMM/Digitalmultimeter-Funktionalität in einem einzigen Gerät vereint. Die Architektur des SS7081 macht den Aufbau eines Systems zur Validierung der Funktionalität von Batteriemanagementsystemen (BMS) sicherer, kostengünstiger und produktiver als je zuvor.
- 12 Stromversorgungen mit Source- und Sink-Funktion sowie DMM in einem Gerät.
- Hohe Präzision der Spannungsausgabe und der Spannungs-/Strommessung.
- Bietet eine sichere, einfache Funktion zur Simulation von Batteriezellen (Verhalten und Anomalien).

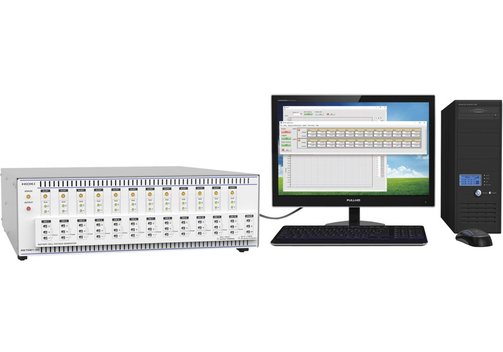

- Bietet Simulations- und Kontrollfunktionen über eine mitgelieferte Software.
- Mehrere Geräte können für eine höhere Kanalzahl kombiniert werden.
- Anwendungen: Einfacher und sicherer Aufbau einer hochgenauen BMS-Validierungsumgebung. Verwendung als Spannungsgenerator oder als simulierte Batterie anstelle von tatsächlichen Batterien und Stromversorgungen, um eine effiziente Testumgebung zu schaffen.
Modell-Übersicht
| Modell | HIOKI SS7081-50 |
| Maximale Reihenschaltungen | Reihenschaltungen des Geräts bis einschließlich einer maximalen Reihenausgangsspannung von 1000 V |
| Ausgangsbereich | Gleichspannung: 0,0000...5,0250 V (unabhängig für alle Kanäle einstellbar); max. Ausgangsstrom: ±1,00000 A (unabhängig für alle Kanäle einstellbar) |
| Messbereich | DC-Spannung: -0.00100...5.10000 V; DC-Strom (2-Bereichs-Architektur): ±1,20000 A (1 A Bereich)/±120,0000 µA (100 µA Bereich) |
| Integrationszeit | 1 PLC (50 Hz: 20 ms; 60 Hz: 16,7 ms) x Anzahl der Glättungsiterationen (benutzerkonfiguriert) |
| Genauigkeit | Spannungsausgang ±0,0150% der Einstellung ±500 µV; Spannungsmessung ±0,0100% vom Messwert ±100 µV; Strommessung 1 A Bereich: ±0,0700% vom Messwert ±100 µA, 100 µA Bereich: ±0,0350% vom Messwert ±10 nA |
| Schnittstellen | LAN |
| Abmessungen (mm) | 430 x 132 x 483; 10,3 kg |
Lieferumfang: SS 7081-50, Benutzerhandbuch, Netzkabel, Gestellrahmen, CD mit Computeranwendung (verfügbar im Rahmen der Anwendungsspezifikationen).
