HIOKI SM7xxx Serie Megohm-Messgeräte und Niedrigstromtester
Vorteile der SM7110, SM7120, SM7420 Picoampere-Meter
- 1- und 4-Kanal-Megohm-Messgeräte und Niederstrom-/Mikrostromprüfung.
- Schnellste Geschwindigkeit bis 6,4 ms.
- Großes LCD-Display; USB- und andere Schnittstellen.

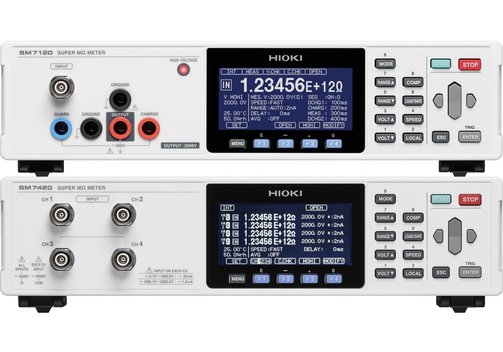

HIOKI SM7xxx Serie Megohm-Messgeräte und Niedrigstromtester

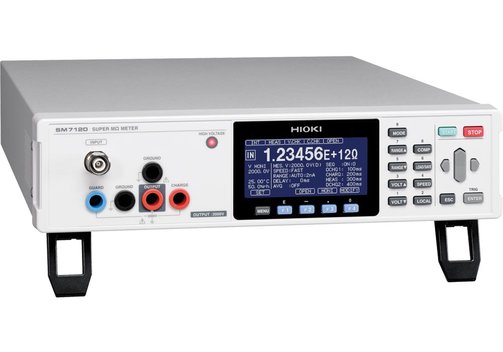

HIOKI SM7110, SM7120 Megohm-Messgeräte, SM7420 Mikro-Strommessgerät
Die HIOKI SM7xxx Serie sind Super-Megohm-Meter/Picoamperemeter mit einer Geschwindigkeit von 6,4 ms. Die SM7110 und SM7120 haben 1 Kanal mit max. 1000 V Ausgang (SM7110), oder max. 2000 V Ausgang (SM7120), max. 2 * 1019 Ω Anzeige, und min. 0,1 fA Auflösung. Das Modell SM7420 hat 4 Kanäle und ist für die Mikrostrommessung (keine Spannungserzeugung oder -messung) mit max. 2 * 1019 Ω Anzeige und min. 0,1 fA Auflösung.
- Modelle SM7110 und SM7120:
1-Kanal-Megohm-Meter/Picoammeter.
Max. 1000 V Ausgang (SM7110), oder max. 2000 V Ausgang (SM7120).
Max. 2 * 1019 Ω Anzeige.
Min. 0,1 fA Auflösung. - Modell SM7420:

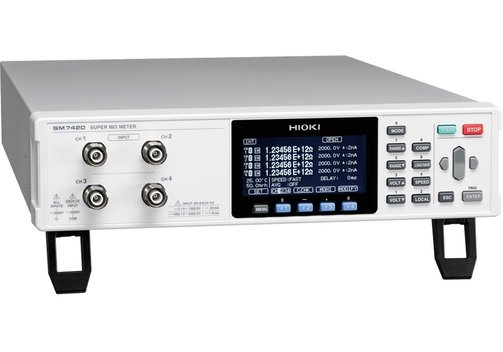

4-Kanal-Mikrostrommesser, ideal für die Integration in automatisierte Systeme (keine Spannungserzeugung oder -messung).
Max. 2 * 1019 Ω Anzeige.
Min. 0,1 fA Auflösung. - Schnellste Geschwindigkeit 6,4 ms.
- LCD mit Hintergrundbeleuchtung.
- USB, RS232C, GPIB, EXT I/O Schnittstellen.
Modell-Übersicht
| Modell | HIOKI SM7110 | HIOKI SM7120 | HIOKI SM7420 |
| Anzahl der Kanäle | 1 | 1 | 4 |
| DC-Strommessung | 20 pA Bereich (0,1 fA Auflösung), Genauigkeit: ±(2,0% vom Messwert + 30 Digits); 200 pA Bereich (1,0 fA Auflösung), Genauigkeit: ±(1,0% vom Messwert + 30 Digits); 2 nA Bereich (10 fA Auflösung), Genauigkeit: ±(0,5% vom Messwert + 20 Stellen); 20 nA-Bereich (100 fA Auflösung), Genauigkeit: ±(0,5% des rdg. + 10 Stellen); 200 nA-Bereich (1 pA Auflösung), Genauigkeit: ±(0,5% des rdg. + 10 Stellen); 2 µA-Bereich (10 pA Auflösung), Genauigkeit: ±(0,5% des rdg. + 10 Digits); 20 µA Bereich (100 pA Auflösung), Genauigkeit: ±(0,5% vom Messwert + 10 Stellen); 200 µA Bereich (1 nA Auflösung), Genauigkeit: ±(0,5% vom Messwert + 10 Stellen); *2 mA Bereich (1 nA Auflösung), Genauigkeit: ±(0,5% vom Messwert + 30 Digits) Messgeschwindigkeit SLOW2 (interne Integrationszeit 13PLC). Bei einer Temperatur von 23°C ±5°C mit einer Luftfeuchtigkeit von 85% rel. Luftfeuchtigeit. 2 mA Bereich (nur Messgeschwindigkeit FAST) | ||
| Widerstandsmessbereich | 1 * 103 Ω...2 * 1019 Ω | 50 Ω...2 * 1019 Ω | |
| Hinweis: Die Genauigkeit der Widerstandsmessung wird durch die Genauigkeit des Strombereichs und die Genauigkeit der Spannungseinstellung bestimmt. | |||
| Einstellspannungsbereich (Genauigkeit) | 0,1...100,0 V, 100 mV Auflösung, Genauigkeit: ±0,1% der Einstellung ±0,05% f.s.; 100,1...1000 V, 1 V Auflösung, Genauigkeit: ±0,1% der Einstellung ±0,05% f.s. | - | |
| Strombegrenzer | 0,1...250,0 V: 5/10/50 mA, 251...1000 V: 5/10 mA, bis 2000 V: 1,8 mA | - | |
| Messzeiteinstellung | Verzögerung 0...9.999 ms | ||
| Funktionen | Komparator, Mittelwertbildung, Selbstkalibrierung, Vorrichtungskapazitäts-Offen-Korrektur, Kabellängenkorrektur, Oberflächenwiderstand, Volumenwiderstand, Spannungsüberwachung, Kontaktprüfung. Programm-Funktion: 10 Arten von Entladungs-, Lade-, Mess- und Messfolge-Entladungsmustern können programmiert werden | Kanalunabhängige Niedrigkapazitäts-Kontaktprüfungen, kanalunabhängige Kabellängenkorrektur, kanalunabhängige Jig Capacity Open-Kompensation, Komparator | |
| Anzeige | LCD (8 Zeilen mit 30 Zeichen), mit Hintergrundbeleuchtung, Hochspannungswarnanzeige | ||

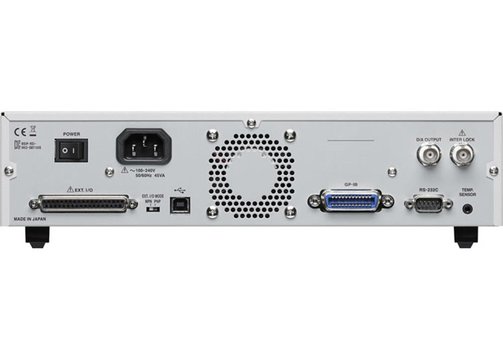

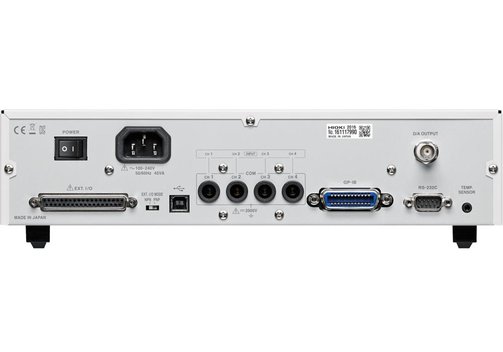

| Schnittstellen | USB, RS232C, GPIB, EXT I/O (NPN/PNP umschaltbar) | ||
| Spannungsversorgung | 100...240 VAC, 50/60 Hz, 45 VA | ||
| Abmessungen (mm) | 330 x 80 x 450, 5,9 kg, SM7420: 6,5 kg | ||
Lieferumfang: HIOKI SM 7110, 7120 oder 7420, Netzkabel, Bedienungsanleitung, CD (Bedienungsanleitung für Kommunikationsbefehle, USB-Treiber), EXT I/O Stecker, SM7110 und SM 7120: Kurzschluss-Stecker.
Angaben zur Produktsicherheit:
Hersteller:
HIOKI E.E. Corporation, 81 Koizumi Ueda, Nagano 386-1192/JPN
www.hioki.com
(EU-Niederlassung Deutschland)
