HIOKI RM2610 Elektrodenwiderstands-Messsystem
Vorteile des RM2610 Messsystems für Elektrodenwiderstand von Lithium-Ionen-Batterien
- Messen positiver und negativer Folien-Elektroden für wiederaufladbare Lithium-Ionen-Batterien.
- Messen des Verbundwiderstands (Ωcm) und des Grenzflächenwiderstands (Ωcm²).

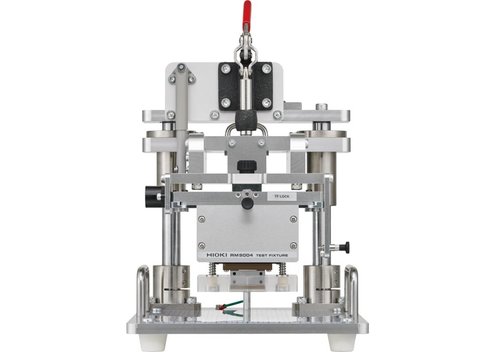

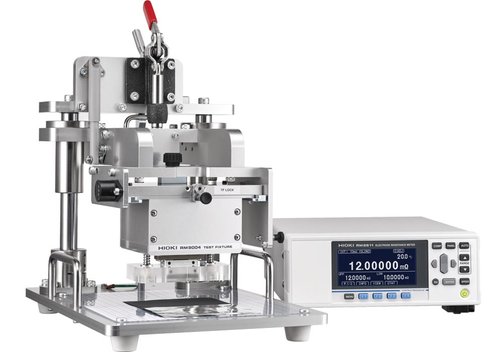

- Komplettes Messsystem und Halterung in einem.

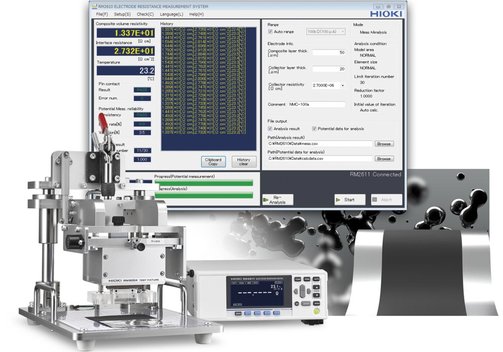

HIOKI RM2610 Elektrodenwiderstands-Messsystem

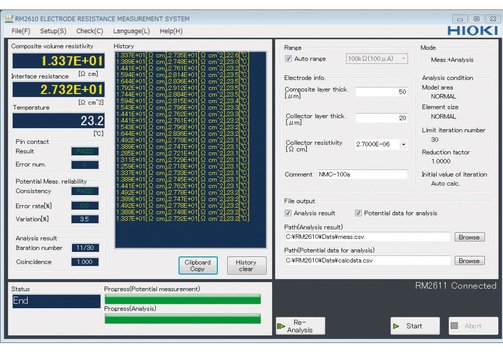

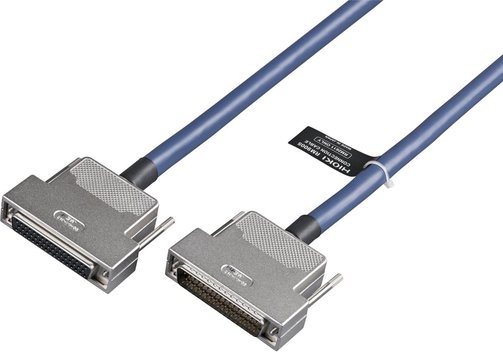

Das HIOKI RM2610 ist ein Messsystem für den Elektrodenwiderstand, bestehend aus den Komponenten RM2611, RM2612, RM9003, RM9004 und RM9005. Das System isoliert und quantifiziert die Widerstandseigenschaften von Elektrodenschichten, einem Hauptbestandteil von Lithium-Ionen-Batterien (LIBs), als zwei Komponenten: Den Verbundschichtwiderstand und den Grenzflächenwiderstand zwischen der Verbundschicht und dem Kollektor. Das RS22610 bietet dem Benutzer die Möglichkeit, diese beiden Größen zu visualisieren, indem es die Oberfläche der Elektrodenfolie mit einer Prüfvorrichtung misst, die aus einer Reihe von Prüfsonden besteht, und dann proprietäre Analysetechniken verwendet, um sie zu quantifizieren.
- Messsystem für Elektrodenwiderstand unterstützt den Benutzer von Einrichtung bis zur Prüfung.
- Trennt den Widerstand der positiven und negativen Elektroden von Lithium-Ionen-Batterien (LIB) in den Verbundschichtwiderstand und den Grenzflächenwiderstand (den Kontaktwiderstand zwischen dem Stromabnehmer und der Verbundschicht) und quantifiziert die Ergebnisse für weitere Analysen.
- Quantifizierung des Widerstands der Verbundschicht und des Grenzflächenwiderstands in Folien-Elektroden von Lithium-Ionen-Batterien.
- Messen des Verbundwiderstands (Ωcm).
- Messen des Grenzflächenwiderstands zwischen der Verbundschicht und dem Stromkollektor (Ωcm²).
Modell-Übersicht
Hinweis: Das Elektrodenwiderstandsmessgerät RM2611 muss regelmäßig kalibriert werden. Für weitere Informationen zur Kalibrierung wenden Sie sich bitte an unser technisches Verkaufsteam.

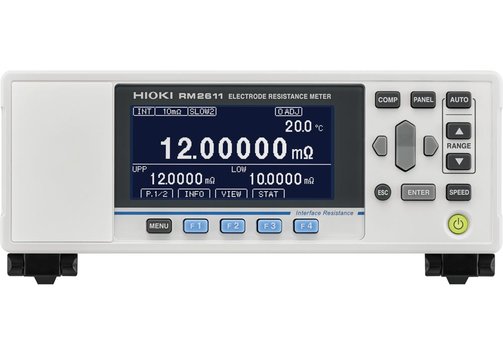

| Model | HIOKI RM2611 |
| Messobjekt | Positive und negative Folien-Elektroden für wiederaufladbare Lithium-Ionen-Batterien |
| Messparameter | Verbundwiderstand (Ωcm); Grenzflächenwiderstand (Kontaktwiderstand) zwischen Verbundschicht und Stromabnehmer (Ωcm²) |
| Berechnungsmethode | Kehrwertanalyseberechnung der Potentialverteilung mittels Finite-Volumen-Methode unter Einbeziehung der Verbundschicht- und Trägerschichtdicke sowie des spezifischen Widerstandes der Trägerfolie |
| Für die Berechnung erforderliche Informationen | Dicke der Verbundschicht (µm, für 1 Seite); Dicke des Stromkollektors (µm); Volumenwiderstand des Stromabnehmers (Ωcm) |
| Messzeit | Kontaktprüfung + Potentialmessung: ca. 30 s; Berechnung: ca. 35 s (auf einem PC mit Intel Core i5-7200U CPU); die Messzeit kann je nach Messobjekt und Rechenleistung des PCs variieren |
| Messstrom | 10 µA (min.) bis 10 mA (max.) |
| Anzahl der Sonden | 46 |
| Empfohlene PC-Spezifikationen | CPU: 4 oder mehr Threads; RAM: 8 GB oder mehr (4 GB erforderlich); Betriebssystem: Windows 7 (64 bit), 8 (64 bit), 10 (64 bit) |
| Temperatur-Messfunktion | Misst die Temperatur in der Nähe des Prüfgeräts |
Lieferumfang: HIOKI RM 2610, Temperatursensor Z2001, USB-Kabel, USB-Lizenzschlüssel, Messfühlerprüfplatte, Netzkabel, Bedienungsanleitung.
