Vorteile der tragbaren Zangenstromlogger PW3360/PW3365 für ein- und dreiphasige Stromkreise
- Unterstützt ein- bis dreiphasige, 4-Leiter-Schaltungen.
- Messen zwischen 90 V bis 520 V oder 780 V.
- Tragbares, kompaktes Gerät mit Display und CF-Karte, USB, LAN.
HIOKI PW336x Serie Zangen-Leistungsmessgeräte/Logger

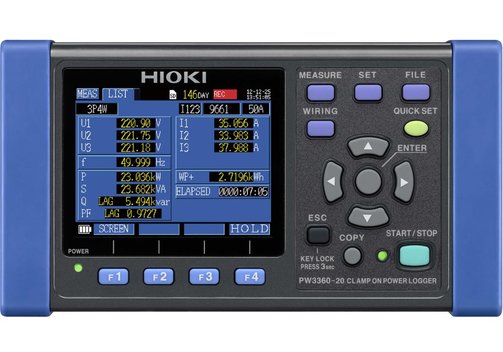

Tragbarer Zangen-Leistungslogger HIOKI PW3360
Die HIOKI PW3360-20 und -21 sind tragbare Leistungslogger, die für Energieaudits und für Analysen zur Energieeinsparung eingesetzt werden.
- Messzangen-Leistungslogger für 50/60 Hz-Netzbetrieb.
- Unterstützt ein- bis dreiphasige, 4-Leiter-Stromkreise: 3 Stromkreise (1P2W), Einzelstromkreis (1P3W, 3P3W, 3P4W). Gleichzeitige Messung von bis zu drei einphasigen 2-Leiter-Stromkreisen (im selben Stromnetz).
- Messung zwischen 90 V und 780 V.
- Schlankes, kompaktes, platzsparendes Design.
- Speichern Sie monatelange Daten auf SD-Karten.

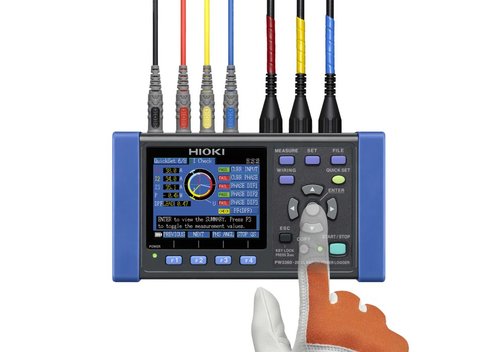

- Die "Quick Set"-Funktion hilft Ihnen bei der Herstellung der richtigen Anschlüsse.

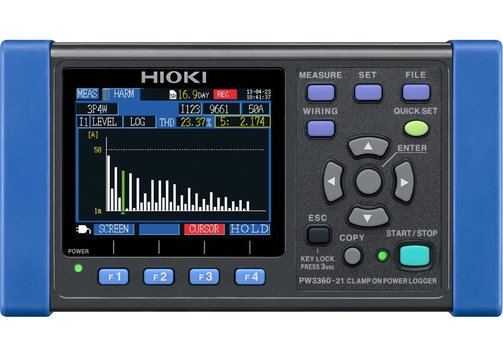

- Version PW3360-21 für Oberschwingungsmessungen bis zur 40sten Ordnung.

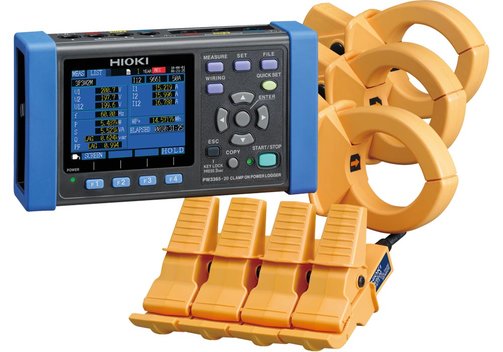

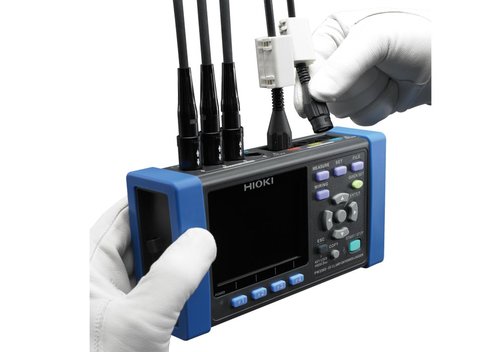

Tragbarer Zangen-Leistungslogger HIOKI PW3365

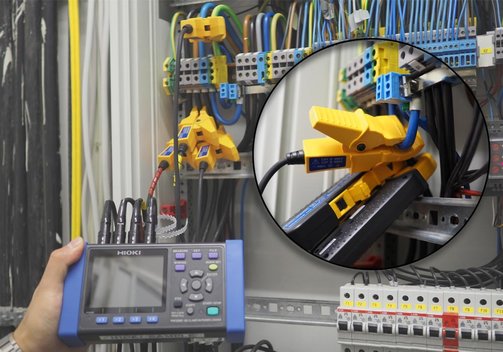

Verwenden Sie den tragbaren Stromzangenlogger HIOKI PW3365, um das Risiko von Kurzschlüssen und elektrischen Unfällen zu vermeiden.
- Messzangen-Leistungslogger für 50/60 Hz-Netzbetrieb.
- Messen Sie die Spannung am oberen Ende des Kabels, ohne das Risiko eines Kurzschlusses.
- Unterstützt ein- bis dreiphasige 4-Leiter-Stromkreise: 3 Stromkreise (1P2W), Einzelstromkreis (1P3W, 3P3W, 3P4W).
- Messung zwischen 90 V und 520 V.
- Anzeige der Oberschwingungen bis zur 13ten Ordnung.
- Schlankes, kompaktes, platzsparendes Design.
- Speichern Sie monatelange Daten auf SD-Karten.
- Die "Quick Set"-Funktion hilft Ihnen bei der Herstellung der richtigen Anschlüsse.

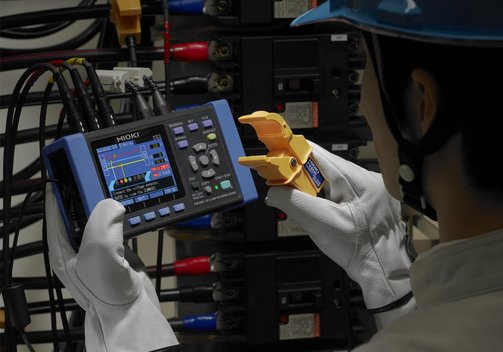

- Spannungsmessung am isolierten Leiter.
Modell-Übersicht
| Modell | PW3360-20 oder PW3360-21 | PW3365-20 |
| Messleitung und Anzahl der Stromkreise | 50/60 Hz, einphasig 2 Drähte (1/2/3 Stromkreise), einphasig 3 Drähte (1 Stromkreis), dreiphasig 3 Drähte (1 Stromkreis), dreiphasig 4 Drähte (1 Stromkreis), nur Strom: 1 bis 3 Kanäle | |
| Messgrößen | Spannung Effektivwert, Strom Effektivwert, Spannungsgrundschwingungswert, Stromgrundschwingungswert, Phasenwinkel der Spannungsgrundschwingung, Phasenwinkel der Stromgrundschwingung, Frequenz (U1), Spitzenwert der Spannungswellenform (Absolutwert), Spitzenwert der Stromwellenform (Absolutwert), Wirkleistung, Blindleistung (PW3360 mit Zeigeranzeige), Scheinleistung, Leistungsfaktor (mit Zeigeranzeige) oder Verschiebungsleistungsfaktor (mit Zeigeranzeige), Wirkenergie (Verbrauch, Rückspeisung), Blindenergie (Zeiger, Vorlauf), Energiekostenanzeige, Wirkleistungsbedarfsmenge (Verbrauch, Rückspeisung), Blindleistungsbedarfsmenge (Zeiger, Vorlauf), Wirkleistungsbedarfswert (Verbrauch, Rückspeisung), Blindleistungsbedarfswert (Zeiger, Vorlauf), Leistungsfaktorbedarf | |
| Impulseingang; nur PW3360-21: Oberschwingungspegel, Oberschwingungsstrompegel, Oberschwingungsleistungspegel, prozentualer Anteil, Phasenwinkel, Gesamtoberschwingungsverzerrung (THD-F oder THD-R), bis zur 40. Ordnung | Harmonische bis zu 13. Ordnung | |
| Spannungsbereiche | 600 VAC (effektiver Messbereich: 90,00...780,00 V) | 400 VAC (effektiver Messbereich: 90,0...520,0 V) |
| Strombereiche | 500,00 mA...5,0000 kAAC (abhängig vom verwendeten Stromsensor), 50,000 mA...5,0000 AAC (nur bei Leckstromsensor) | |
| Leistungsbereiche | 300,00 W...9,0000 MW (abhängig von der Kombination Spannung/Strom und dem gemessenen Leitungstyp) | 200,00 W...6,0000 MW (abhängig von der Kombination Spannung/Strom und dem gemessenen Leitungstyp) |
| Grundgenauigkeit | Spannung: ±0,3% rdg. ±0,1% f.s.; Strom: ±0,3% rdg. ±0,1% f.s. + Genauigkeit des Zangensensors; Wirkleistung: ±0,3% rdg. ±0,1% f.s. + Zangensensorgenauigkeit (bei Leistungsfaktor = 1) | Spannung: ±1,5% rdg. ±0,2% f.s. (kombinierte Genauigkeit mit PW3365-20 + PW9020); Strom: ±0,3% rdg. ±0,1% v.E. + Genauigkeit des Zangensensors; Wirkleistung: ±2,0% rdg. ±0,3% f.s. + Genauigkeit des Zangensensors (bei Leistungsfaktor = 1) |
| Aktualisierungsrate der Anzeige | 0,5 s (außer beim Zugriff auf die SD-Karte oder den internen Speicher oder während der LAN/USB-Kommunikation) | |
| Datenspeicherung | Ziel: SD-Speicherkarte oder interner Speicher in Echtzeit; Speicherintervall 1...30 s, 1...60 min, 14 Auswahlen; Speicherelemente: Messwertspeicherung (nur Mittelwert/Mittelwert, Max./Min.-Wert, Bildschirmkopie (BMP-Form, Speicherung alle 5 min bei Mindestintervallzeit), Kurvenformspeicherung (binäre Kurvendaten), nur PW3360-21: Oberschwingungsdatenspeicherung (nur Mittelwert/Mittelwert, Max./Min.-Wert im Binärformat | |
| Schnittstellen | SD/SDHC-Speicherkarte, LAN 100BASE-TX: HTTP-Server-Funktion, USB 2.0: Bei Anschluss an einen PC werden die SD-Karte und der interne Speicher als Wechseldatenträger erkannt, Ferneinstellungen über Kommunikationsprogramm, Datendownload | |
| Impulsausgang: Proportional zur Wirkleistungsaufnahme bei Messung der integralen Leistungsaufnahme, isoliertes Open-Collector-Signal | - | |
| Funktionen | Anschlusskontrolle, "Quick-Set"-Navigation, Uhr, PW3360: Impulseingang | |
| Stromversorgung | Netzadapter Z1006, Batterie Pack | 9459 Netzadapter Z1008, Batterie Pack 9459 |
| Abmessungen (mm) | 180 x 100 x 48 ; 550 g (ohne PW9002) | 180 x 100 x 67 ; 830 g (ohne PW9002) |
| Sicherheitsspannungssensor PW9020 | - | Kompatible Leitertypen: Isolierte Drähte (abgeschirmte Drähte können nicht gemessen werden. Der Logger ist nicht geeignet, mehradrige Kabel oder Kabel mit dicker Isolierung genau zu messen); PVC im Innenbereich oder Metallteile. Kompatible Leiterdurchmesser fertiger Außendurchmesser φ6...30 mm. Effektiver Messbereich 90...520 Veff. Kabellänge 3 m |
Lieferumfang: Leistungs-Logger IM 3360 oder 3365, USB-Kabel, Bedienungsanleitung, Messanleitung, Farbklammer-Set (rot, gelb, blau, weiß), Spiralschläuche zur Gruppierung von Zangensensor-Kabeln; IM3360 zusätzliches Netzkabel L9438-53, Netzadapter Z1006; IM3365 zusätzlicher Sicherheitsspannungs-Sensor PW9020, Netzadapter Z1008.
