HIOKI PQ3100/PQ3198 Tragbare Netzqualitäts-Analysatoren

HIOKI PQ3100/PQ3198 Tragbare Netzqualitäts-Analysatoren
ab € 3.924,62
inkl. MwSt. versandkostenfrei (Deutschland)
min Bestellmenge
1 Stück
Stückpreis:
Grundpreis:
Ausführung
technische Frage?
per E-Mail empfehlen
schliessen
Bitte füllen Sie alle Felder aus.
Art der Frage
Ihre E-Mail-Adresse:
Ihre Frage:
Bitte bestätigen Sie, dass Sie kein Roboter sind.
Beschreibung
Dateien/Downloads

Vorteile der PQ3100/PQ3198 portablen Analysatoren und -Schreiber für die Netzqualität

  • Untersuchung der Netzcharakteristik, Analyse der Ursachen von Problemen in der Stromversorgung.
  • Gleichzeitige Aufzeichnung von Spannung, Strom, Leistung, Oberschwingungen und Flicker auf einer einzigen Zeitachse.
  • Messen Sie bis 6000 AAC.

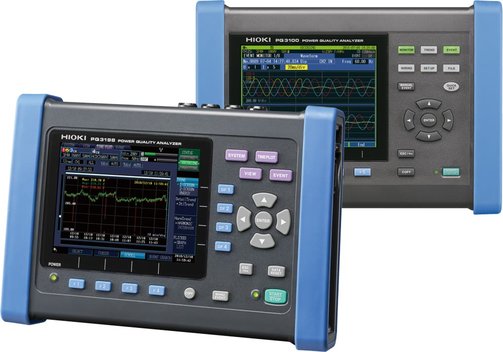

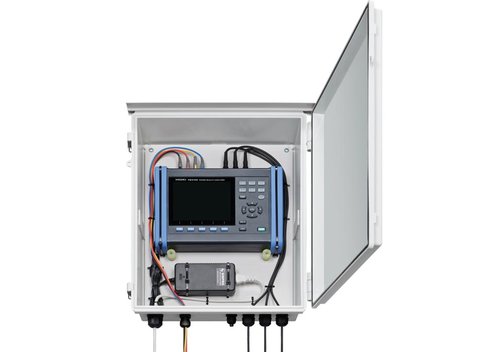

HIOKI PQ3100/PQ3198 Tragbare Netzqualitäts-Analysatoren

Die HIOKI PQ3100 und PQ3198 sind tragbare Netzqualitätsanalysatoren, die entweder nur als Hauptgerät oder im Paket mit Stromzangen erhältlich sind. Die Geräte werden zur Untersuchung der Netzcharakteristik und zur Analyse der Ursachen von Problemen in der Stromversorgung eingesetzt. Der PQ3100 und der PQ3198 bieten eine 3-Phasen-4-Leiter-Netzqualitätsanalyse gemäß IEC61000-4-30 Klasse S und eine Bildschirmführung zur einfachen Einrichtung und Prüfung.

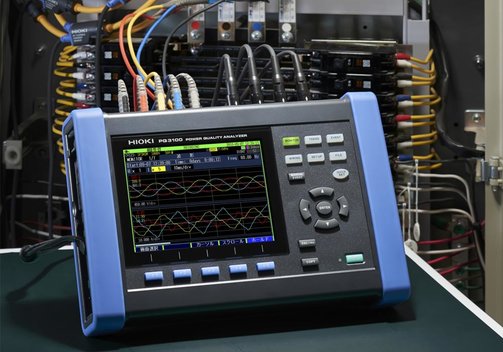

  • HIOKI PQ3100:
    • Gleichzeitige Aufzeichnung von Spannung, Strom, Leistung, Oberschwingungen und Flicker auf einer einzigen Zeitachse.
    • Messen Sie bis 6000 AAC.
    • Erfassen Sie alle Stromanomalien wie momentane Ausfälle, Spannungsabfälle und Frequenzschwankungen, während Sie gleichzeitig Trenddaten aufzeichnen.
    • Schnelleinstellung: Leicht verständliche Bildschirmanleitung für Messverfahren.
    • Die mitgelieferte PQ ONE-Anwendungssoftware erleichtert die Erstellung von Berichten.
    • Aufzeichnung von Wellenformen für bis zu 1 s vor und 10 s nach Auftreten einer Anomalie.
    • Genaue Messung von Gleichströmen über längere Zeiträume (mit einem AC/DC-Stromsensor mit automatischer Nullstellung).
    • Direkte Spannungsversorgung der angeschlossenen Stromsensoren.
    • Senden von Messwerten an HIOKI-Datenlogger mit einem Bluetooth-Funktechnologie-kompatiblen Adapter (LR8410 Link-kompatible Produkte), Ver. 2.0 und höher.

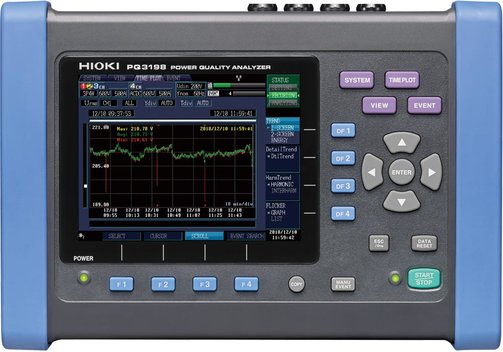

  • HIOKI PQ3198:
    • Überprüfung von Stromproblemen in Übereinstimmung mit der Norm IEC61000-4-30 Ausgabe 3 Klasse A.
    • Hohe Genauigkeit und lückenlose Aufzeichnung (V: ±0,1% der Nennspannung, A: ±0,1% rdg. ±0,1% f.s., W: ±0,2% rdg. ±0,1% f.s.).
    • Der breitbandige Spannungsbereich ermöglicht die Messung von Oberschwingungen hoher Ordnung bis 80 kHz.
    • Maximal 6000 Vpeak Transientenspannung bis 700 kHz.
    • Messen Sie bis 6000 AAC.
    • Zwei Systeme zur Leistungsmessung und Wirkungsgradberechnung für (Kanal 1, Kanal 2, Kanal 3) und Kanal 4.
    • Einfache Messungen von Wechselrichtern mit 40 bis 70 Hz Grundfrequenz und max. 20 kHz Trägerfrequenz.
    • Einfache Erstellung von Berichten mit der mitgelieferten Anwendungssoftware PQ ONE.
    • Optionale GPS BOX zur Synchronisierung mehrerer Geräte.

Modell-Übersicht

ModellHIOKI PQ3100HIOKI PQ3198
MesstypEinphasig 2-Draht, einphasig 3-Draht, dreiphasig 3-Draht, dreiphasig 4-Draht plus ein zusätzlicher Eingangskanal

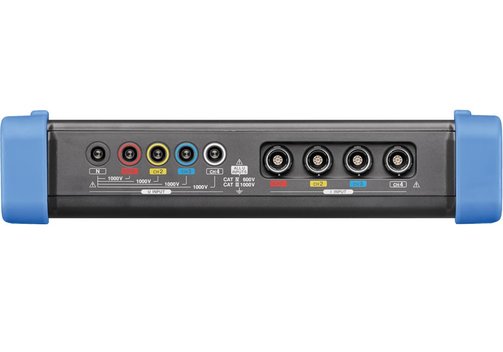

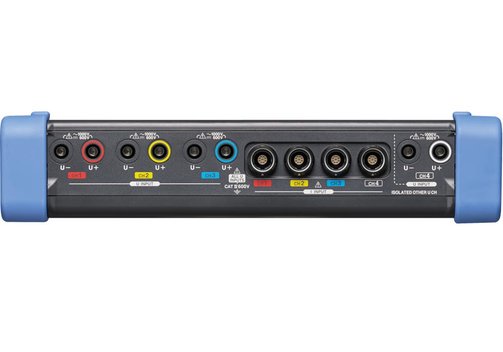

Anzahl der Kanäle4 Spannung, 4 Strom
GrundfrequenzDC/50 Hz/60 HzDC/50 Hz/60 Hz/400 Hz
BereicheSpannung: Spannungsmessung 1000,0 Veff oder DC, transiente Messung 2.200 kVSpitze;
Strom: 50,000 mAAC...5,0000 kAAC, 10,000 ADC...2,0000 kADC (abhängig vom verwendeten Stromsensor);
Leistung: 50,000 W...6,0000 MW (wird automatisch anhand des verwendeten Strombereichs ermittelt)		Spannung: Spannungsmessung 600,00 Veff, Transientenmessung 6,0000 kVSpitze;
Strom: 500,00 mAAC...5,0000 kAAC (abhängig vom verwendeten Stromsensor);
Leistung: 300,00 W...3,0000 MW (wird automatisch anhand des verwendeten Spannungs- und Strombereichs ermittelt)
GrundgenauigkeitSpannung: ±0,2% der Nennspannung,
Strom: ±0,1% rdg. ±0,1% f.s. + Genauigkeit des Stromsensors,
Wirkleistung: DC ±0,5% rdg. ±0,5% f.s. + Genauigkeit des Stromsensors,
AC±0,2% rdg. ±0,1% f.s. + Stromsensorgenauigkeit		Spannung: ±0,1% der Nennspannung,
Strom: ±0,1% rdg. ±0,1% v.E. + Genauigkeit des Stromsensors,
Wirkleistung: ±0,2% rdg. ±0,1% f.s. + Genauigkeit des Stromsensors
Messgrößen
  1. Transiente Überspannung: 200 kHz Abtastung.
  2. Frequenzzyklus: Berechnet als ein Zyklus.
  3. Spannung (1/2) effektiv, Strom (1/2) effektiv: Berechnung für einen Zyklus, der jeden halben Zyklus aufgefrischt wird.
  4. Spannungsüberhöhung, Spannungseinbrüche, Spannungsunterbrechung, RVC (Ver. 2.0 oder später): Spannung (1/2) RMS-Berechnung.
  5. Einschaltstrom: Halbzyklusberechnung: Berechnet als Strom-Effektivwert für Stromsignalformdaten, die jede Halbwelle abgetastet werden.
  6. Frequenz 200 ms: Berechnet als 10 oder 12 Zyklen.
  7. 10-Sekunden-Frequenz: Berechnet als Gesamtzykluszeit während des angegebenen Zeitraums von 10 s.
  8. Spitze der Spannungswellenform, Spitze der Stromwellenform.
  9. Spannung, Strom, Wirkleistung, Scheinleistung, Blindleistung, Wirkenergie, Scheinenergie, Blindenergie, Energiekosten, Leistungsfaktor, Verschiebungsleistungsfaktor, Spannungsunsymmetriefaktor, Stromunsymmetriefaktor.
  10. Spannungsscheitelfaktor, Stromscheitelfaktor.
  11. Oberschwingungen/Harmonische Phasenwinkel (Spannung/Strom), Oberschwingungsleistung: 0. bis 50.
  12. Oberschwingungs-Phasenwinkel Spannung/Strom: 1. bis 50. Ordnung.
  13. Gesamtklirrfaktor der Oberschwingungen (Spannung/Strom).
  14. Zwischenharmonische (Spannung/Strom): 0,5. bis 49,5. Ordnung.
  15. K-Faktor (Multiplikationsfaktor).
  16. IEC-Flackern, ΔV10-Flackern.
  1. Transiente Spannung: 2 MHz Abtastung.
  2. Frequenzzyklus: Berechnet als ein Zyklus, 40 bis 70 Hz.
  3. Spannung (1/2) RMS: Berechnung für eine Periode, die jede halbe Periode aufgefrischt wird; Strom (1/2) RMS: Berechnung für eine halbe Periode.
  4. Spannungsschwankungen, Spannungseinbrüche, Spannungsunterbrechungen.
  5. Einschaltstrom.
  6. Vergleich der Spannungswellenform.
  7. Momentanwert des Flickers: Gemäß IEC61000-4-15.
  8. 200 ms Frequenz: Berechnet als 10 oder 12 Zyklen, 40 bis 70 Hz.
  9. 10 s Frequenz: Berechnet als die gesamte Zykluszeit während der angegebenen 10 s Periode, 40 bis 70 Hz.
  10. Spitze der Spannungswellenform, Spitze der Stromwellenform.
  11. Spannung, Strom, Wirkleistung, Scheinleistung, Blindleistung, Wirkenergie, Blindenergie, Leistungsfaktor, Verschiebungsleistungsfaktor, Spannungsunsymmetriefaktor, Stromunsymmetriefaktor und Wirkungsgrad.
  12. Oberschwingungsanteil hoher Ordnung (Spannung/Strom): 2 kHz bis 80 kHz.
  13. Oberschwingungen/Harmonische Phasenwinkel (Spannung/Strom), Oberschwingungsleistung: 0. bis 50. Ordnung.
  14. Phasenwinkel der harmonischen Spannung/Strom: 1. bis 50. Ordnung.
  15. Gesamtklirrfaktor der Oberschwingungen (Spannung/Strom).
  16. Zwischenharmonische (Spannung/Strom): 0,5. bis 49,5. Ordnung.
  17. K-Faktor (Multiplikationsfaktor).
  18. IEC-Flackern, &Detla;V10-Flackern.
AufzeichnungMax. Aufzeichnungsintervall 1 Jahr, max. Anzahl der aufzeichenbaren Ereignisse: 9999 x 365 TageWiederholtes Einschalten: 1 Jahr, max. Aufzeichnungsereignis: 9999 x 366 Tage (bis 9999 Ereignisse pro Tag);
Wiederholtes Ausschalten: 35 Tage, max. zulässiges Ereignis: 9999 Ereignisse
SchnittstellenSD/SDHC-Speicherkarte, RS232C (für Kommunikation/LR8410-Verbindung), LAN (HTTP-Server/FTP/E-Mail senden), USB 2.0 (für Kommunikation); Logger-Konnektivität: Sendet Messwerte drahtlos an den Logger unter Verwendung eines Bluetooth-Funktechnologie-Serienkonvertierungsadapters (unterstützte Geräte: Hioki LR8410 Link-kompatible Logger), Ver. 2.0 und höherSD/SDHC-Speicherkarte, LAN (HTTP-Serverfunktion/FTP-Funktion), USB 2.0 (für die Kommunikation)
Anzeige6,5"/16,5 cm TFT-Farb-LCD (640x480 Punkte)
StromversorgungAC-Netzteil Z1002, Akkupack Z1003
Abmessungen (mm)300 x 211 x 68; 2,5 kg (einschließlich Akkupack)

Lieferumfang: HIOKI Netzqualitätsanalysator PQ 3100 oder PQ 3198, Bedienungsanleitung, Messanleitung, Spannungskabel L1000-05 Set (rot/gelb/blau/grau/schwarz, Krokodilklemmen, Spiralschläuche), Farbklemmenset (zur Identifizierung der Farbe des Zangensensors), Spiralschläuche, Netzadapter Z1002, Trageriemen, USB-Kabel (1 m), Batteriepack Z1003, PQ ONE (Software, CD).

Modell-Versionen

VersionBeschreibung
PQ3100Netzqualitätsanalysator, nur Hauptgerät ohne Stromsensoren

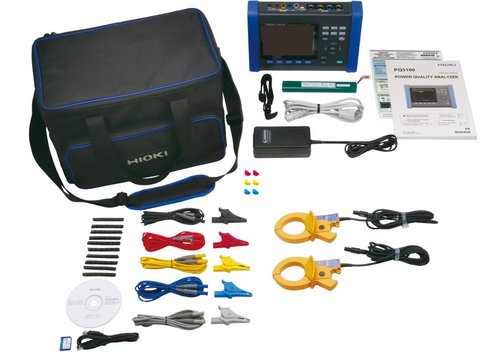

PQ3100-91Netzqualitätsanalysator-Kit, enthält PQ3100-Hauptgerät, 2x Wechselstromsensor CT7136 (600 A), SD-Speicherkarte 2GB Z4001, Transportkoffer C1009

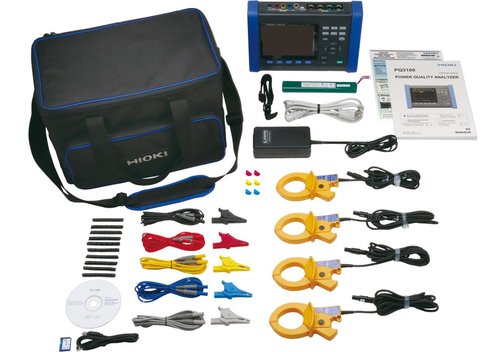

PQ3100-92Netzqualitätsanalysator-Kit, enthält PQ3100 Hauptgerät, 4x Wechselstromsensor CT7136 (600 A), SD-Speicherkarte 2GB Z4001, Transportkoffer C1009

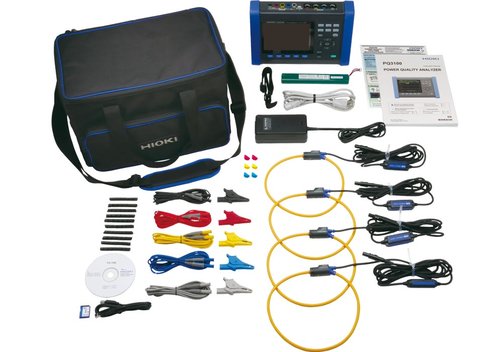

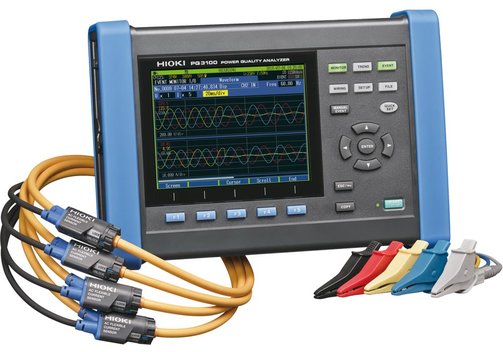

PQ3100-94Netzqualitätsanalysator-Kit, enthält PQ3100 Hauptgerät, 4x flexiblen Wechselstromsensor CT7045 (6000 A), SD-Speicherkarte 2GB Z4001, Transportkoffer C1009
PQ3198Netzqualitätsanalysator, nur Hauptgerät, ohne Stromsensoren

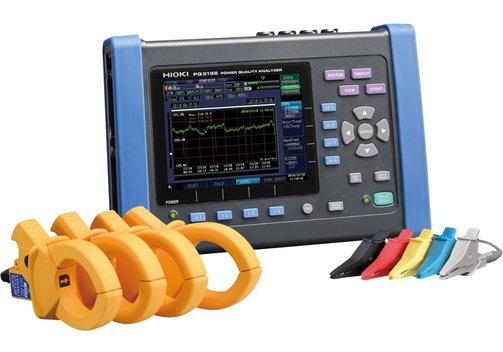

PQ3198-92Netzqualitätsanalysator-Kit, enthält Hauptgerät, 4x AC-Stromsensor CT7136 (600 A), 3x Patchkabel L1021-02, Transportkoffer C1009
PQ3198-94Netzqualitätsanalysator-Bausatz, enthält Hauptgerät, 4x Wechselstromsensor CT7045 (6000 A), 3x Patchkabel L1021-02, Transportkoffer C1009

Angaben zur Produktsicherheit:

Hersteller:
HIOKI E.E. Corporation, 81 Koizumi Ueda, Nagano 386-1192/JPN
www.hioki.com
(EU-Niederlassung Deutschland)

Datasheet_HIOKI_PQ31xx_en.pdf
