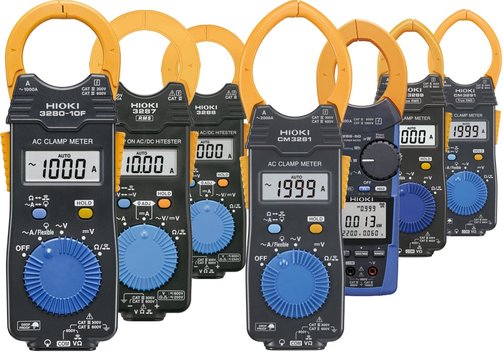

HIOKI 32xx/CM32xx Zangenmessgeräte-Serie
- Sichere, langlebige und zuverlässige Mittelwert- oder Echteffektivwert-Zangenmessgeräte für AC oder AC/DC.
- Modelle mit "Slim Jaw"/schlanken Zangen-Backen: Lässt sich leicht in überfüllten Kabeln einklemmen.
- Modell CM3286: Bluetooth-Kommunikation mit optionalem oder mitgeliefertem Z3210-Adapter.
Modell-Übersicht
| Modell | 3280 | 3287 | 3288 | CM3281 | CM3286 | CM3289 | CM3291 |
| Durchmesser der Zangen-Kernbacke | ⌀33 mm | ⌀35 mm | ⌀35 mm | ⌀46 mm | ⌀46 mm | ⌀33 mm | ⌀46 mm |
| AC-Messsystem | Mittelwert | Echter Effektivwert | Mittelwert; Echter Effektivwert (-20) | Mittelwert | Echter Effektivwert | Echter Effektivwert | Echter Effektivwert |
| Frequenz-Charakteristik | 50/60 Hz | 10 Hz...1 kHz | 10...500 Hz | 50/60 MHz | 45 Hz...1 kHz | 40 Hz...1 kHz | 40 Hz...1 kHz |
| AC-Strom (Auflösung), garantierter Genauigkeits-Bereiche | 1000 A (0,01); 4...1000 A | 100 A (0,01); full display range1) | 1000 A (0,1); full display range1) | 2000 A (0,01); 4...1999 A | 600 A (0,001); 0,06...600 A | 1000 A (0,01); 4...1000 A | 2000 A (0,01); 4...1999 A |
| DC-Strom (Auflösung) | - | 100 A (0.01) | 1000 A (0,1) | - | - | - | - |
| AC-Spannung | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V |
| DC-Spannung1) | 600 V | 600 V | 600 V | 600 V | - | 600 V | 600 V |
| Leistung1) | - | - | - | - | 360 kW (AC) | - | - |
| Widerstand | 42 MΩ | 42 MΩ | 42 MΩ | 42 MΩ | - | 42 MΩ | 42 MΩ |
| Temperatur | - | - | - | - | - | - | - |
| Elektrostatische Kapazität | - | - | - | - | - | - | - |
| Frequenz | - | - | - | - | 999,9 Hz | - | - |
| Eilstrom | - | - | - | - | - | - | - |
| Durchgangsprüfung | ✓ | ✓ | ✓ | ✓ | - | ✓ | ✓ |
| Diodentest | - | - | - | - | - | - | - |
| Spannung, berührungslos | - | - | - | - | - | - | - |
| Automatische AC/DC-Erkennung | - | - | - | - | - | - | - |
| Max/Min/Mittelwert | - | - | - | - | ✓ | - | - |
| Bluetooth-Kommunikation | - | - | - | - | ✓ (mit Z3210) | - | - |
| Hintergrundbeleuchtung | - | - | - | - | ✓ | - | - |
| Bildwiederholfrequenze | 2,5 Mal/s | 2,5 Mal/s | 2,5 Mal/s | 2,5 Mal/s | 2 Mal/s | 2,5 Mal/s | 2,5 Mal/s |
| Kategorie der Sicherheitsnorm | V: CAT III 300 V; A: CAT IV 300 V | U: CAT III 300 V I: CAT III 600 V | U: CAT III 300 V I: CAT III 600 V | U: CAT III 300 V I: CAT IV 300 V | CAT IV 600 V; CAT III 1000 V | U: CAT III 300 V I: CAT IV 300 V | U: CAT III 300 V I: CAT IV 300 V |
| Kategorie der Sicherheitsnorm mit P2000 | - | - | - | - | - | - | - |
| IP-Einstufung | IP40 | - | - | - | IP202), IP503) | - | - |
| Versorgung | 1x CR2032 Knopfzelle | 1x CR2032 Knopfzelle | 1x CR2032 Knopfzelle | 1x CR2032 Knopfzelle | 2x LR03 Alkali | 1x CR2032 Knopfzelle | 1x CR2032 Knopfzelle |
| Abmessungen (mm) | 57 x 175 x 16; 100 g | 57 x 180 x 16; 170 g | 57 x 180 x 16; 150 g | 57 x 198 x 16; 103 g | 65 x 241 x 35; 450 g | 57 x 181 x 16; 100 g | 57 x 198 x 16;103 g |
1) Anzeige 0 mit unter 0,06.
2) Spannungsmessung in einem völlig trockenen Zustand. Wenn die Zangenbacken geschlossen sind.
3) Während der Lagerung.
Versionen/Pakete-Übersicht
| Modell | Zangen-Messgerät für | Strombereich | Sicherheit | Messungen | Paket |

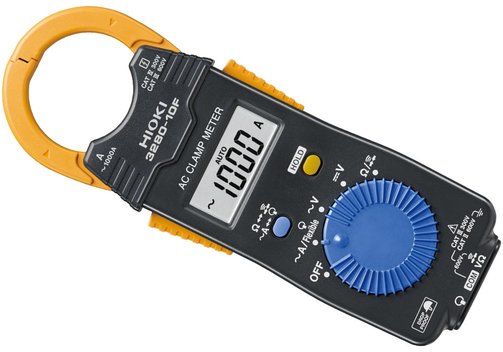

| 3280-10F | AC, Mittelwert berichtigt | 42...1000 AAC | V: CAT III 300 V; A: CAT IV 300 V | AC A, AC+DC V, Widerstand und mehr | - |

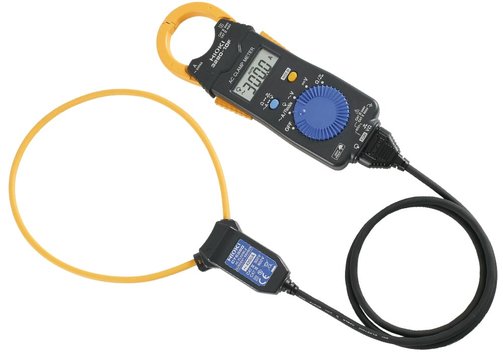

| 3280-70F | AC, Mittelwert berichtigt | 42...1000 AAC | V: CAT III 300 V; A: CAT IV 300 V | AC A, AC+DC V, Widerstand und mehr | CT6280 Strom-Sensor |

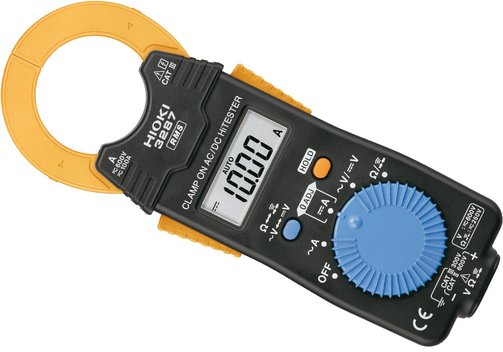

| 3287 | AC/DC, echter Effektivwert | 10/100 A | U: CAT III 300 V, I: CAT III 600 V | Strom, Spannung, Widerstand, Durchgang und mehr | - |

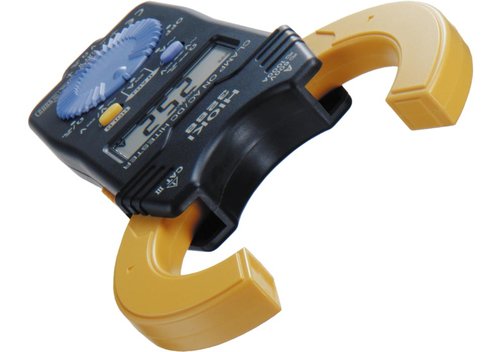

| 3288 | AC/DC, Mittelwert berichtigt | 100/1000 A | U: CAT III 300 V, I: CAT III 600 V | Strom, Spannung, Widerstand, Durchgang und mehr | - |

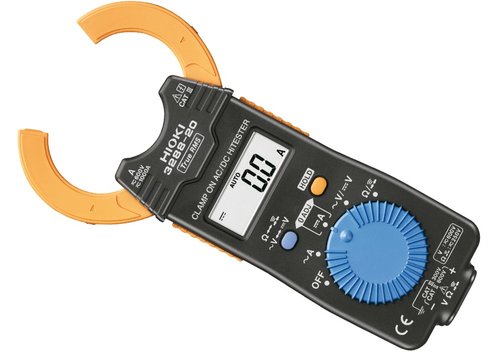

| 3288-20 | AC/DC, echter Effektivwert | 100/1000 A | U: CAT III 300 V, I: CAT III 600 V | Strom, Spannung, Widerstand, Durchgang und mehr | - |

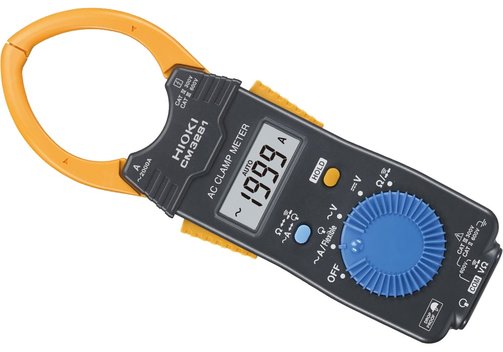

| CM3281 | AC/DC, Mittelwert berichtigt | 42...2000 AAC | CAT III 600 V | DCV, ACV, Widerstand; mit "Slim Jaw" | - |

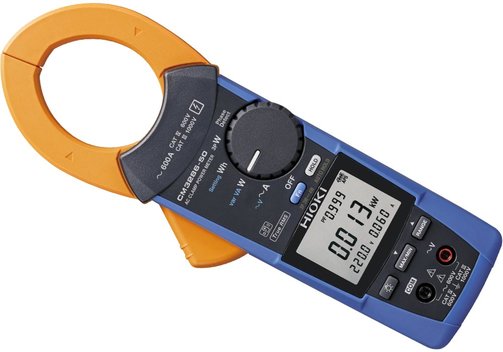

| CM3286-50 | AC, echter Effektivwert | 600 AAC | CAT IV 600 V, CAT III 1000 V | Leistungsmesser, ein- oder dreiphasig (ausgeglichener Zustand/ohne Verzerrung), Phasenwinkel, Leistungsfaktor | - |

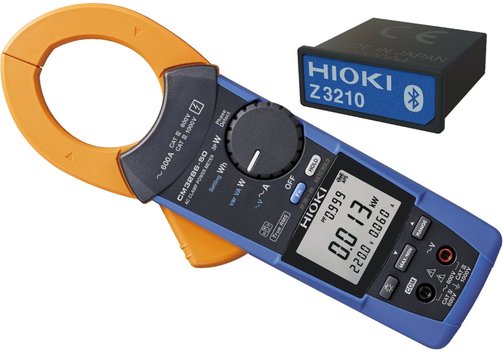

| CM3286-90 | AC, echter Effektivwert | 600 AAC | CAT IV 600 V, CAT III 1000 V | Leistungsmesser, ein- oder dreiphasig (ausgeglichener Zustand/ohne Verzerrung), Phasenwinkel, Leistungsfaktor, Oberschwingungsanalyse | Z3210 Wireless-Dongle |

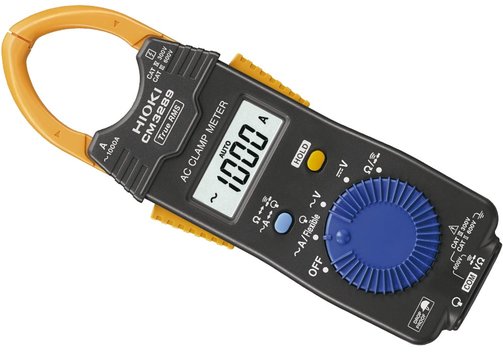

| CM3289 | AC, echter Effektivwert | 42...1000 AAC | CAT III 600 V | AC A, AC+DC V, Widerstand und mehr | - |

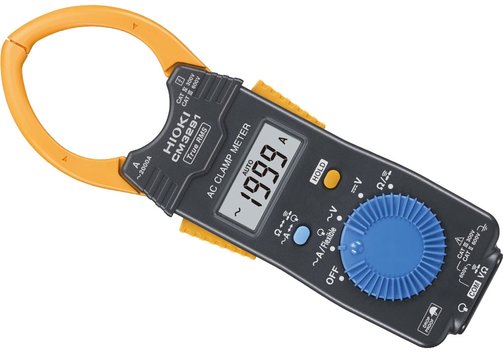

| CM3291 | AC/DC, echter Effektivwert | 42...2000 AAC | CAT III 600 V | DCV, ACV, Widerstand und mehr; mit "Slim Jaw" | - |
