HIOKI BT6065/BT6075 Hochpräzisions-Batterietester
ab €
5.233,62
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Dateien/Downloads
Vorteile der BT60xx für die hochpräzise Zellklassifizierung
- Präzisions-OCV/IR-Tests für Batterien der nächsten Generation mit hoher Kapazität.
- Max. AC-IR-Auflösung 0,01 µΩ, max. DCV-Auflösung 1 oder 10 µV.
- Spannungsanzeige 6½ oder 7½ Stellen.

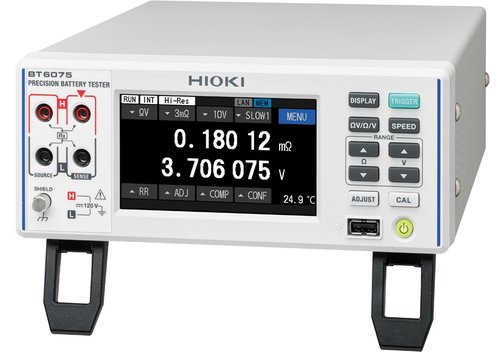

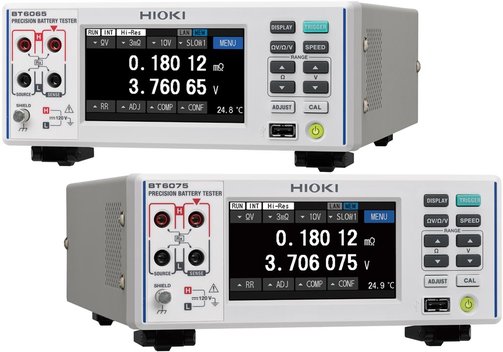

HIOKI BT6065/BT6075 Hochpräzisions-Batterietester
Die Präzisions-Batterietester HIOKI BT6065 und BT6075 sind die ideale Lösung für OCV/AC-IR-Tests von EV-Batteriezellen mit hoher Kapazität und geringem Innenwiderstand. Aufgrund ihrer sehr hohen Auflösung können diese Modelle ein fortschrittliches Zell-Grading/Klassifizierung durchführen. Die HIOKI BT6065/BT6075 Tester erleichtern mit ihren innovativen Funktionen und der Möglichkeit der Hochgeschwindigkeitsprüfung den Aufbau von zuverlässigen und effizienten OCV/IR-Testsystemen erheblich.
- Hochpräzise, schnelle, industrielle OCV/IR-Prüfleistung.
- Kürzere Prüfzeiten mit außergewöhnlicher Reproduzierbarkeit.
- Zwei Prüfgeräte können ohne Interferenz im Tandem arbeiten.
- Kanalspezifische Korrektur.
- Optionaler Multiplexer.
- Unterstützt den nahtlosen Aufbau von Prüfsystemen mit hoher Lebensdauer und langzeitstabilem Prüfsystem-Betrieb.

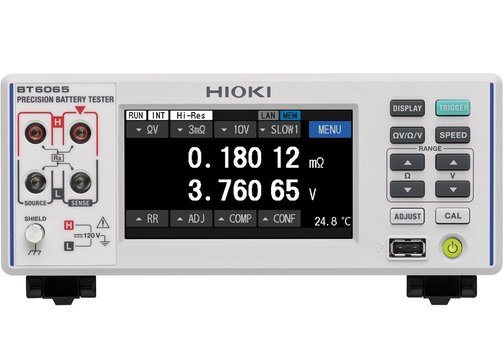

- Batterieprüfgerät BT6065:
- Inline-Test der Formation und des Alterungsprozesses. OCV/AC-IR-Test für Zellscreening.
- Spannungsanzeige 6½-stellig.
- Max. DCV-Auflösung 10 µV, max. AC-IR-Auflösung 0,01 µΩ.

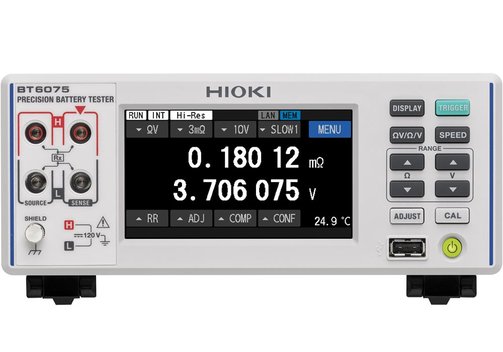

- Batterie-Tester BT6075:
- Anfangs- und End-of-Line (BOL, EOL) Test. Für hochpräzise Zelleneinstufung.
- Spannungsanzeige 7½-stellig.
- Max. DCV-Auflösung 1 µV, max. AC-IR-Auflösung 0,01 µΩ.
Model-Übersicht
| Modell | HIOKI BT6065 | HIOKI BT6075 |
| Widerstandsmessbereiche (hohe Auflösung EIN) | Bereich (Messstrom) | Genauigkeit (SLOW2) | max. Anzeigewert | Auflösung 3 mΩ (300 mA), ±0,08% rdg. ±0,08 µΩ, 5,10000 mΩ, 0,01 µΩ 3 mΩ (100 mA), ±0,08% rdg. ±0,50 µΩ, 5,10000 mΩ, 0,01 µΩ 30 mΩ (100 mA), ±0,08% rdg. ±0,5 µΩ, 51,0000 mΩ, 0,1 µΩ 300 mΩ (10 mA), ±0,08% rdg. ±5 µΩ, 510,000 mΩ, 1 µΩ 3 Ω (1 mA), ±0,10% rdg. ±50 µΩ, 5.10000 Ω, 10 µΩ 30 Ω (1000 µA), ±0,15% rdg. ±0,5 mΩ, 51,0000 Ω, 100 µΩ Messstromfrequenz: 1 kHz ±0,2 Hz Zusätzliche Verschlechterung der Genauigkeit Temperaturkoeffizient: Addieren Sie den folgenden Wert zur Messgenauigkeit, wenn die Temperatur 0...+18°C oder +28...+40°C beträgt: (Messgenauigkeit * 0,1)/°C Addition bei aktivierter Widerstandsmessung MIR-Modus: ±0,01% rdg. zur Widerstandsmessgenauigkeit addieren | |
| DC-Spannungsmessbereiche Bereich | Bereich | SLOW2 | max. Anzeigewert | Auflösung 10 V, ±0,002% rdg. ±20 µV, ±12,00000 V, 10 µV 100 V, ±0,004% rdg. ±0,6 mV, ±120,0000 V, 100 µV | Bereich | SLOW2 | max. Anzeigewert | Auflösung 10 V, ±0,0012% rdg. ±11 µV, ±12,000000 V, 1 µV 100 V, ±0,003% rdg. ±0,60 mV, ±120,00000 V, 10 µV |
| Zusätzliche Verschlechterung der Genauigkeit Temperaturkoeffizient: Addieren Sie den folgenden Wert zur Messgenauigkeit, wenn die Temperatur 0...+18°C oder +28...+40°C beträgt: (Messgenauigkeit * 0,1)/°C | ||
| Temperaturmessbereich | -10.0...+60.0°C (+14...+140°F) Genauigkeit (Gerät + Z2005): ±0,5°C (Messtemperatur von +10,0...+40,0°C) ±1,0°C (Messtemperatur von -10,0...+9,9°C, +40,1...+60,0°C) | |
| Wegwiderstandsmessbereich | Widerstandsbereich | Messstrom | max. Anzeigewert 3 mΩ, 300 mA, 10,0 Ω 3 mΩ, 100 mA, 50,0 Ω 30 mΩ, 100 mA, 50,0 Ω 300 mΩ, 10 mA, 50,0 Ω 3 Ω, 1 mA, 50,0 Ω 30 Ω, 1000 µA, 500 Ω | |
| Abtastzeit | Alle gemeinsamen Messfunktionen ΩV, Ω und V Netzfrequenz | FAST1 | FAST2 | MEDIUM1(MED1) | MEDIUM2(MED2) | SLOW1 | SLOW2 50 Hz, 40 ms, 100 ms, 200 ms, 400 ms, 1000 ms, 2000 ms 60 Hz, 40 ms, 100 ms, 170 ms, 330 ms, 1000 ms, 2000 ms | |
| Ansprechzeit | Ca. 80 ms (wenn nur Widerstand und Spannung einer 4-V-Batterie gemessen werden) | |
| Funktionen | Mittelwertbildung (bis 256 Mal), Kontaktprüfung, Widerstandsselbstkalibrierung, Gleichspannungs-Selbstkalibrierung, Nullabgleich (528 Kanäle), Referenzabgleich (528 Kanäle), Streckenwiderstandsüberwachung, Widerstandsmessung im MIR-Modus, Komparator, Befehlskompatibilität (BT3562A Battery HiTester-kompatibel), Bedienfeldspeicherung (Anzahl der speicherbaren Sätze: 6), Befehlsüberwachung, externer I/O-Test | |

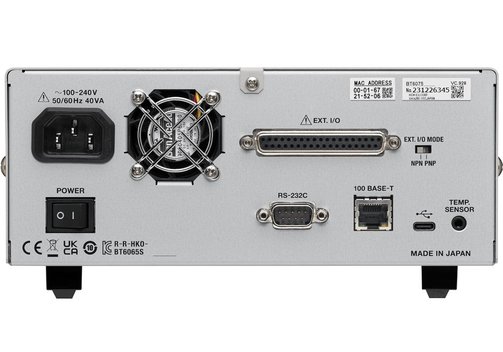

| Schnittstellen | LAN/Ethernet (10BASE T/100BASE-T, TCP/IP), USB (COM-Modus, Stecker Typ-C), USB (MEM-Modus, Stecker Typ-A, das Z4006 USB-Laufwerk wird verwendet), RS232C (9600 bps, 19200 bps, 38400 bps), externe E/A | |
| Stromversorgung | Nennversorgungsspannung +100...+240 VAC; Nennversorgungsfrequenz 50 Hz, 60 Hz; max. Nennleistung 40 VA | |
| Abmessungen (mm) | Ca. 215 x 88 x 313; 3,1 kg (ohne überstehende Teile) | |
Lieferumfang: BT 6065 oder 6075, Netzkabel, Anleitung zur Inbetriebnahme, Bedienungshinweise.
Angaben zur Produktsicherheit:
Hersteller:
HIOKI E.E. Corporation, 81 Koizumi Ueda, Nagano 386-1192/JPN
