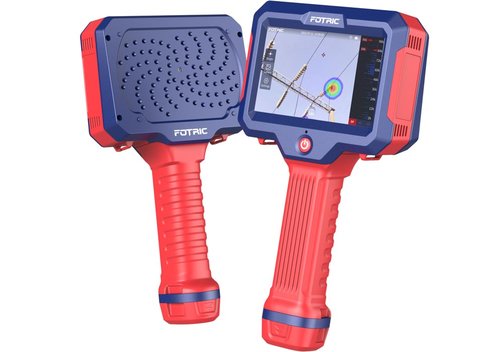

FOTRIC TD3-LD akustische Kamera
Vorteile der TD3-LD Kamera mit 96 eingebauten digitalen MEMS-Mikrofonen
- Schnelle Erkennung von Lecks in Druckgasleitungen, Behältern, Ventilen usw.
- Detektiert Defekte wie Teilentladungen und mechanische Vibrationen in elektrischen Geräten.
- 96 digitale MEMS-Mikrofonkanäle, 192 kHz Abtastrate, 2...96 kHz maximale Bandbreite.
FOTRIC TD3-LD akustische Kamera

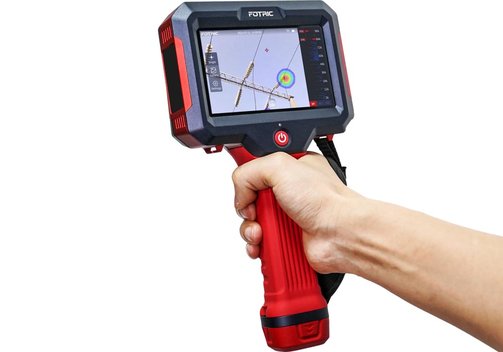

Die FOTRIC TD3-LD ist eine einfach zu bedienende, akustische Handheld-Kamera. Sie kann zur Erkennung von Gaslecks unter Druck in Fabriken, Teilentladungen von elektrischen Geräten und mechanischen Vibrationen von Industrieanlagen sowie anderen Anomalien eingesetzt werden. Der TD3-LD verfügt über 96 eingebaute digitale MEMS-Mikrofone, die in der Lage sind, Ultraschallinformationen selbst in lauten Industrieumgebungen präzise visuell darzustellen und genaue akustische Bilder zu erzeugen. Das akustische Bild wird in Echtzeit auf ein sichtbares digitales Bild überlagert.
- 96 digitale MEMS-Mikrofone.
- 45° Sichtfeld des akustischen Bildes.
- 2...96 kHz Frequenzbereich für Positionierung.
- Betriebsarten: Einzeln, mehrfach, Hologramm.
- Filterung von Hintergrundgeräuschen.
- Auswahl des Frequenzbereichs mit Touchscreen.
- Anzeige des maximalen Schalldrucks auf dem Bildschirm.
- Tonabtastrate 192 kHz.
- Akustische Aktualisierungsrate 25 FPS.
- Arbeitsabstand 0,3...130 m.
- Leckagemodus und Teilentladungsmodus.
- Analyse und Berichterstellung mit SonicLab-Software.
- Unterstützt kostenlose Software- und Firmware-Upgrades.
- 5"/12,7 cm, 800 x 480, kapazitiver LCD-Touchscreen.
- 5 Megapixel Digital-Kamera.
- Datenspeicher-Kapazität 32 GB; Bildformat JPG, Videoformat MP4 (Videodauer 7 min).
- Schnittstellen: Wi-Fi, USB.
- Ladbare, austauschbare Lithiumbatterie.
- Schutzart IP51.
Modell-Übersicht
| Model | FOTRIC TD3-LD | |
| Akustische Parameter | Mikrofon-Kanäle | 96 digitale MEMS-Mikrofone |
| Sichtfeld des akustischen Bildes | 45° | |
| Frequenzbereich für die Positionierung | 2...96 kHz | |
| Schalldruck-Empfindlichkeit | >0,03 L/min (0,3 MPa, 3 m), >0,05 L/min (0,3 MPa, 10 m) | |
| Gemessener Schalldruckbereich | 6 dB SPL bis 120 dB SPL ±1 dB SPL 5 kHz, -10 dB SPL bis 120 dB SPL ±2 dB SPL 20 kHz, -5 dB SPL bis 120 dB SPL ±1 dB SPL 35 kHz, 5 dB SPL bis 120 dB SPL ±3 dB SPL 50 kHz, 20 dB SPL bis 120 dB SPL ±1 dB SPL 65 kHz, 25 dB SPL bis 120 dB SPL ±1 dB SPL 80 kHz | |
| Betriebsarten | Einzeln, mehrfach, Hologramm | |
| Automatische Anhebung | Intensität und Position der Schallquelle hervorheben | |
| Schwellenwerteinstellung | Filterung von Hintergrundgeräuschen | |
| Auswahl des Frequenzbereichs | Auswahl mit Touchscreen | |
| Anzeige des Schalldrucks | Anzeige des maximalen Schalldrucks auf dem Bildschirm | |
| Tonabtastrate | 192 kHz | |
| Akustische Aktualisierungsrate | 25 FPS | |
| Arbeitsabstand | 0,3...130 m | |
| Erkennungsmodus | Leckagemodus + Teilentladungsmodus (PRPD-Diagramm ist im Teilentladungsmodus verfügbar) | |
| Software | Analyse und Berichterstellung: SonicLab; unterstützt kostenlose Software- und Firmware-Upgrades | |
| Anzeige | 5"/12,7 cm, 800 x 480, kapazitiver LCD-Touchscreen; Display-Helligkeit 500 nits | |
| Kamera für sichtbares Licht | 5 Megapixel | |
| Datenspeicher | Kapazität 32 GB; Bildformat JPG, Videoformat MP4 (Videodauer 7 min) | |
| Schnittstellen | Wi-Fi, USB-Anschluss; Kopfhörer: 3,5-mm-Kopfhöreranschluss (nur Monitorton unterstützt) | |
| Versorgung | 7,4 V, 3500 mAh Lithiumbatterie, vor Ort austauschbar, wiederaufladbar; Ladeverfahren: Ladestation | |
| Umgebungsbedingungen | Betriebstemperatur -20...+50°C, <95% rel. Luftfeuchtigkeit, nicht kondensierend | |
| Abmessungen (mm) | 276 x 150 x 59; 1,2 kg | |
| Gehäuse | Material - Hartgummi (PC+ABS), Weichgummi (TPE), Aluminiumlegierung; Schutzart IP51 | |
Lieferumfang: FOTRIC TD3-LD Kamera, Ladestation, Netzteil, Lithium-Ionen-Akku (3x), Hartschalenkoffer, Handschlaufe, Benutzerhandbuch, Packliste, USB-Flash-Laufwerk, TypeC-USB-Adapterkabel.
