FOTRIC 320M Serie kompakte, tragbare Wärmebildkameras
Beschreibung
Dateien/Downloads
Vorteile der 320M-Serie Thermalkameras für bildliche Darstellung von Temperaturverteilungen
- Anvisieren und Aufnehmen großer Szenen mit 49°- und 46°-Weitwinkelobjektiv für Industrie- und Feldanwendungen.
- Thermische Auflösung bis 384 x 288 und Empfindlichkeit bis 40 mK.
- Unterstützt Bildanalyse- und AI-Berichtssoftware FOTRIC NaviTiR System, FOTRIC IRExplorer, FOTRIC AnalyzIR.

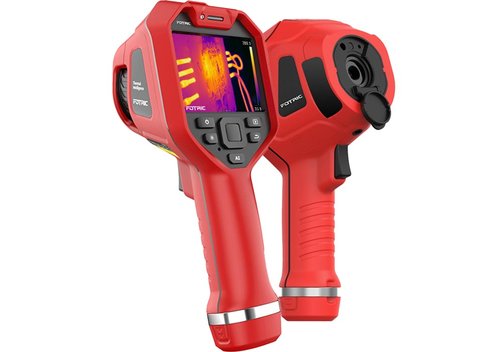

FOTRIC 320M Serie kompakte, Handheld-Wärmebildkameras
Modelle FOTRIC 326M, 325M, 323M, 322M IR-Wärmebildkameras
Die FOTRIC 320M-Serie ist eine Familie portabler Wärmebildkameras für Industrie- und Feldanwendungen. Mit dem eingebauten LED-Licht und dem Laserpointer lassen sich auch schlecht sichtbare Details erkennen. Die Kameras haben einen erweiterten intelligenten Bereich von -20 bis 650°C.
- Mehr Alternativen bei den Arbeitsabständen:
Arbeiten Sie in engen Räumen oder passen Sie größere Ziele mit den 49°- und 46°-Weitwinkelobjektiven an. 25°-Objektive ermöglichen die Prüfung elektrischer Komponenten. - Mit TWB-Bildausgleichstechnologien für intuitivere Inspektionen.
- Erhalten Sie tiefere Einblicke in komplexe Analysen mit bis zu 20 ROIs ("Region of Interest"/"Bereich von Interesse") auf dem Bildschirm.
- Vollständige Fokuskontrolle:
Erzielen Sie schärfere Details durch einfaches Umschalten von fokuslosem auf manuellen Fokus.
Mit einem Mindestfokusabstand von 0,1 m (bei Modellen mit 49°-Objektiv) kommen Sie so nah wie nötig heran. - Angereicherte Inspektions-Ergebnisse:
Nehmen Sie mit einem Bluetooth-Headset wertvolle Sprachkommentare auf und hören Sie sie an.
Fügen Sie wichtige schriftliche Notizen zu Videos und Bildern hinzu. - Reaktionsschneller 3,5"/8,9 cm LCD-Touchscreen und schnelle Benutzeroberfläche für eine reibungslose professionelle Nutzung.

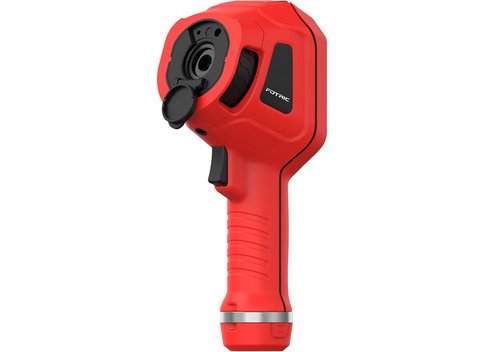

- Leichtes, kompaktes Design, das in jeden Werkzeugkasten oder in die Overall-Tasche passt.
- Schnelleres Erkennen von Problemen mit MagicThermal, einer intelligenten Funktion, die mit nur einem Tastendruck häufig verborgene Details aufdeckt.
- Markieren Sie Bilder desselben Geräts durch Scannen von QR-Codes für die automatische Benennungsfunktion.
- Hochwertige Berichte:
Übertragen Sie Bilder in Sekundenschnelle über Wi-Fi oder eine Hochgeschwindigkeits-SD-Karte.
Automatische Berichte mit der FOTRIC AnalyzIR Software mit einem Klick.
Einfaches Teilen von JPEG-Wärmebildern mit eingebetteten Temperaturwerten.
Radiometrische Videoaufzeichnung auf dem Gerät. - Erstklassige Bilder durch die Kombination von hochempfindlichen Sensoren (40 mK für 264 x 198 Pixel und höher) mit FOTRICs einzigartigen Bildverbesserungs-Algorithmen.
- Schutzart IP54, Falltest aus 2 m Höhe; äußerst widerstandsfähig gegen übliche Umgebungsbedingungen.
Modell-Übersicht
| Model | 326M | 325M | 323M | 322M | ||||
| -L49 | -L25 | -L49 | -L25 | -L49 | -L25 | -L46 | -L25 | |
| Thermische Auflösung | 384 x 288 | 320 x 240 | 264 x 198 | 160 x 120 | ||||
| Superauflösung (SR) | 768 x 576 | 640 x 480 | 528 x 396 | 320 x 240 | ||||
| Wärmeempfindlichkeit (NETD) | 40 mK (0,04°C) bei 30°C | 40 mK (0,04°C) bei 30°C | 40 mK (0,04°C) bei 30°C | 60 mK (0,06°C) bei 30°C | ||||
| Objektivoptionen (nicht austauschbar) | Weitwinkel | Standard | Weitwinkel | Standard | Weitwinkel | Standard | Weitwinkel | Standard |
| Sichtfeld (FOV) | 49° x 36,8° | 25° x 19° | 49° x 36,8° | 25° x 19° | 49° x 36,8° | 25° x 19° | 46,5° x 35° | 25° x 19° |
| IFOV (räumliche Auflösung) | 2,27 mrad | 1,14 mrad | 2,78 mrad | 1,37 mrad | 3,40 mrad | 1,66 mrad | 5,15 mrad | 2,73 mrad |
| Blendenzahl (Brennweite) | f7,5 | f15 | f7,5 | f15 | f7,5 | f15 | f3,3 | f7,5 |
| Minimale Fokusentfernung | 0,1 m | 0,15 m | 0,1 m | 0,15 m | 0,1 m | 0,15 m | 0,1 m | 0,15 m |
| Fokusmodus | Manueller Fokus | |||||||
| Zusätzliche Merkmale | T-DEF: Thermische und sichtbare Lichtbildfusion, Transparenz 0...100%; Bild-im-Bild, in der Größe veränderbar und verschiebbar; TWB: Nichtlineare thermische Farbanzeige; eingebaute digitale Industriekamera mit 8 MP; LED-Lampe | |||||||
| Bildfrequenz | 30 Hz | |||||||
| Temperatur-Analyse | ||||||||
| Temperaturbereich | -20...+650°C | -20...+650°C | -20...+650°C | -20...+550°C | ||||
| -20...+120°C, 0...+650°C | -20...+120°C, 0...+650°C | -20...+120°C, 0...+650°C | -20...+120°C, 0...+550°C | |||||
| Messgenauigkeit | ±2°C oder 2%, je nachdem, welcher Wert größer ist (bei Umgebungstemperatur: 25°C) | |||||||
| Unterstützte Funktionen | Intelligente automatische Bereichsanpassung; Emissionsgrad; Umgebungstemperatur; reflektierte Temperatur; relative Feuchtigkeit; Messabstand; IR-Fensterkompensation; Temperaturanstieg; ROI-Alarm; ROI-Emissionsgrad | |||||||
| Bildanzeige | ||||||||
| Bildschirm | 3,5"/8,9 cm Touchscreen; automatische Bildschirmabschaltung unterstützt | |||||||
| Bildmodus | Wärmebild, sichtbares Licht, Bild-im-Bild, T-DEF | |||||||
| Paletten | 8: Grau, Eisen, Regenbogen, Grau-Rot, Regen, GlowBow, Medizinisch, Prisma; invertierte Paletten unterstützt | |||||||
| Unterstützte Funktionen | Farbalarme (Temperaturalarme): Über, unter und dazwischen; automatische Skala; manuelle Skala; Berührungsskala; Mindesttemperaturspanne (automatisch: 3°C, manuell: 2°C) | |||||||
| Speicherung und Analyse | ||||||||
| Speicherkarte | TF-Karte 64 GB | |||||||
| Aufnahmemodus | Einzelbildaufnahme und Zeitraffer | |||||||
| Videoaufzeichnung | Vollstrahlungs-Thermovideo (IRS.) und MP4-Videoaufzeichnung. Bis 14 min. | |||||||
| Dateiformat | Vollstrahlungs-Wärmebild (JPEG.), Foto mit sichtbarem Licht, Wärmebildvideo (IRS.) und MP4-Video | |||||||
| Unterstützte Funktionen | Galerie; On-Device-Analyse; Sprachkommentar (120 s); Textkommentar (keine Speicherbegrenzung); Tags; Favoriten (Filter für Lieblingsdateien); QR-Code-Scan, gespeichert in Tags | |||||||
| PC-Analyse- und Report-Software | Fotric AnalyzIR und EasyIR Software, beide kostenfrei; unterstützt Fernanzeige (Fotric AnalyzIR Software); unterstützt Fernsteuerung (Fotric AnalyzIR Software) | |||||||
| Allgemeine Daten | ||||||||
| Spektralbereich | ca. 7...14 µm | |||||||
| IR-Detektortyp | Ungekühlter FPA-Infrarot-Detektor | |||||||
| Detektorabstand | 17 µm | |||||||
| Digitaler Zoom | 1 - 8x, stufenlos | |||||||
| Unterstützte Sprachen | Englisch, Spanisch, Koreanisch, traditionelles Chinesisch | |||||||
| Laserpointer | Level 2, Wellenlänge 635 nm, Leistung <1 mW | |||||||
| Schnittstellen | USB (USB Typ-C; USB 3.0/2.0-konform, USB-OTG unterstützt); Bluetooth- (BT4.2 LE) Unterstützung, für Headset; Wi-Fi (2,4 GHz und 5 GHz Kanal, 802.11a/b/g/n/ac): Verbindung mit Computer und Smartphone über Wi-Fi/Hotspot, Datenübertragung über FTP; Geografischer Standort: Unterstützung, GPS; HDMI (Micro HDMI, HDMI 1.4-konform) unterstützt 1080P Bildübertragung in 60 Hz; Speicherkartenschnittstelle: TF-Karte, Hot-Plug unterstützt | |||||||
| Stromversorgung | Wiederaufladbarer Li-Ionen-Akku, 3,6 V, 5000 mAh; Lademethoden: Unterstützung von Akku-Dock-Adapter und Typ-C-Schnittstelle (kompatibel zu Handy-Ladegeräten) | |||||||

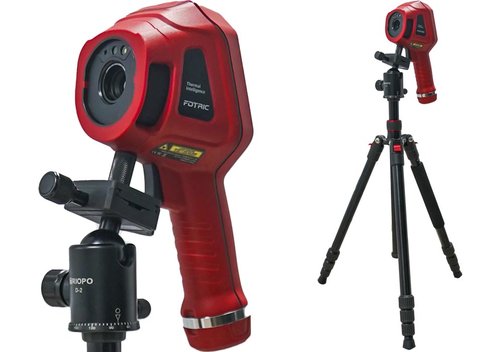

| Abmessungen (mm) | 243 x 95 x 142; 730 g (inkl. Akku); Schutzart IP54; Stativgewinde UNC 1/4-20-Gewindebohrung | |||||||
| Umgebungsbedingungen | Betriebstemperatur -20...+50°C; Lagertemperatur -40...70°C (ohne Akku); max. 95% relative Luftfeuchtigkeit (Betrieb und Lagerung); Fall: Ausgelegt für 2 m Falltest (GB/T 2423.8/IEC 60068-2-32) | |||||||
| Gewährleistung | 2 Jahre auf die Kamera, 10 Jahre auf den IR-Detektor | |||||||
| Empfohlener Kalibrierungszyklus | 2 Jahre | |||||||
Lieferumfang: Handheld-Wärmebildkamera FOTRIC 326M, 325M, 323M oder 322M, tragbare Softtasche, tragbarer Hartschalenkoffer, Dokumentationen (Prüfzertifikat, Kalibrierungszertifikat, Warranty-Karte, Packliste), Schnellstart-Benutzerhandbuch, USB-Typ-C-Kabel, Micro-HDMI-Kabel, TF-Kartenleser, Netzteil, 2 Stück Batterien.
