FOTRIC 320F Serie kompakte, tragbare Wärmebildkameras
Beschreibung
Dateien/Downloads
Vorteile der 320F-Serie Thermalkameras für bildliche Darstellung von Temperaturverteilungen
- Anvisieren und Aufnehmen großer Szenen mit 49°- und 46°-Weitwinkelobjektiv für Industrie- und Feldanwendungen.
- Thermische Auflösung bis 384 x 288 und Empfindlichkeit bis 40 mK.
- Unterstützt Bildanalyse- und AI-Berichtssoftware FOTRIC NaviTiR System, FOTRIC IRExplorer, FOTRIC AnalyzIR.

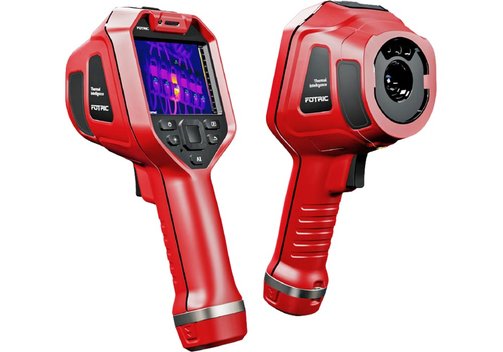

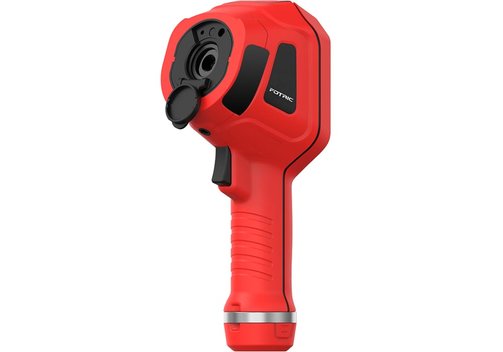

FOTRIC 320F Serie kompakte, Handheld-Wärmebildkameras
Modelle FOTRIC 326F-L49, 325F-L49, 323F-L49, 322F-L46, 321F-L46 IR-Wärmebildkameras
Die Handheld-Wärmebildkameras der FOTRIC 320F-Serie helfen, mechanische, elektrische und in Gebäuden versteckte thermische Anomalien mit optimalen Bildern zu erkennen. Mit einer eingebauten LED-Lampe und einem Laserpointer lassen sich auch schlecht sichtbare Details erkennen. Die Kameras sind die idealen Werkzeuge für Industrie- und Feldanwendungen.
- Mit dem Weitwinkel-Objektiv können große Bereiche anvisiert und aufgenommen werden.
- Messen Sie Temperaturen von -20 bis 550°C mit automatischer Bereichsanpassung.
- Immer im Fokus: Fokussierungsfreie Thermo- und Digitalkamera, geeigneter Arbeitsabstand bis herunter zu 0,5 m.
- Einfache Bedienung: Reaktionsschneller 3,5"/8,9 cm großer Touchscreen und schnelle Benutzeroberfläche für ein reibungsloses Arbeiten.
- Kompakt und leicht.
- Freihändige Notizen: Aufnahme von Sprachnotizen und Abhören von Alarmen über ein Bluetooth-Headset.
- Kennzeichnen Sie Bilder mit dem Gerätenamen per QR-Code-Scanner.
- Übertragen Sie Bilder in Sekundenschnelle über Wi-Fi oder eine Speicherkarte (64 GB).
- Betrachten von Wärmebildern und Videos auf nahezu jedem Gerät (JPEG- und MPEG4-Formate).
- Automatische Berichte mit nur einem Klick über die FOTRIC AnalyzIR Software.
- Staub- und wasserdicht (IP54), für Stürze aus 2 m Höhe ausgelegt: Äußerst widerstandsfähig gegen übliche Umgebungsbedingungen.
Modell-Übersicht
| Modell | 326F-L49 | 325F-L49 | 323F-L49 | 322F-L46 | 321F-L46 |
| Thermische Auflösung | 384 x 288 | 320 x 240 | 264 x 198 | 160 x 120 | 128 x 96 |
| Superauflösung (SR) | 768 x 576 | 640 x 480 | 528 x 396 | 320 x 240 | 256 x 192 |
| Wärmeempfindlichkeit (NETD) | 40 mK (0,04°C) bei 30°C | 40 mK (0,04°C) bei 30°C | 40 mK (0,04°C) bei 30°C | 60 mK (0,06°C) bei 30°C | 60 mK (0,06°C) bei 30°C |
| Objektiv | Weitwinkel | Weitwinkel | Weitwinkel | Weitwinkel | Weitwinkel |
| Sichtfeld (FOV) | 49° x 36,8° | 49° x 36,8° | 49° x 36,8° | 46,5° x 35° | 46,5° x 35° |
| IFOV mit Standardobjektiv (räumliche Auflösung) | 2,27 mrad | 2,78 mrad | 3,40 mrad | 5,15 mrad | 6,44 mrad |
| Blendenzahl (Brennweite) | f7,5 | f7,5 | f7,5 | f3,3 | f3,3 |
| Minimaler Fokusabstand | 0,5 m | 0,5 m | 0,5 m | 0,5 m | 0,5 m |
| Fokusmodus | Fixfokus/0,5 m Fokus frei | ||||
| Zusätzliche Merkmale | T-DEF: Thermische und sichtbare Lichtbildfusion, Transparenz 0...100%; Bild-im-Bild, in der Größe veränderbar und verschiebbar; TWB: Nichtlineare thermische Farbanzeige; eingebaute 8 MP digitale Industriekamera; LED-Lampe | ||||
| Bildfrequenz | 30 Hz | ||||
| Temperatur-Analyse | |||||
| Temperaturbereich | -20...+550°C | ||||
| Messgenauigkeit | ±2°C oder 2%, je nachdem, welcher Wert größer ist (bei 25°C Umgebungstemperatur) | ||||
| Unterstützte Funktionen | Intelligente automatische Bereichsanpassung; Emissionsgrad; Umgebungstemperatur; relative Luftfeuchtigkeit; Messabstand; ROI-Alarm ("Region of Interest"/"Bereich von Interesse") | ||||
| Bildanzeige | |||||
| Bildschirm | 3,5"/8,9 cm Touchscreen; automatische Bildschirmabschaltung unterstützt | ||||
| Bildmodus | Wärmebild, sichtbares Licht, Bild-im-Bild, T-DEF | ||||
| Paletten | 8: Grau, Eisen, Regenbogen, Grau-Rot, Regen, GlowBow, Medizinisch, Prisma | ||||
| Unterstützte Funktionen | Farbalarme (Temperaturalarme): Über, unter und dazwischen; automatische Skala; manuelle Skala; Berührungsskala; Mindesttemperaturspanne (automatisch: 3°C, manuell: 2°C) | ||||
| Speicherung und Analyse | |||||
| Speicherkarte | TF-Karte 64 GB | ||||
| Aufnahmemodus | Einzelbildaufnahme und Zeitraffer | ||||
| Videoaufzeichnung | Vollstrahlungs-Thermovideo (IRS.) und MP4-Videoaufzeichnung. Bis 14 min | ||||
| Dateiformat | Vollstrahlungs-Wärmebild (JPEG.), Foto mit sichtbarem Licht, Wärmebildvideo (IRS.) und MP4-Video | ||||
| Unterstützte Funktionen | Galerie; On-Device-Analyse; Sprachkommentar (120 s); Textkommentar; Tags; Favoriten (Filter für Lieblingsdateien); QR-Code-Scan, gespeichert in Tags | ||||
| PC-Analyse- und Report-Software | Fotric AnalyzIR und EasyIR Software, beide kostenfrei; unterstützt Fernanzeige (Fotric AnalyzIR Software); unterstützt Fernsteuerung (Fotric AnalyzIR Software) | ||||
| Allgemeine Daten | |||||
| Spektralbereich | ca. 7...14 µm | ||||
| IR-Detektortyp | Ungekühlter FPA-Infrarot-Detektor | ||||
| Detektorabstand | 17 µm | ||||
| Digitaler Zoom | 1 - 8x, stufenlos | ||||
| Unterstützte Sprachen | Englisch, Spanisch, Koreanisch, traditionelles Chinesisch | ||||
| Laserpointer | Stufe 2, Wellenlänge 635 nm, Leistung <1 mW | ||||
| Schnittstellen | USB (USB Typ-C; USB 3.0/2.0-konform, USB-OTG unterstützt); Bluetooth- (BT4.2 LE) Unterstützung, für Headset; Wi-Fi (2,4 GHz und 5 GHz Kanal, 802.11a/b/g/n/ac): Verbindung mit Computer und Smartphone über Wi-Fi/Hotspot, Datenübertragung über FTP; geografischer Standort: Unterstützung, GPS; HDMI (Micro HDMI, HDMI 1.4-konform) unterstützt 1080P Bildübertragung in 60 Hz; Speicherkartenschnittstelle: TF-Karte, Hot-Plug unterstützt | ||||
| Stromversorgung | Wiederaufladbarer Li-Ionen-Akku, 3,6 V, 5000 mAh; Lademethoden: Unterstützung von Akku-Dock-Adapter und Typ-C-Schnittstelle (kompatibel zu Handy-Ladegeräten) | ||||
| Abmessungen (mm) | 243 x 95 x 142; 730 g (inkl. Akku); Schutzart IP54; Stativgewinde UNC 1/4 -20 Gewindebohrung | ||||
| Umgebungsbedingungen | Betriebstemperatur -20...+50°C; Lagertemperatur -40...+70°C (ohne Akku); max. 95% relative Luftfeuchtigkeit (Betrieb und Lagerung); Fall: Ausgelegt für 2 m Falltest (GB/T 2423.8/IEC 60068-2-32) | ||||
| Gewährleistung | 2 Jahre auf die Kamera, 10 Jahre auf den IR-Detektor | ||||
| Empfohlener Kalibrierungszyklus | 2 Jahre | ||||
Lieferumfang: Handheld-Wärmebildkamera FOTRIC 326F, 325F, 323F, 322F oder 321F, Dokumentation (Prüfzertifikat, Kalibrierungszertifikat, Warranty-Karte, Packliste), Schnellstart-Benutzerhandbuch, USB-Typ-C-Kabel, Micro-HDMI-Kabel, TF-Karte, TF-Kartenleser, Netzteil, 2 Stück Batterien.
Angaben zur Produktsicherheit:
Hersteller:
FOTRIC USA Inc., 2326 Walsh Avenue, Santa Clara, CA/USA
www.fotric.com
Verantwortliche Person:
Meilhaus Electronic GmbH, Am Sonnenlicht 2, 82239 Alling/DEU
