FOTRIC 220Link-Serie F&E Wärmebildkamera
Vorteile der 226Link und 228Link IR-Kameras und AnalyzIR-Software
- Hohe Auflösung bis 640x480 und Empfindlichkeit bis 0,03°C.
- Detailreiche Erfassung von Mikro-Strukturen mit optionalen, präzisen Makro-Objektiven.
- Durchdachte PC-Software für umfangreiche Analysen und Darstellungen.

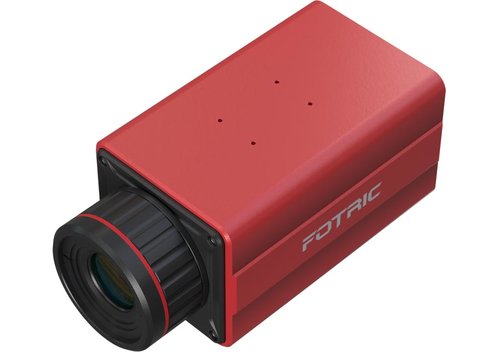

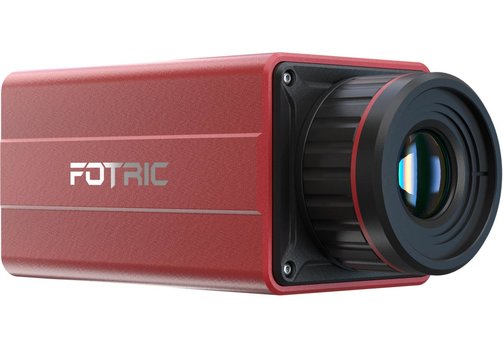

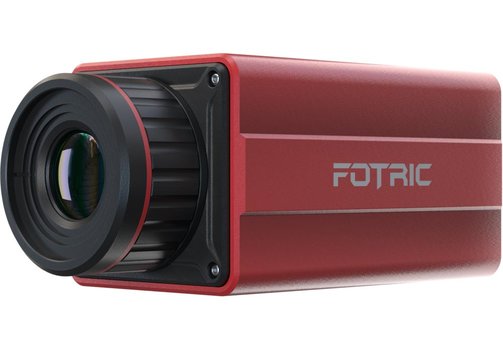

FOTRIC 220Link-Serie F&E Wärmebildkamera
Die Wärmebildkameras der FOTRIC Serie 220Link arbeiten mit hochmoderner Hardware, einschließlich Infrarotdetektor, Hauptverarbeitungschip, FPGA, Stromversorgungs-Chip. Die IR-Kameras können mit einem Standardobjektiv für einen umfassenden Überblick oder mit optionalen 20-µm-, 50-µm- oder 100-µm-Makroobjektiven ausgestattet werden, um die Temperaturverteilung und detaillierte Daten von Mikrostrukturen wie Chips optimal zu erkennen. Die 220Link-Kameras sind mit einer speziellen F&E-Testplattform ausgestattet, die es Forschern ermöglicht, auf flexible, feine und stabile Weise zu beobachten und zu analysieren.
- Infrarot-Detektor bis 640 x 480 Pixel: Liefert ein Wärmebild mit über 300.000 Temperaturpunkten als Datenmatrix.
- Hochmoderner Bildgebungsalgorithmus reduziert das Rauschen erheblich und erhöht die Bildschärfe.
- Thermische Empfindlichkeit bis 0,03°C, für eine genauere Temperaturmessung.
- Hohe EMV-Kompatibilität, verhindert effektiv elektromagnetische Störungen und elektrostatische Aufladung.
- "Entwickelt für Entwickler":
Die FOTRIC 220Link-Serie ist für Anwendungen im Bereich Bildung und Forschung/Entwicklung konzipiert.

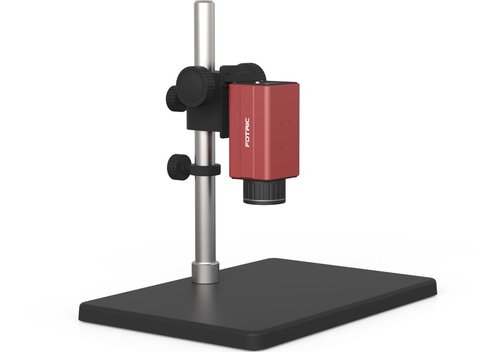

Das einfache und elegante Design macht die Bedienung intuitiv und effizient: Die Testplattform ermöglicht ein einfaches Heben, Drehen, Fixieren und andere praktische Einstellbewegungen.

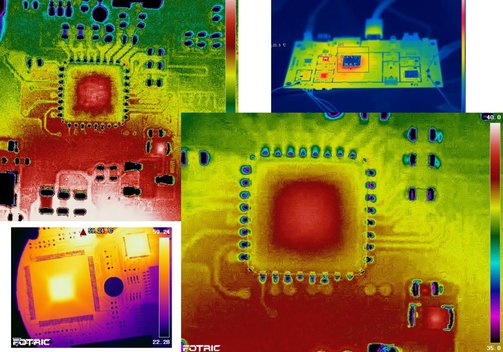

Die Makro-Objektive helfen dem Benutzer, Wärmebilder der Mikrostruktur-Temperaturverteilung und detaillierte Temperaturdaten zu erfassen.
Die manuelle Fokussierung ermöglicht eine flexible und genaue Fokussierung und eine feine Thermogrammerfassung. - PC-Software AnalyzIR bietet umfangreiche und durchdachte Anzeige- und Analyse-Möglichkeiten am PC.
Modell-Übersicht
| Modell | FOTRIC 228Link | FOTRIC 226Link | ||
| Infrarot-Auflösung | 640 x 480 | 384 x 288 | ||
| Thermische Empfindlichkeit (NETD | <0,03°C bei 30°C, 30 mK | <0,05°C bei 30°C, 50 mK | ||
| FOV (Sichtfeld) | 29° x 22° | 30° x 22° | ||
| Räumliche Auflösung (IFOV) | 0,79 mrad | 1,36 mrad | ||
| Minimaler Bildabstand | 0,1 m | 0,3 m | ||
| Brennweite | 21,6 mm | 13 mm | ||
| Optionales Makro-Objektiv | M20 | M50 | M34 | M100 |
| Brennweite | 20 mm | 50 mm | 50 mm | 20 mm |
| Bildpunktgröße | 20 µm | 50 µm | 34 µm | 100 µm |
| Abstand Objektiv zu Objekt | 12,8 mm | 66,3 mm | 45,2 mm | 110,6 mm |
| Infrarot-Spektralband | 8...14 µm | |||
| Detektortyp | Ungekühlter Infrarot-Focal-Plane-Detektor | |||
| Detektorabstand | 1 µm | |||
| Bildwechselfrequenz | 30 Hz | 60 Hz | ||
| Fokustyp | Manuell | |||
| Temperaturbereich | Vollständig -20...+650°C; Bereiche -20...+150°C, 0...+650°C | |||
| Genauigkeit | ±2°C oder 2%, je nachdem, welcher Wert größer ist (Umgebungstemperatur zwischen +15...+35°C) | |||
| Messparameter | Emissionsgrad; Umgebungstemperatur; reflektierte Temperatur; relative Luftfeuchtigkeit; Entfernung; Kompensation der externen Optik | |||
| ROI-Emissionsgrad | Unterstützt | |||
| PC-Software | Analysesoftware AnalyzIR professional | |||
| Paletten | 9 Standardpaletten und 9 invertierte Paletten | |||
| Video-Stream-Kompression | Standard H.264 | |||
| Radiometrischer Datenstrom | Unterstützung von 25 Hz radiometrischem Datenstrom | |||
| ROIs | 5 Punkte, 10 Linien und 10 Regionen, unterstützt Modbus-Ausgang | |||

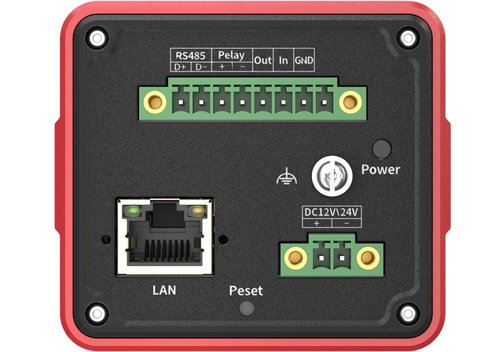

| Schnittstellen | Anschraubbare RJ45-Netzwerkschnittstelle mit Statusanzeige-LED (10M/100M/1000M LAN/Ethernet, adaptiv); Schnittstelle für Alarmeingänge/-ausgänge: 1 Relaisausgang (Belastbarkeit 24 V, 1,5 A), 1 Optokopplerausgang (Ausgangskapazität 3,324 V, max. Ausgangsstrom 35 mA), 1 Optokopplereingang (Eingangskapazität 3,324 V, Eingangsstrom 5...15 mA); serieller Anschluss RS485 | |||
| Stromversorgung | Schraubbare Anschlussklemme; 12 V/24 VDC, PoE; Leistungsaufnahme: | |||
| <4 W | <3 W | |||
| Umgebung | Temperatur -20...+65°C (Betrieb)/-40...+70°C (Lagerung); <90% rel. Luftfeuchtigkeit | |||
| Abmessungen (mm) | 112 x 68 x 60; 490 g (ohne Objektiv und Sockel); Gehäusematerial Aluminiumlegierung; Schutzart IP40 | |||
| Befestigungsart | UNC 1/4-20 Schnittstelle für Stativanschluss von unten und von oben | |||

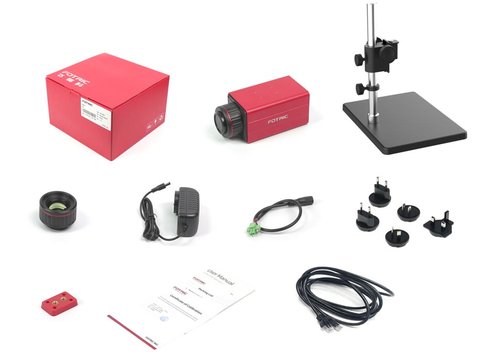

Lieferumfang: Infrarot-Wärmebildkamera, Objektiv, Objektivdeckel, Test-Bench, Netzadapter, Netzwerkkabel, Dokumententasche (Packliste, Kalibrierungszertifikat, Benutzerhandbuch, Qualitätszertifikat, Garantiekarte), Zubehörtasche (Stativadapterblock, 4 M2x5-Schrauben, Inbusschlüssel), Verpackungskarton.
