Keysight Infiniium EXR-Serie Oszilloskope bis 6GHz
ab €
28.520,73
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Zubehör
Dateien/Downloads
Vorteile der Infiniium EXR Hochleistungs-Digital-Speicheroszilloskope (DSO/MSO)
- 4 oder 8 Kanäle, Bandbreiten bis 6 GHz, Wellenform-Aktualisierungsrate >200.000 Wfms/s.
- Verschiedene Upgrades und Optionen zur perfekten Anpassung an Ihre Anforderungen.
- Kombi-Gerät zum Testen von Leistung, Protokoll- und physikalischer Schicht, Konformität etc.

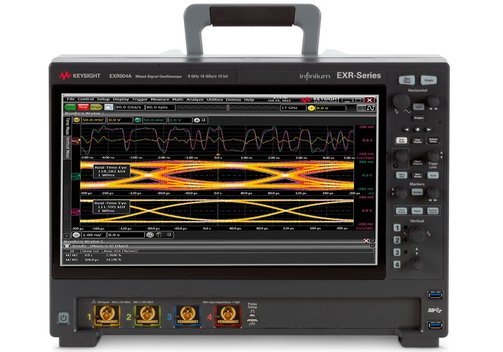

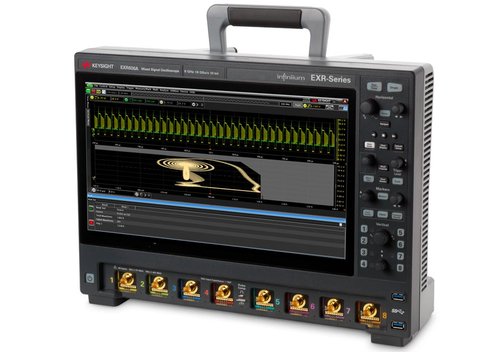

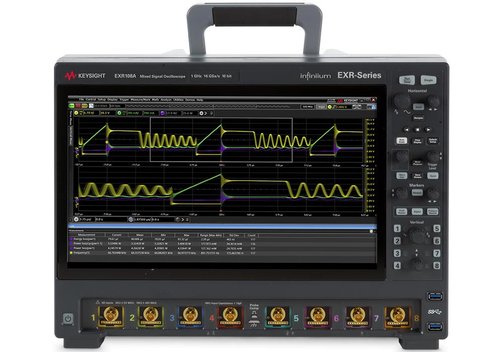

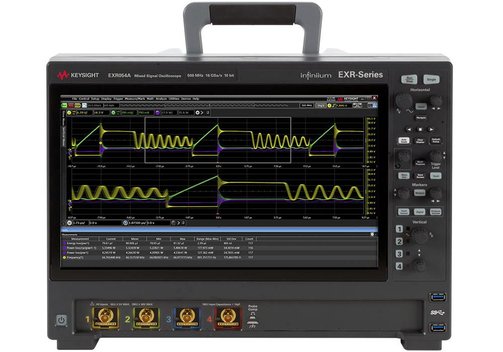

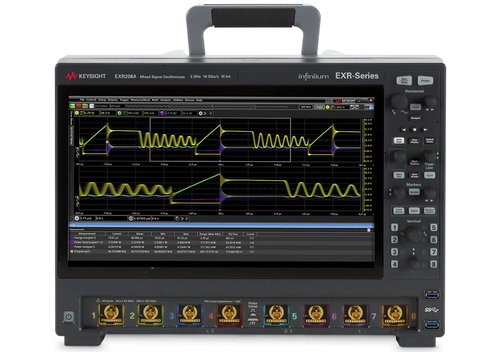

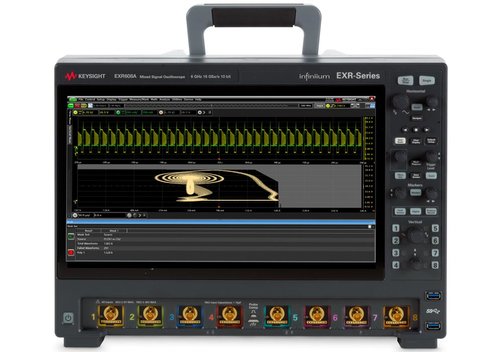

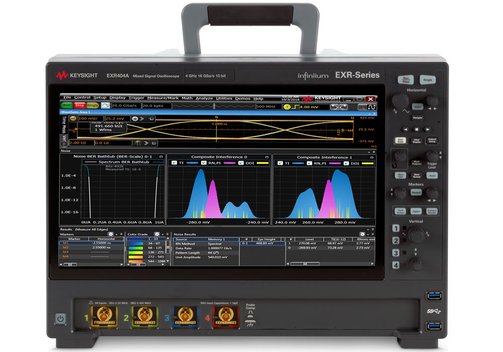

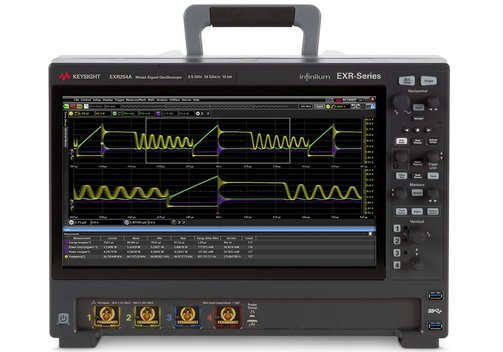

Keysight Infiniium EXR-Serie Oszilloskope bis 6 GHz

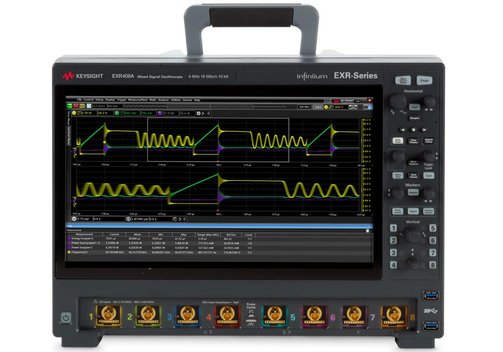

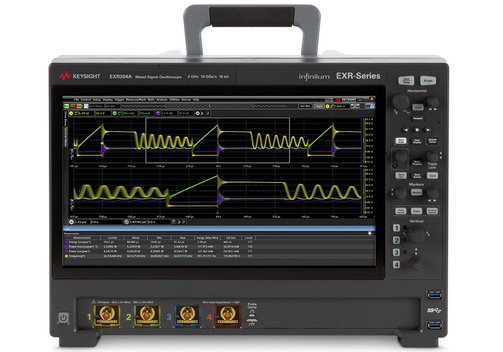

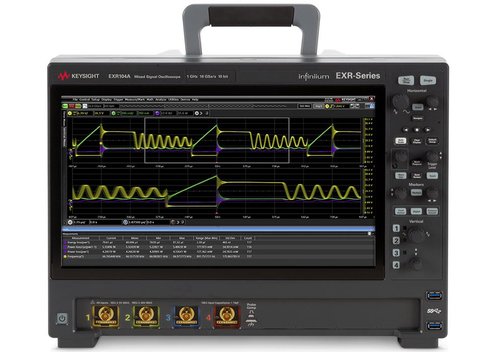

Infiniium EXR054A, EXR058A, EXR104A, EXR108A, EXR204A, EXR208A, EXR254A, EXR258A, EXR404A, EXR408A, EXR604A, EXR608A mit 4/8 Kanälen
Die Keysight EXR-Serie sind Hochleistungs-Oszilloskope mit Bandbreiten von 500 MHz bis 6 GHz und 4 oder 8 Analogkanälen. Die Geräte lassen sich mit verschiedenen Hardware- und Software-Optionen konfigurieren und aufrüsten und damit ideal an Ihre Anforderungen und Ihr Budget anpassen.
- Leistungsstarke Oszilloskope mit 4 oder 8 analogen Kanälen (4-Kanal-Modelle sind aufrüstbar), optional 16 digitale Kanäle (MSO-Option).
- Upgrade-bare Bandbreite 500 MHz, 1, 2, 2,5, 4 oder 6 GHz auf allen 4 Kanälen.
- 16 GS/s Abtastrate; vertikale Auflösung 10 bit, bis zu 16 bit im hochauflösenden Modus.
- Standardspeichertiefe 100 Mpts/Kanal; optional 400 Mpts/Kanal, alle Kanäle oder 1,6 Gpts (Option kombinierter flexibler Speicher).
- Wellenform-Aktualisierungsrate >200.000 Wfms/s.
- Optionen für multifunktionale Instrumente in einem Gerät integriert:
- Oszilloskop (Standard).
- Logik-Analysator (MSO, Option).
- Protokoll-Analysator (verschiedene Optionen).
- Signalgenerator (Option).
- Digitales Voltmeter (Standard).
- Zähler/Summenzähler (Standard).
- FFT.
- Frequenzgang-Analysator.
- Phasenrauschen-Analysator.
- 15,6"/39,6 cm Full-HD kapazitiver Multi-Touch-Bildschirm.
- Windows 10-Betriebssystem.
- LAN/Ethernet (LXI Klasse C), 6x USB 3.0 Host, 1x USB 3.0 Device.
Modell-Übersicht
| Modell | EXR054A | EXR058A | EXR104A | EXR108A | EXR204A | EXR208A | EXR254A | EXR258A | EXR404A | EXR408A | EXR604A | EXR608A |
| Analoge Kanäle | 4 (aufrüstbar) | 8 | 4 (aufrüstbar) | 8 | 4 (aufrüstbar) | 8 | 4 (aufrüstbar) | 8 | 4 (aufrüstbar) | 8 | 4 (aufrüstbar) | 8 |
| Bandbreite | 500 MHz | 1 GHz | 2 GHz | 2,5 GHz | 4 GHz | 6 GHz | ||||||
| Max. Abtastrate | 16 GS/s; vertikale Auflösung 10 bit, bis 16 bit im hochauflösenden Modus | |||||||||||
| Speichertiefe | Standard 100 Mpts/Kanal; optional 400 Mpts/Kanal, alle Kanäle (Option 400 Mpts/Kanal) oder 1,6 Gpts gemeinsam für die Kanäle 1-4, 5-8 (Option 1,6 Gpts kombinierter flexibler Speicher) | |||||||||||
| Max. Anstiegszeit | 860 ps (10-90%), 620 ps (20-80%) | 430 ps (10-90%), 310 ps (20-80%) | 215 ps (10-90%), 155 ps (20-80%) | 172 ps (10-90%), 124 ps (20-80%) | 860 ps (10-90%), 620 ps (20-80%) | 860 ps (10-90%), 620 ps (20-80%) | ||||||
| Wellenform-Aktualisierungsrate | >200.000 Wfms/s | |||||||||||
| ENOB | 9,0 (20 MHz) | |||||||||||
| Rauschen | 43 µV | |||||||||||
| Trigger | Flanke (Kanäle 1-8, digital, line, aux), Flankenübergang (Kanäle 1-4), Flanke-dann-Flanke/Zeit (Kanäle 1-4, digital), Flanke dann Flanke/Ereignis (Kanäle 1-4, digital), Pulsbreiteweite (Kanäle 1-4, digital), Glitch (Kanäle 1-8, digital), Runt (Kanäle 1-4), Timeout (Kanäle 1-4, digital), Pattern/State (Kanäle 1-4, digital), Setup/Hold (Kanäle 1-4), Window (Kanäle 1-4), Protokoll (busabhängig), generisches Protokoll (Kanäle 1-8), Burst (Kanäle 1-4), n-te Flanke (Kanäle 1-8), ODER-verknüpfte Flanken (Kanäle 1-4), InfiniiScan-Zone (Kanäle 1-8), Messgrenze (Kanäle 1-8, digital, line, aux), nicht-monotone Flanke (Kanäle 1-8) | |||||||||||
| Protokoll-Trigger und -Dekodierung | ARINC 429, CAN, CAN-FD, CXPI, FlexRay, I²C, I³C, I²S, JTAG, LIN, MDIO, MIL-STD 1553, RFFE, RS232/UART, SENT, SPI, Quad-SPI, eSPI, SpaceWire, SPMI, SVID, USB 2.0, USB PD, eUSB2, benutzerdefiniertes Manchester, 10/100 Mbps ETH, 100BASE-T1 Automotive ETH | |||||||||||
| Messungen und Funktionen | Maximum.-at-once, maximale Rate, Spannung (analog), Zeit (analog, digital), gemischt (analog), Frequenzbereich/FFT, Pegelqualifizierung, Augendiagramme, Statistikmodi, Mathematik; 4-stelliges Digitalvoltmeter (Standard), 5...10-stelliger Zähler/Summenzähler (Standard) | |||||||||||
| Digitalkanal (Option) | 16 Kanäle (MSO), Analogbandbreite 300 MHz, max. Abtastrate 8 GS/s, alle Kanäle, max. Speichertiefe bei 8 GS/s: 250 Mpts/Kanal, unter 8 GS/s: 125 Mpts/Kanal | |||||||||||
| Signalgenerator (Option) | Wellenformen: DC, Sinus (12,5 mHz...50 MHz), Rechteck und Impuls (0,0125 Hz...20 MHz), Dreieck/Rampe (12,5 mHz...200 kHz), Rauschen (40 MHz Bandbreite), Sinc, exponentieller Anstieg/Abfall, Herz, Gaußimpuls, PRBS, Arbiträr (Wellenformlänge 1.. .122.070 Punkte, Wiederholrate 12,5 mHz...12 MHz, Abtastrate 200 MS/s, On-Screen-Editor oder Import/Export von Daten in und aus Kanälen/Speichern, Import/Export von Daten in und aus einer Datei (.csv), Amplitudenauflösung 14 bit; Modulation AM, FM, FSK | |||||||||||
| Display | 15,6"/39,6 cm Full-HD kapazitiver Multitouch | |||||||||||
| Computersystem | Betriebssystem Windows 10; CPU Intel Core i5-6500, 3,2 GHz; Systemspeicher 8 GB; Festplatte 500 GB ausbaubare SSD, aufrüstbar auf 1 TB SSD; Peripheriegeräte: Optische USB-Maus und Full-Size-Tastatur im Lieferumfang enthalten | |||||||||||
| Schnittstellen | LAN/Ethernet (LXI Klasse C), 6x USB 3.0 Host, 1x USB 3.0 Device, Audio, DisplayPort und VGA | |||||||||||
| Abmessungen (mm) | 327 x 443 x 223; 13,75 kg (4-Kanal) oder 14,5 kg (8-Kanal) | |||||||||||
Lieferumfang: Oszilloskop der Infiniium EXR-Serie EXR 054A, 058A, 104A, 108A, 204A, 208A, 254A, 258A, 404A, 408A, 604A oder 608A, ein passiver 500-MHz-Tastkopf N2873A pro Kanal, Tasche für Tastkopfzubehör, Netzkabel, Abdeckung für Frontplatte, BNC-Kalibrierungskabel, Tastatur und Maus, Keysight E/A-Bibliotheken, Benutzerhandbuch und Programmierhandbuch auf dem Oszilloskop-Laufwerk, 1-Jahres-Werkskalibrierungszertifikat, Servicehandbuch auf www.keysight.com.
Standard- und optionale Funktionen und Zubehör
| Merkmal/Beschreibung | Modell/Option | |
| 4-stelliges Digital-Voltmeter | Standard bei allen EXR-Modellen | |
| 10-stelliger Zähler | Standard bei allen EXR-Modellen | |
| Arbiträr-Signalgenerator, 50 MHz | EXR2WAV | |
| Logik-Analyse, 16 Kanäle (einschließlich N2756A Tastkopf) | EXR2MSO | |
| Frequenzgang-Analysator, 50 MHz | Teil des D9110PWRA oder im Lieferumfang von EXR2WAV enthalten | |
| Phasenrauschen-Analysator | Teil des D9110JITA | |
| Speichererweiterung, 200 Mpts/Kanal | EXR2MEM-001 | |
| Speichererweiterung, 400 Mpts/Kanal | EXR2MEM-002 | |
| Speicheraufrüstung, 1,6 Gpts kombinierter flexibler Speicher | EXR2MEM-004 | |
| Aufrüstung auf 1 TB Wechsel-SSD | EXR2SSD-01T | |
| Zusätzliche austauschbare SSDs, 500 GB | EXR2SSD-500 | |
| ISO 17025-Kalibrierung (nicht akkreditiert) | EXR000-1A7 | |
| ISO 17025-Kalibrierung (akkreditiert) | EXR000-AMG | |
| Rackmount-Kit, 8HE | EXR2RACK | |
| Hartschalen-Transportkoffer, verkauft von CaseCruzer | 3F2002-1910C | |
| BNC(m)- auf SMA(f)-Adapter, DC...10 GHz | 54855-67604 | |
| GPIB-Adapter | ICS-Modell ▸4865B | |
| Protokoll-Analysator | ||
| Low-Speed Seriell | I²C, SPI, Quad SPI, eSPI, RS232, UART, JTAG, I²S, SVID, Manchester, MDIO | D9110LSSP |
| Embedded | 10/100 Mbps Ethernet, USB 2.0, USB-PD, eUSB2, PCIe Gen 1, DisplayPort, AUX | D9110EMBP |
| Low-Speed Automotive | CAN, LIN, CAN-FD, SENT, FlexRay, CAN XL | D9110AUTP |
| MIPI Low-Speed | RFFE, I³C, SPMI | D9110MPLP |
| MIPI C-PHY/D-PHY | C-PHY/D-PHY basierte CSI & DSI (bis 2,5 Gbps) | D9110MCDP |
| MIPI M-PHY | CSI 3, DigRFv4, LLI, UniPro, UFS, SSIC (bis Gear 1 Geschwindigkeit) | D9110MPMP |
| Militär | ARINC 429, MIL-STD 1553, SpaceWire | D9110MILP |
| High-Speed Automotive | 100BASE-T1 Automotive-Ethernet | D9120AUTP |
| USB | USB 2.0, eUSB2, HSIC, USB-PD, USB 3.x, USB4 LS, DisplayPort, AUX | D9110USBP |
| Basisprotokoll-Paket | Enthält D9110LSSP, D9110EMBP, D9110MPLP, D9110MILP, D9110AUTP | D9111BDLP |
| Zusatz-Software | ||
| InfiniiScan Zone Trigger | InfiniiScan visuelle und messbasierte Triggerung | D9110SCNA |
| EZJit Complete | Analyse von Timing-Jitter, vertikalem Rauschen und Phasenrauschen | D9110JITA |
| De-Embedding | Modellierung und Simulation von Kabeln, Sonden und Halterungen | D9110DMBA |
| Erweiterte Signalintegrität | Öffnen von geschlossenen Augendiagramme | D9110ASIA |
| Stromversorgungsintegrität, Schienen, PMICs | Stromversorgungs-Integritätsanalyse (PSIJ, SSN, Victim/Aggressor usw.) | D9110POWA |
| Schaltnetzteile | Stromversorgungsanalyse (Eingang, Schalten, Ausgang, PSRR) | D9110PWRA |
| PAMn-Anwendung | PAMn-Messungen | D9110PAMA |
| Benutzerdefinierte | Anwendung Automatisierung von Fernmessungen und Prüfberichten | D9110UDAA |
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
Angaben zur Produktsicherheit:
Hersteller:
Keysight, 1400 Fountaingrove Parkway, Santa Rosa, CA/USA
www.keysight.com
(Keysight Technologies Deutschland GmbH)
Preis auf Anfrage
