eX-5000 Serie Multi-I/O und Multi-Protokoll DAQ- und Steuerungssystem
Vorteile der eX-5000 USB-, Ethernet-, RS232/485-Remote-I/O-Module
- Hochauflösende 16-bit-Kanäle für Spannung, Strom, RTD, oder Thermoelemente.
- Flexible PC-Konnektivität über USB, Ethernet, RS485/232C, optional CAN.
- Digital-I/O- und Relais-Module für Steuerungs-Anwendungen.
eX-5000 Serie Multi-I/O und Multi-Protokoll DAQ- und Steuerungssystem

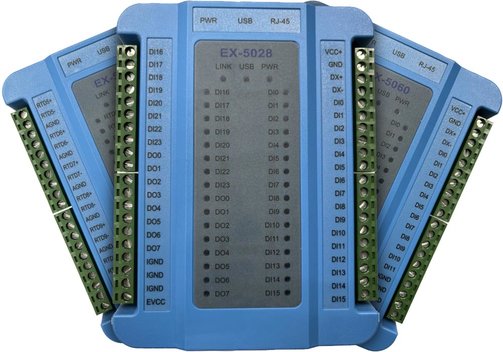

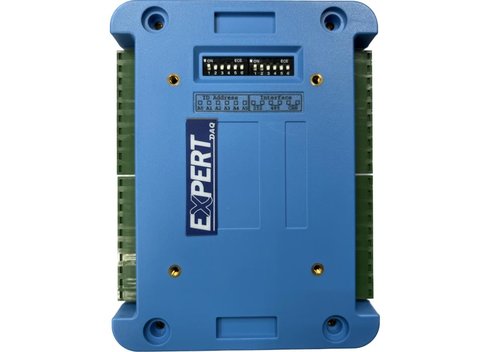

Expert eX-5015, eX-5017, eX-5019, eX-5028, eX-5029, eX-5060 dezentrale Mess-Module
Die eX-5000-Serie sind Mess- und Steuersysteme, die über USB, Ethernet oder RS485/232C an einen PC angeschlossen werden. Je nach Version bieten sie verschiedene I/O-Kanal-Konfigurationen:

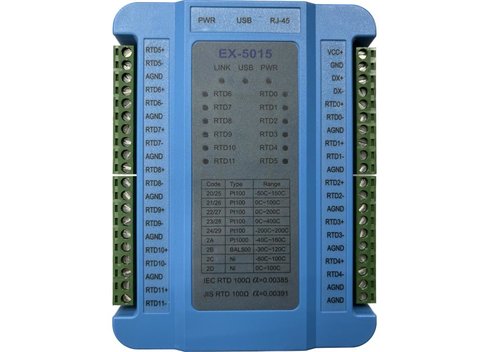

- Das eX-5015 ist ein 16-bit-Eingangsmodul mit 12 Kanälen für Widerstands-Temperatursensoren/RTD (Typ PT100, PT1000, Balco 500, NI604, NI1000), das programmierbare Eingangsbereiche für alle Kanäle bietet.

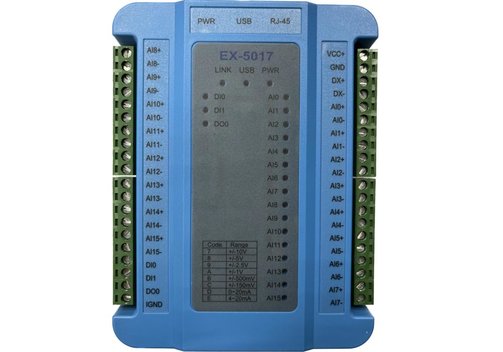

- Das eX-5017 ist ein 16-bit-Analog-Eingangsmodul mit 16 Kanälen und programmierbaren Eingangsbereichen auf allen Kanälen.

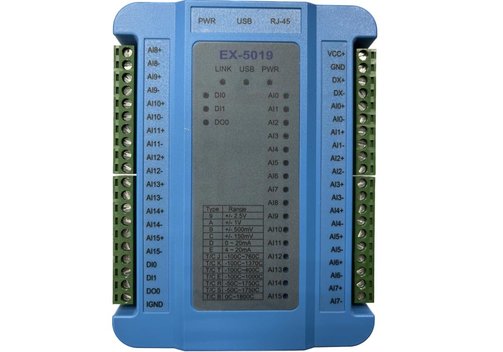

- Das eX-5019 ist ein 16-bit-Eingangsmodul mit 16 Kanälen für Thermoelemente (Typ J, K, T, E, R, S, B), das programmierbare Eingangsbereiche für alle Kanäle bietet. Für jeden analogen Kanal kann ein individueller Bereich konfiguriert werden.

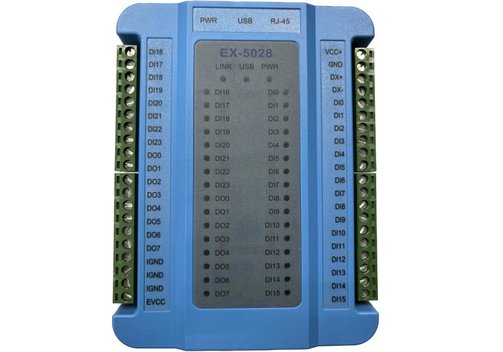

- Das eX-5028 ist ein 8-kanaliges MOSEFT-Ausgangs- und 24-kanaliges Eingangsmodul.

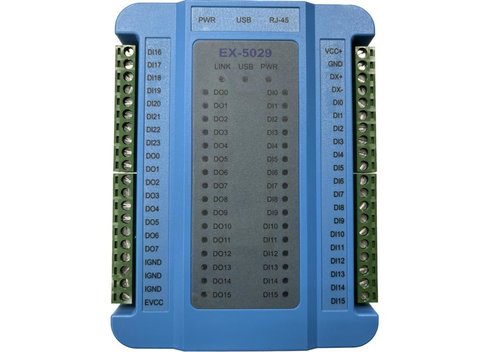

- Das eX-5029 ist ein 16-Kanal-MOSEFT-Ausgangs- und 16-Kanal-Digital-Eingangsmodul.
- Das eX-5060 ist ein 10-Kanal-Relais-Modul und ein 12-Kanal-Digita-Eingangsmodul.
Software-Unterstützung: Die eX-5000-Firmware basiert auf dem Modbus/TCP- und RTU-Standard und ist ein integrierter Modbus/TCP- und RTU-Server. Die Module sind mit den erforderlichen DLL-Treibern und Windows-Dienstprogrammen für Benutzer ausgestattet, die Client-Daten für den eX-5000 benötigen. Benutzer können das DAQ-System über das Windows-Dienstprogramm konfigurieren und über den Modbus/TCP-Treiber oder den Modbus/TCP-OPC-Server in das HMI-Softwarepaket integrieren. Außerdem können Sie den DLL-Treiber und ActiveX verwenden, um Ihre eigenen Anwendungen zu entwickeln.
Modell-Übersicht
| Modell | eX-5015 | eX-5017 | eX-5019 | eX-5028 | eX-5029 | eX-5060 |
| Analoge Eingänge | ||||||
| Anzahl | 12 | 16 | 16 | - | - | - |
| Typ | PT100, PT1000, Balco 500, NI RT | Spannung, Strom | Thermoelemente J, K, T, E, R, S, B | - | - | - |
| Bereiche | PT100: -50...+150°C/0...+100°C, 0...+200°C, 0...+400°C, -200...+200°C; PT1000: -40...+160°C; Balco 500: -30...+120°C; Ni604: -80...+100°C; Ni1000: -0...+100°C | ±10 V, ±5V, ±2,5 V, ±1 V, ±500 mV, ±15 mV; 0...20 mA, 4...20 mA | J: 0... +760°C, K: -100...+1370°C, T: -100...+400°C, E: -100...+1000°C, R: -50...+1750°C, S: -50...+1750°C, B: 0...+1800°C; ±2,5 V, ± 1,0 V, ±500 mV, ±150 mV; 0...20 mA, 4...20 mA | - | - | - |
| Abtastung | 16 bit, 10 S/s | 16 bit, 10 S/s | 16 bit, 10 S/s, 20 S/s, 50 S/s | - | - | - |
| Digital-Eingänge | - | 2, Spannung oder Schalter ein/aus, Isolationsspannung 2000 V | 2, Spannung oder Schalter ein/aus, Isolationsspannung 2000 V | 24, Spannung oder Schalter ein/aus, Isolationsspannung 2000 V | 16, Spannung oder Schalter ein/aus, Isolationsspannung 2000 V | 12, Spannung oder Schalter ein/aus, Isolationsspannung 2000 V |
| Digital-Ausgänge | - | 1, Open-Collector, Isolationsspannung 2000 V | 1, Open-Collector, Isolationsspannung 2000 V | 8, Source-Ausgänge, Isolationsspannung 2000 V | 16, Source-Ausgänge, Isolationsspannung 2000 V | - |
| Relais | - | - | - | - | - | 10, Form A (DPDT); Schaltleistung AC 3 A/125 V, DC 3 A/30 V, 3 A/110 V; Durchbruchspannung OFFENE Kontakte 1000 VAC, Kontakte und Spule 1000 VAC; FCC-Überspannung Kontakte und Spule 1500 V; Isolationswiderstand 100 MΩ (bei 500 VDC); Einschaltzeit 6 ms, Ausschaltzeit 4 ms; min. Schaltspiele 500000 mal (bei 1 A/30 VDC) |
| Eingebauter Watchdog-Timer | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Eingangsisolierung der I/O-Module | 3000 VDC | |||||
| Statusanzeige | Stromversorgung, Kommunikation (Ethernet, USB, RS485/232) | |||||

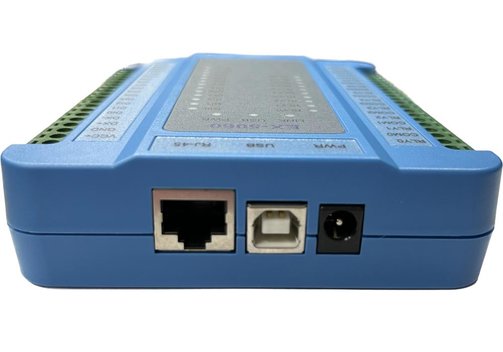

| Schnittstellen | 10/100 Mbps LAN/Ethernet (Modus/TCP Protokoll über TCP/IP); USB 2.0 Highspeed (Modbus RTU/ASCII Protokoll); ES485/232C (Modbus RTU/ASCII Protokoll); optional: CAN; mit integriertem Real Time OS (RTOS) können die eX-5000-Module an alle Kommunikationsschnittstellen gleichzeitig angeschlossen werden | |||||
| Stromversorgung | USB-gespeist (wenn USB-Anschluss); externe Stromversorgung mit ungeregelten 10...30 VDC; Überspannungsschutz und Leistungsumkehr | |||||
| Abmessungen (mm) | 135 x 104 x 29, ABS-Gehäuse | |||||
| Umgebungsbedingungen | Betriebstemperatur -10...70°C, 5...95% relative Luftfeuchtigkeit, nicht kondensierend | |||||
Angaben zur Produktsicherheit:
Hersteller:
TopsCCC Technology Co., LTD., 5F., No 12, Lane 345, Yangguang Street, 11491 Nei-Hu, Taipei/TWN
www.topsccc.com
