eX-9017 8 differenzielle Analog-Eingänge, 12/16bit, für RS485
Staffelpreise
ab €
220,15
inkl. MwSt.
zzgl. Versandkosten
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Zubehör
Dateien/Downloads
Vorteile des eX-9017 mit 8 Analog-Eingängen für mV, ±10 V, 0/4 bis 20 mA
- 8 differenzielle Spannungs-Eingänge.
- Je nach Modell 12 oder 16 bit A/D-Auflösung.
- Kompakte Module für DIN-Hutschienen- oder Wand-Montage.

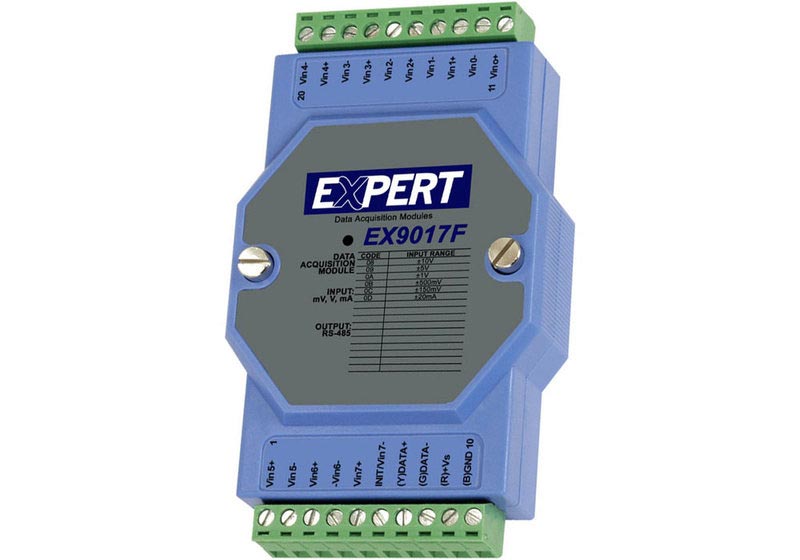

eX-9017 8 differenzielle Analog-Eingänge, 12/16 bit, für RS485
Die eX-9017 Module sind die industrietaugliche Lösung, um dezentral verteilte, differenzielle Spannungs-Signale in Ihren PC zu bringen. Die kompakten, robusten und störsicheren Module eigenen sich ideal für dezentrale Remote-I/O-Netzwerke. Sie können auf DIN-Hutschiene montiert werden. Die Vernetzung erfolgt mit einfacher und preiswerter 2-Draht-Leitung.
- Industrie-Module mit RS485, MODbus-RTU oder Modbus/TCP, TCP/IP für dezentral vernetzten Einsatz.
- 8 differenzielle Spannungs-Eingänge.
- 16 bit/10 Hz oder 12 bit/60 Hz A/D-Wandlung.

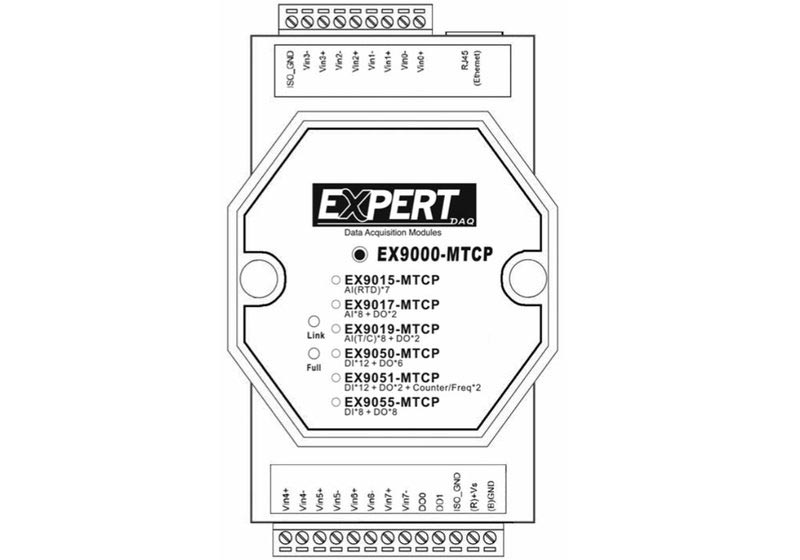

- Modell eX-9017-MTCP zusätzlich 2 Digital-Ausgänge.

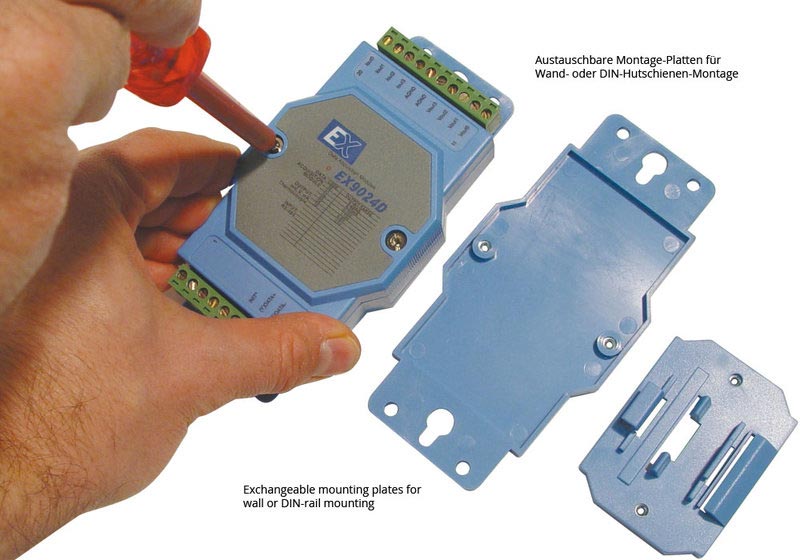

- DIN Hutschienen- oder Wand-Montage - austauschbare Halterung im Lieferumfang, mit wenigen Handgriffen montierbar. Robuste Industrie-Qualität.

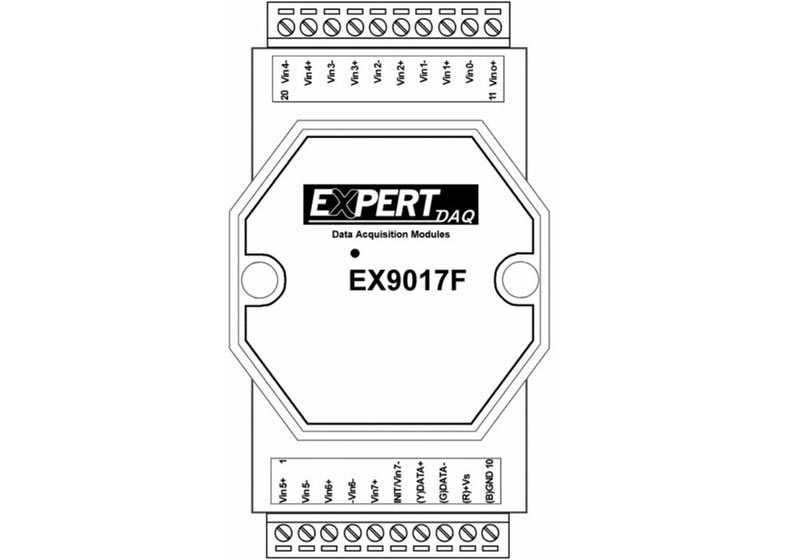

- Absteckbare Schraub-Anschlussklemmen (Signal-Anschlüsse, RS485, "INIT").
- "INIT"-Anschluss: Rücksetzen des Moduls auf Grundeinstellung.
- Erweiterter Temperaturbereich (-25...+70°C).
- Galvanische Trennung von Ein- und Ausgang.
- Konfiguration manuell oder über mitgelieferte Software.
- Spannungsversorgung 10...30 VDC.
- Abmessungen (cm, ohne Verbinder) ca. 7 (B) x 10 (L) x 2 (H). Robuste Kunststoff-Gehäuse.
- Hard- und Software Watchdog.
Modell-Übersicht
| Modell | eX-9017 Serie | |||||||
| Verfügbare Varianten | eX-9017 | eX-9017-M | eX-9017F | eX-9017F-M | eX-9017R | eX-9017FR | eX-9017H-M | eX-9017-MTCP |
| Kanäle | 8 differenziell | 8 differenziell | 8 differenziell | 8 differenziell | 8 differenziell | 8 differenziell | 8 differenziell | 8 differenziell |
| Auflösung | 16 bit | 16 bit | 16/12 bit | 16/12 bit | 16 bit | 16/12 bit | 16/12 bit | 16 bit |
| Summenabtastrate | 10 Hz | 10 Hz | 10/60 Hz | 10/60 Hz | 10 Hz | 10/60 Hz | 10/60 Hz | 10 S/s |
| Spannungsbereiche | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V | ±150 mV, ±500 mV, 0...5 V, ±10 V, 0...20 mA, 4...20 mA |
| Eingangswiderstand | 20 MΩ | 20 MΩ | 20 MΩ | 20 MΩ | 20 MΩ | 20 MΩ | 20 MΩ | >10 MΩ |
| Strombereich | ± 20 mA (extern 125 Ω Widerstand erforderlich) | ± 20 mA (extern 125 Ω Widerstand erforderlich) | ± 20 mA (extern 125 Ω Widerstand erforderlich) | ± 20 mA (extern 125 Ω Widerstand erforderlich) | ± 20 mA (extern 125 Ω Widerstand erforderlich) | ± 20 mA (extern 125 Ω Widerstand erforderlich) | ± 20 mA (extern 125 Ω Widerstand erforderlich) | 0...20 mA/4...20 mA |
| Übersprannungsschutz | - | - | - | - | 240 Veff | 240 Veff | - | ±35 V |
| Genauigkeit | ±0,05% | ±0,05% | ±0,1% | ±0,1% | ±0,1% | ±0,1% | ±0,1% | ±0,1% |
| Isolation | 3000 V | 3000 V | 3000 V | 3000 V | 3000 V | 3000 V | 3000 V | 3000 V |
| Individuelle Kanal-Konfiguration | - | - | - | - | - | - | ✓ | ✓ |
| Digital-I/O | - | - | - | - | - | - | - | 2 Ausgänge, Open-Collector (NPN), Last max. 30 V/500 mA |
| Verbrauch | 1,7 W | 1,7 W | 1,3 W | 1,3 W | 1,3 W | 1,3 W | 1,3 W | 2,0 W |
| Kommunikation | RS485, 300...115200 bps | Modbus-RTU RS485, 300...115200 bps | RS485, 300...115200 bps | Modbus-RTU RS485, 300...115200 bps | RS485, 300...115200 bps | RS485, 300...115200 bps | Modbus-RTU RS485, 300...115200 bps | RJ45 Ethernet; Modbus/TCP, TCP/IP, UDP, ICMP, ARP |
Lieferumfang: Modul, Halterung für Hutschienene- und Wandmontage, Gebrauchsanleitung, Treiber-CD.
Angaben zur Produktsicherheit:
Hersteller:
TopsCCC Technology Co., LTD., 5F., No 12, Lane 345, Yangguang Street, 11491 Nei-Hu, Taipei/TWN
www.topsccc.com
