Keysight E4982A LCR-Messgerät 1MHz bis 300MHz/500MHz/1GHz/3GHz
ab €
27.147,47
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Zubehör
Dateien/Downloads
Vorteile des LCR-Messgeräts E4982A für Hochgeschwindigkeits-Komponententests
- Einzigartige Messgeschwindigkeit und Wiederholbarkeit.
- Ausgezeichnete Genauigkeit und großer Impedanzbereich, Frequenzbereich 1 MHz bis max. 3 GHz.
- LAN/Ethernet-, USB- und GPIB-Schnittstelle.

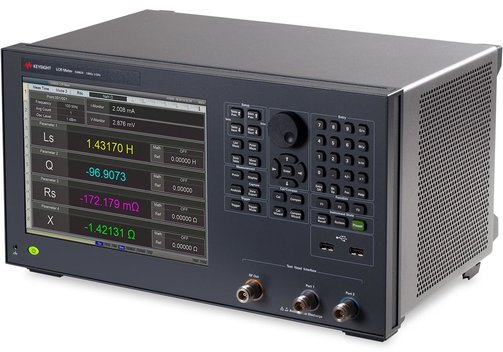

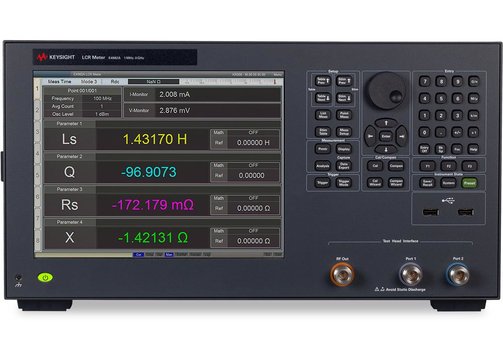

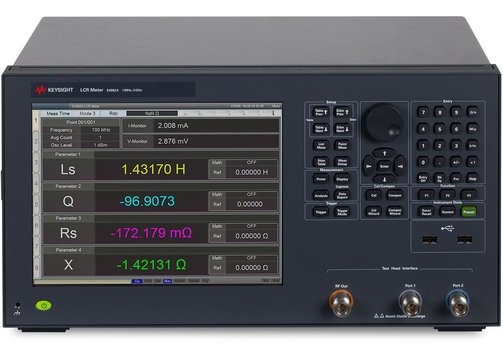

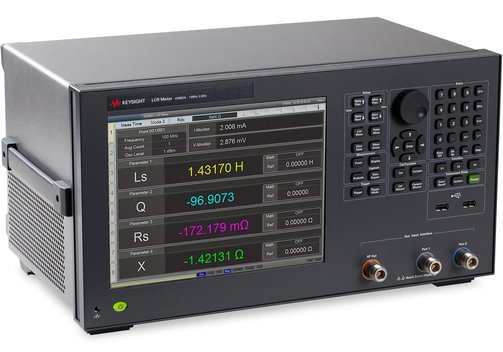

Keysight E4982A LCR-Messgerät 1 MHz bis 300 MHz/500 MHz/1 GHz/3 GHz
Das Keysight E4982A LCR-Messgerät bietet einen vielseitigen, leistungsstarken Leistungsumfang für Tests in der Fertigung passiver Komponenten wie SMD-Induktivitäten und EMI-Filter, wo Impedanztests bei hohen Frequenzen erforderlich sind. Je nach Option decken die Geräte einen Frequenzbereich von 1 MHz bis 300 MHz, 500 MHz, 1 GHz oder 3 GHz ab.
- Hohe Messgeschwindigkeit: 0,9 ms, 2,1 ms oder 3,7 ms (je nach Messzeitmodus).
- Geringe Abweichung für Wiederholbarkeit.
- Ausgezeichnete Genauigkeit und großer Impedanzbereich:
- 11 Parameter: |Z|, |Y|, L, C, R, X, G, B, D, Q, θ.
- Messbereich von 0,14 Ω bis 4,8 kΩ (innerhalb 10% Genauigkeit)
- 0,8% Grundgenauigkeit.
- Ausgefeilte Kalibrier-/Kompensations-Methode mit Kalibrierassistenten-Funktion.
- SCPI-Befehle. GPIB, LAN/Ethernet, USB, Handler-Schnittstelle.
- Kabelverlängerung und kleiner Prüfkopf.
- Multifunktions-Komparator.
- Kontaktprüfung mit DCR-Messfunktion.
- Listenmessung mit bis zu 201 Punkten/Tabelle, Tabellen- und Plotformat.
- Benutzerdefinierte Funktionstasten/Parameter.
- Rückgängig-Aufruf/Voreinstellung.
- Kontextsensitive eingebettete Hilfe.
- Das E4982A ist zum 4287A kompatibel und kann dieses ersetzen.
Modell-Übersicht
| Modell | E4982A-030 | E4982A-050 | E4982A-100 | E4982A-300 |
| Frequenzbereich | 1...300 MHz | 1...500 MHz | 1 MHz...1 GHz | 1 MHz...3 GHz |
| Messparameter | Impedanzparameter |Z|, |Y|, Ls, Lp, Cs, Cp, Rs, Rp, X, G, B, D, Q, θz [°], θz [rad], θy [°], θy [rad], benutzerdefinierte Parameter (es können maximal vier Parameter gleichzeitig angezeigt werden) | |||
| Messbereich | Impedanzparameter 140 mΩ...4,8 kΩ (Frequenz = 1 MHz, Mittelungsfaktor = 8, Messzeitmodus = 3, Oszillatorpegel = 1 dBm, Messunsicherheit =10%, Kalibrierung erfolgt innerhalb 23°C ±5°C, Messung erfolgt innerhalb ±5°C von der Kalibriertemperatur) | |||
| Messunterstützungsfunktionen | OPEN/SHORT/LOAD-Kalibrierung, verlustarme Kondensatorkalibrierung, Portverlängerungskompensation (Auswahl der Halterung), OPEN/SHORT-Kompensation. Gleichstromwiderstand (RDC-Messbereich 0,1...100 Ω, Auflösung 1 mΩ, Prüfsignalpegel max. 1 mA. Triggerfunktion - Modus: Intern, extern (externer Trigger-Eingangsanschluss oder Handler-Schnittstelle), Bus (GPIB, USB oder LAN), manuell (Fronttaste). Messzeit: 3 Modi short/kurz (0,9 ms), mid/mittel (2,1 ms), long/lang (3,7 ms). Mittelwertbildungsfunktion. Listenmessfunktion (max. 201 Messpunkte für jede Tabelle, 8 Tabellen). Funktion zur Überwachung des Prüfsignalpegels | |||

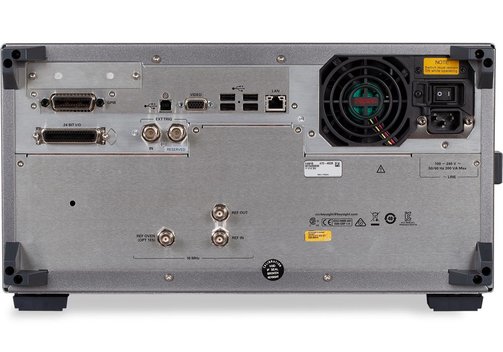

| Anschlüsse | Ports: Typ N;, Messklemme (am Prüfkopf): 3,5 mm (Buchse; kann mit dem 3,5-mm-auf-7-mm-Adapter in einen 7-mm-Stecker umgewandelt werden); Rückseite: BNC (externer Referenzsignal-Eingangsanschluss, interner Referenzsignal-Ausgangsanschluss, externer Triggersignal-Eingangsanschluss) | |||
| Anzeige | 10,4"/26,4 cm TFT-Farb-LCD Touchscreen | |||
| Schnittstellen | LAN/Ethernet, USB Host und Gerät, GPIB/IEEE488 | |||
| Abmessungen (mm) | 426 x 222 x 297; ca. 13 kg | |||
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
