Keysight E4981B Kapazitätsmessgerät

Keysight E4981B Kapazitätsmessgerät
ab € 11.284,77
inkl. MwSt. versandkostenfrei (Deutschland)
min Bestellmenge
1 Stück
Stückpreis:
Grundpreis:
Ausführung
technische Frage?
per E-Mail empfehlen
schliessen
Bitte füllen Sie alle Felder aus.
Art der Frage
Ihre E-Mail-Adresse:
Ihre Frage:
Bitte bestätigen Sie, dass Sie kein Roboter sind.
Beschreibung
Zubehör
Dateien/Downloads

Vorteile des E4981B Messgeräts für Keramik-Kondensatoren in der Produktion

  • Präzise Hochgeschwindigkeitsmessung von Kapazitäten.
  • Breiter Messbereich von kleinen bis großen Kapazitäten von 0 F bis 2,0 mF.
  • Prüfung von Keramik-Kondensatoren und hochwertigen Keramik-Vielschichtkondensatoren.

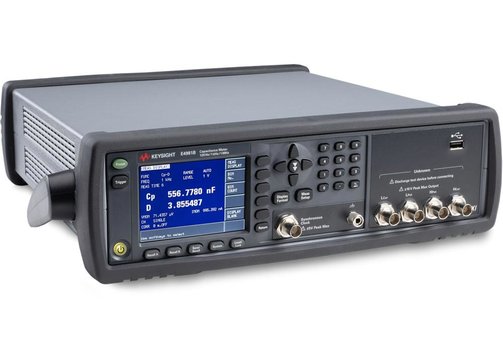

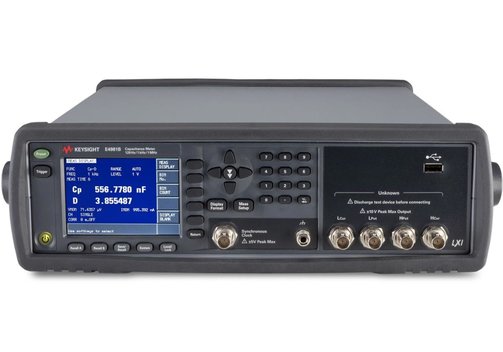

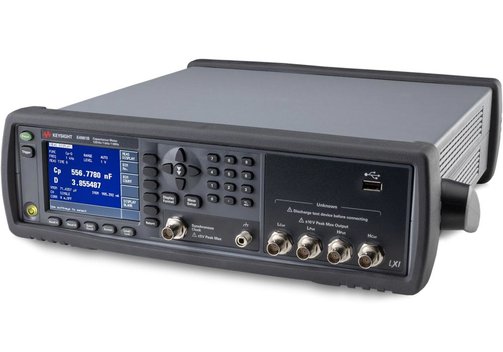

Keysight E4981B Kapazitätsmessgerät

Ab 1. Oktober 2024 ersetzt das Keysight E4981B die bisherigen Modelle E4981A - vollständig kompatibel und mit nahezu identischen Daten. Das Keysight E4981B Kapazitätsmessgerät ermöglicht die zuverlässige Hochgeschwindigkeits-Messung und -Prüfung von Keramik-Kondensatoren in Produktionslinien. Das E4981B bietet akkurate Kapazitätsmessungen von kleinen bis zu großen Werten. Das Kapazitätsmessgerät trägt zur Verbesserung des Prüfdurchsatzes bei und erzielt gleichzeitig eine hervorragende Bauteilqualität bei der Prüfung von Keramik-Kondensatoren.

  • Messparameter: Cp-D, Cp-Q, Cp-Rp, Cp-G Cs-D, Cs-Q, Cs-Rs
    Cp: Kapazitätswert, gemessen mit dem parallelen Ersatzschaltbild;
    Cs: Kapazitätswert, gemessen nach dem Reihenersatzschaltbild;
    D: Dissipationsfaktor;
    Q: Qualitätsfaktor (Kehrwert von D);
    G: Äquivalenter paralleler Leitwert, gemessen mit dem parallelen Ersatzschaltbildmodell;
    Rp: Äquivalenter Parallelwiderstand, gemessen nach dem parallelen Ersatzschaltbildmodell;
    Rs: Äquivalenter Serienwiderstand, gemessen mit dem Serienersatzschaltbild).
  • Hochgeschwindigkeitsmessung mit 2,3 ms (1 MHz), 3,0 ms (1 kHz), 11,0 ms (120 Hz).
  • Präzise C-D-Prüfung 0,05%, 0,0005 (Spezifikation), 0,042%, 0,0003 (typisch).
  • 9-Bin-Sortierung.
  • 256 mehrkanalige Korrekturen.
  • Kompatible SCPI-Befehls- und Handler/Scanner-Schnittstellen mit den eingestellten Modellen 4268A und 4288A
  • Kompensation des Prüfsignalpegels für die Prüfung von Keramik-Kondensatoren mit hohem Wert.

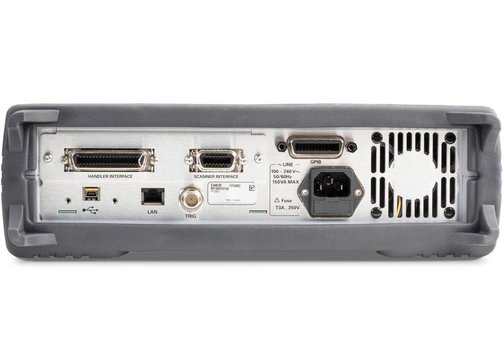

  • Vielseitige PC-Konnektivität (LAN/Ethernet, USB und GPIB).
  • Genaue und wiederholbare Messungen, selbst kleine Kapazitäten können gemessen werden.
  • Verbesserte Funktionen für die Produktionsprüfung: Verbesserte Kontaktfehlererkennung, synchrone Quelle, Frequenzverschiebung (±1%, ±2%) bei 1 MHz, schnellere Datenübertragung.

Modell-Übersicht

Modell/OptionE4981B-001E4981B-002
Frequenz120 Hz, 1 kHz, 1 MHz, 1 MHz ±1%, 1 MHz ±2%120 Hz, 1 kHz (kann aufgerüstet werden)
Erlaubte Frequenzen: 120 Hz, 1 kHz, 1 MHz, 0,98 MHz (1 MHz -2%), 0,99 MHz (1 MHz -1%), 1,01 MHz (1  MHz +1%), 1,02 MHz (1 MHz +2%);
Genauigkeit: ±0,02%
PegelBereich 0,1...1 V, Auflösung 0,01 V, Genauigkeit ±5%
AusgangsmodusKontinuierlich oder synchron
Messkabellängen0 m, 1 m, 2 m
MessbereichswahlBereichswahl: Auto, Halten
Messsignalfrequenz 120 Hz - Messbereich:
10 nF, 22 nF, 47 nF, 100 nF, 220 nF, 470 nF, 1 µF, 2,2 µF, 4,7 µF, 10 µF, 22 µF, 47 µF, 100 µF, 220 µF, 470 µF, 1 mF
Messsignalfrequenz 1 kHz - Messbereich:
100 pF, 220 pF, 470 pF, 1 nF, 2,2 nF, 4,7 nF, 10 nF, 22 nF, 47 nF, 100 nF, 220 nF, 470 nF, 1 µF, 2,2 µF, 4,7 µF, 10 µF, 22 µF, 47 µF, 100 µF
Messsignalfrequenz 1 MHz/1 MHz ±1%/1 MHz ±2% - Messbereich:
1 pF, 2,2 pF, 4,7 pF, 10 pF, 22 pF, 47 pF, 100 pF, 220 pF, 470 pF, 1 nF
MessanzeigebereicheCs, Cp: ±1.000000 aF...999.9999 EF; D: ±0.000001...9.999999; Q: ±0.01...99999.99; Rs, Rp: ±1.000000 aΩ...999.9999 EΩ; G: ±1.000000 aS...999.9999 ES; Δ%: ±0.0001...999.9999%
(Anmerkung: a -> 1x 10-18, E -> 1x 1018)
AnzeigeLCD, 320x240 (Pixel), RGB-Farbe
SchnittstellenLAN/Ethernet, USB, GPIB
Abmessungen (mm)370 x 105 x 405; ca. 4,3 kg

Verfügbare Messbereiche

FrequenzMessbereichseinstellungEmpfohlener MessbereichSignifikanter Messbereich
120 Hz10 nF0 F...15 nF0 F...15 nF
22 nF15 nF...33 nF0 F...33 nF
47 nF33 nF...68 nF0 F...68 nF
100 nF68 nF...150 nF0 F...150 nF
220 nF150 nF...330 nF0 F...330 nF
470 nF330 nF...680 nF0 F...680 nF
1 µF680 nF...1,5 µF0 F...1,5 µF
2,2 µF1,5 µF...3,3 µF0 F...3,3 µF
4,7 µF3,3 µF...6,8 µF0 F...6,8 µF
10 µF6,8 µF...15 µF0 F...15 µF
22 µF15 µF...33 µF0 F...33 µF
47 µF33 µF...68 µF0 F...68 µF
100 µF68 µF...150 µF0 F...150 µF
220 µF150 µF...330 µF0 F...330 µF
470 µF330 µF...680 µF0 F...680 µF
1 mF680 µF...2 mF0 F...2 mF
1 kHz100 pF0 pF...150 pF0 F...150 pF
220 pF150 pF...330 pF0 F...330 pF
470 pF330 pF...680 pF0 F...680 pF
1 nF680 pF...1,5 nF0 F...1,5 nF
2,2 nF1,5 nF...3,3 nF0 F...3,3 nF
4,7 nF3,3 nF...6,8 nF0 F...6,8 nF
10 nF6,8 nF...15 nF0 F...15 nF
22 nF15 nF...33 nF0 F...33 nF
47 nF33 nF...68 nF0 F...68 nF
100 nF68 nF...150 nF0 F...150 nF
220 nF150 nF...330 nF0 F...330 nF
470 nF330 nF...680 nF0 F...680 nF
1 µF680 nF...1,5 µF0 F...1,5 µF
2,2 µF1,5 µF...3,3 µF0 F...3,3 µF
4,7 µF3,3 µF...6,8 µF0 F...6,8 µF
10 µF6,8 µF...15 µF0 F...15 µF
22 µF15 µF...33 µF0 F...33 µF
47 µF33 µF...68 µF0 F...68 µF
100 µF68 µF...200 µF0 F...200 µF
1 MHz1 pF0 F...1,5 pF0 F...1.5 pF
2,2 pF1,5 pF...3,3 pF0 F...3,3 pF
4,7 pF3,3 pF...6,8 pF0 F...6,8 pF
10 pF6,8 pF...15 pF0 F...15 pF
22 pF15 pF...33 pF0 F...33 pF
47 pF33 pF...68 pF0 F...68 pF
100 pF68 pF...150 pF0 F...150 pF
220 pF150 pF...330 pF0 F...330 pF
470 pF330 pF...680 pF0 F...680 pF
1 nF680 pF...1,5 nF0 F...1,5 nF

3Y Warranty & Keysight CARE

Agilents Test & Measurement Group heißt jetzt Keysight Technologies.

Datasheet_Keysight_E4981B-Capacitance-Meter_en.pdf
Datasheet_Keysight_E4981B-Configuration_en.pdf
