Beschreibung
Zubehör
Dateien/Downloads

Vorteile des Keysight E4980BL Präzisions-LCR-Meters

  • Präzises LCR-Meter in bewährter Keysight-Qualität.
  • Test-Frequenzen von 20 Hz bis 300 kHz, 500 kHz, 1 MHz oder 2 MHz.
  • USB, LAN und GPIB Schnittstelle.

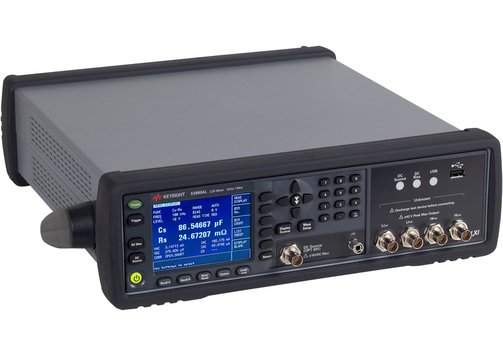

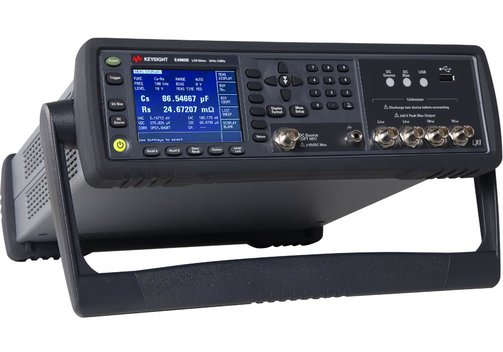

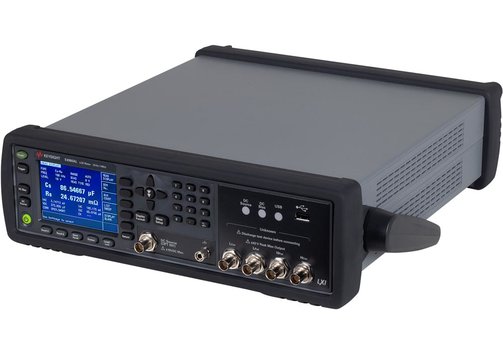

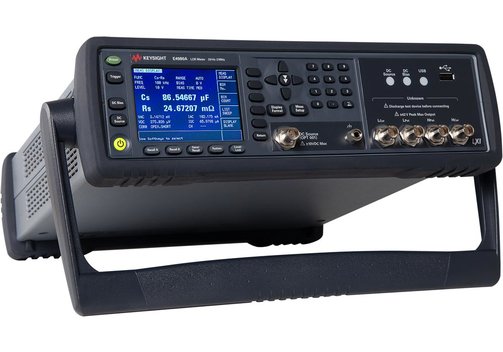

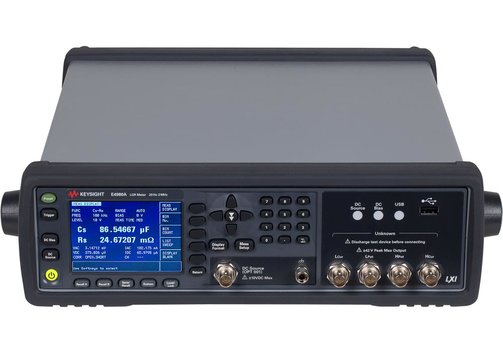

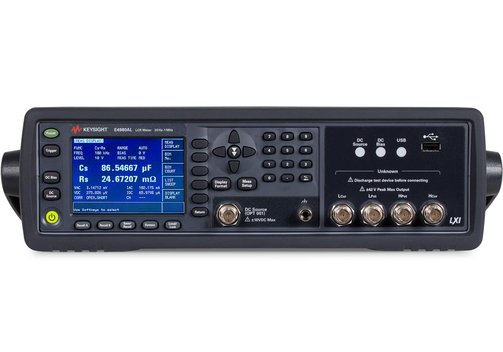

Keysight E4980B/E4980BL LCR-Meter bis 2 MHz

Die Präzisions-LCR-Messgeräte E4980B und E4980BL für Industrie und Labor bieten die ideale Kombination aus Genauigkeit, Geschwindigkeit und Vielseitigkeit für eine breite Palette von Komponentenmessungen. Die Geräte arbeiten je nach Ausführung mit Test-Frequenzen von 20 Hz bis 300 kHz, 500 kHz, 1 MHz oder 2 MHz. Die Bedienung ist dank des übersichtlichen Frontpanels und des 7-Digit-Displays mit 6 Anzeige-Arten einfach und intuitiv. Die E4980B/BL bieten eine hohe Messgeschwindigkeit und eine hervorragende Leistung sowohl im Nieder- als auch im Hochimpedanzbereich und sind damit das Basiswerkzeug für allgemeine F&E- und Fertigungsprüfungen von Komponenten und Materialien. Die LAN-, USB- und GPIB-PC-Konnektivität steigert Ihre Design- und Testproduktivität. Die E4980B/BL unterstützen eine Vielzahl von Zubehörteilen für zahlreiche Anwendungen, um Messungen einfach und zuverlässig zu machen.

  • Ab 1. Oktober 2024 werden die Modelle "A" zu "B" - vollständig kompatibel und mit nahezu identischen Daten.
  • Frequenz: 20 Hz bis 300 kHz, 500 kHz, 1 MHz oder 2 MHz, mit 4-Digit Auflösung in allen Bereichen.
  • Basis-Genauigkeit: 0,05% Basis-Impedanz-Genauigkeit. Hochgenaue Messungen, geringes Rauschen sowohl bei Low- als auch High-Impedanz.
  • 100 µV bis 2 Veff, 1 µA bis 20  mA variables Test-Signal.
  • DC Bias 1,5/2 V.
  • Auto-Level-Control.
  • DC-Widerstand.
  • Programmierbare Sweep-Liste mit 201 Punkten.
  • Interfaces für Steuerung mit PC: LAN, USB und GPIB.
  • Upgradebare Frequenz.

Modell-Übersicht, Optionen

Modell/VersionE4980BL-032E4980BL-052E4980BL-102E4980B
Frequenzbereiche20 Hz bis 300 kHz20 Hz bis 500 kHz20 Hz bis 1 MHz20 Hz bis 2 MHz
MessparameterCp-D, Cp-Q, Cp-G, Cp-Rp
Cs-D, Cs-Q, Cs-Rs
Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-RDC
Ls-D, Ls-Q, Ls-Rs, Ls-RDC
R-X
Z-θd, Z-θr
G-B
Y-θd, Y-θr
VDC-IDC (E4980B-001 erforderlich)
Testfrequenzen und Auflösung20 Hz...300 kHz20 Hz...500 kHz20 Hz...1 MHz20 Hz...2 MHz
0,01 Hz (20...99,99 Hz), 0,1 Hz (100...999,9 Hz), 1 Hz (1...9,999 kHz), 10 Hz (10...99,99 kHz), 100 Hz (100...999,9 kHz), 1 kHz (1 MHz...2 MHz);
measurement accuracy ±0,01%
Testsignal-PegelSpannungsbereich 0...2,0 Veff (≤1 MHz), 0...15 Veff(>1 MHz); Strombereich 0...100 mAeff
MesswertanzeigebereicheCs, Cp: ±1,000000 aF...999,9999 EF; Ls, Lp: ±1,000000 aH...999,9999 EH; D: ±0,000001...9,999999; Q: ±0,01...99999,99; R, Rs, Rp, X, Z, RDC: ±1,000000 aΩ...999,9999 EΩ; G, B, Y: ±1,000000 aS...999,9999 ES; VDC: ±1,000000 aV...999,9999 EV; IDC: ±1,000000 aA...999,9999 EA; θr: ±1,000000 arad...3,141593 rad; θd: ±0,001...180,0000 deg; Δ%: ±0,0001...999,9999%
(Hinweis: a -> 1x 10-18, E -> 1x 1018)
Leistungs- und DC-Vorspannungs-Erweiterung (001)Nicht installierbarInstallierbar
DCR-Messung (200)Standard-AusstattungInstallierbar (erforderliche Option)
Handler interface (201)InstallierbarInstallierbar
Scanner interface (301)InstallierbarInstallierbar
AnzeigeLCD, 320x240 (Pixel), RGB Farbe
Die folgenden Angaben können angezeigt werden: Messwert, Messbedingungen, Grenzwert und Beurteilungsergebnis des Komparators, List-Sweep-Table, Selbsttestmeldung

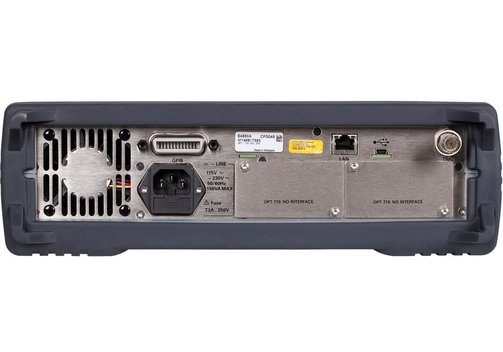

SchnittstellenLAN/Ethernet, USB, GPIB
Abmessungen (mm)375 x 105 x 390; ca. 5,3 kg

Lieferumfang: LCR-Meter E 4980B oder BL, CD-ROM mit User's Guide (PDF) und Beispiel-Programm, CD-ROM mit Keysight IO Libraries Suite, USB Kabel Typ A zu Mini-B), Netzkabel.

Software: Keysight IO Libraries Suite.
Übrigens: Das vom Hersteller empfohlene Kalibrier-Intervall für diese Geräte beträgt 12 Monate. Möchten Sie neu kalibrieren lassen? Rufen Sie uns an oder senden Sie eine E-Mail - wir informieren Sie gerne!

3Y Warranty & Keysight CARE

Agilents Test & Measurement Group heißt jetzt Keysight Technologies.

Angaben zur Produktsicherheit:

Hersteller:
Keysight, 1400 Fountaingrove Parkway, Santa Rosa, CA/USA
www.keysight.com
(Keysight Technologies Deutschland GmbH)

Datasheet_Keysight_E4980A-AL-Configuration_en.pdf
Datasheet_Keysight_E4980A-AL_en.pdf
Datasheet_Keysight_E4980A_en.pdf
Datasheet_Keysight_E4980B_en.pdf
