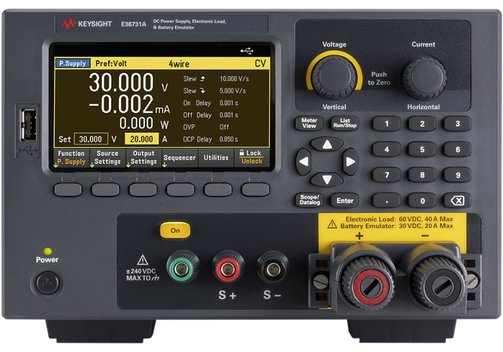

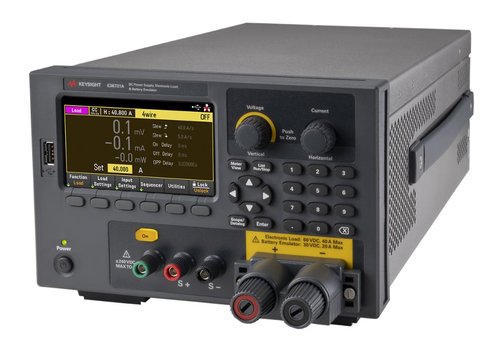

Keysight E36731 Batterie-Emulator für den Labortisch
Vorteile des multifunktionalen Batterietesters E36731A bis 200 W, 30 V, 20 A
- Profiling, Emulation, Zyklustest von Batterien, Stromversorgung und elektronische Last in einem Gerät.
- Leistung bis 200 W, 30 V, 20 A.
- Leistungsstarke, flexible Lösung mit zusätzlicher BenchVue BV9211B/BV9210B Software.
Keysight E36731 Batterie-Emulator für den Labortisch

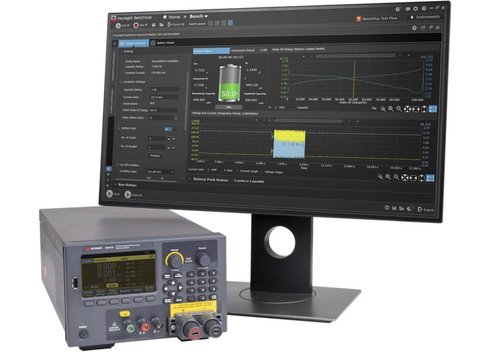

Der Keysight E36731A Batterie-Emulator ist eine komplette Hardware- und Softwarelösung, die mehrere Funktionen in einem Gerät vereint. Er führt die vier wichtigen Mess- und Testaufgaben der modernen Batterie-Technologie aus: Batterie-Profiling, Batterie-Emulation, Batterie-Zyklen und die Funktionen einer Stromversorgung und elektronischen Last in einem Gerät. Für Batterie/Akku-Profiling, -Emulation und -Zyklen wird die Hardware mit der BenchVue BV9211B/BV9210B-Software kombiniert.
- Batterie-Profilerstellung, Batterie-Emulation, Batterie-Zyklen, Stromversorgung und elektronische Last in einem Gerät.
- Batterie/Akku-Profilerstellung, -emulation und -zyklen in Kombination mit der BenchVue BV9211B/BV9210B-Software.
- Leistung bis 200 W, 30 V, 20 A.
- Profilierung von Batterien durch Laden/Entladen zur Erstellung eines einzigartigen Batterie-/Akku-Modells.
- Emulation von Ladezuständen zur Verkürzung der Prüfzeit, Verbesserung der Sicherheit und Wiederholbarkeit der Prüfung.
- Visuelles Laden/Entladen von Batterien zur Bestimmung der Kapazität.
- Batterien zyklieren, um den Kapazitätsverlust und die Verkürzung der Batterie-Lebensdauer zu ermitteln.
- Stromversorgung und elektronische Last in einem einzigen Gerät:
- Stromversorgungs-Modus: Leistung bis 200 W, 30 V, 20 A.
Autoranging/automatische Bereichs-Umschaltung erzeugt mehr Strom bei allen Spannungen.
Erweiterte Funktionen - Datenprotokollierung, LIST-Funktion, Kontrolle des Spannungsanstiegs. - Elektronischer Last-Modus: Leistung bis 250 W, 60 V, 40 A.
Vier Betriebsarten: CC, CV, CR und CP.
Erweiterte Funktionen - Scope-Funktion, Datenprotokollierung, dynamische Lastprofile (LIST).
- Stromversorgungs-Modus: Leistung bis 200 W, 30 V, 20 A.
- USB und LAN/Ethernet (LXI Core) Standard, Option GPIB.
- Kombinierbar mit einem DAQ-System DAQ970A/DAQ973A: Batterieprofil mit Temperaturüberwachung.

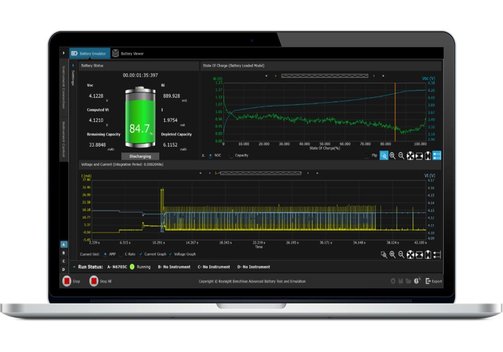

BV9210B/BV9211B PathWave BenchVue Erweiterte Batterie-Emulations-Software - Kostenlose Testversion und Lizenzierung
Die BV9210B-Software steht zum Download mit einer kostenlosen 7-Tage-Testversion zur Verfügung. Mit der integrierten 7-Tage-Testlizenz können Sie sich kostenlos mit Ihrem Gerät verbinden. Nach dem siebentägigen Testzeitraum können Sie die Testlizenz für weitere 30 Tage verlängern, sobald Sie Ihre Zugangsdaten eingegeben haben. Um eine Lizenz zu erwerben, wählen Sie die Option BV9211B mit einem Gerät oder die Option BV9210B mit mehreren Geräten. Die erworbene Lizenz befindet sich auf dem PC oder im Netzwerk, je nach Lizenztyp. Siehe dazu auch Datenblatt!
Modell-Übersicht und Vergleich mit N670xC
| Modell | E36731A | N670xC |
| System | E36731A + BV9210/11B; Zielgeräte mit einfachen Leistungszuständen (Strom ist typischerweise statisch oder weniger dynamisch) | N6705C oder N6700C + BV9210/11B; Zielgeräte mit komplexen Leistungszuständen (Strom ist sehr dynamisch und erfordert eine präzise Stromabflussanalyse) |
| Anzahl der Kanäle | 1 | Bis 4 |
| Max. Leistung | 200 W | 20 W/80 W |
| Max. Spannung | 30 V | 20 V |
| Max. Strom | 20 A | 3 A/8 A |
| Max. programmierbarer Widerstandsbereich | 1000 Ω | 1 Ω |
| Messgenauigkeit | 14-bit-Auflösung im µA-Bereich | 18-bit-Auflösung im nA-Bereich |
| Nahtloser Messbereich | - | ✓; nützlich für dynamische Strommessungen |
| Hochgeschwindigkeits-Digitalisierer | - | ✓; 200 kHz mit bis zu 256 kS/Trace |
| Konstante Verweilzeit Arb | - | ✓; 64 kpts |
| Arbiträre Sequenz mit gespeicherter Wellenform | - | ✓; einfache Erstellung komplexer Wellenformen zur Simulation oder zum Herunterladen eines Prüflings |
| Ausgang LIST | ✓; 512 pts | ✓; 512 pts |
| Datenlogger | Dlog: Nicht unterstützt; Elog: 5 kS/s (200 µs) | Dlog: 200 kS/s (20 µs Integration); Elog: 10 kS/s (100 µs) |
| Automatisierte Software | BV9210/11B für Batterie-Profilerstellung, Emulation und Zyklenfunktionen | BV9210/11B für Batterie-Profilerstellung, Emulation und Zyklenfunktionen; BV9200/01B für die präzise Analyse der Stromaufnahme |
| Schnittstellen | USB, LAN/Ethernet (LXI Core), Option GPIB | USB, LAN/Ethernet (LXI Core), GPIB |
Lieferumfang: E 36731A, Netzkabel, Kalibrier-Zertifikat, ein abnehmbarer vorderer Ausgangsanschluss, ein hinterer Ausgangsanschluss, ein hinterer Remote-Sense-Anschluss, ein digitaler IO-Anschluss.
Häufig gestellte Fragen:
Frage: Was ist Batterie-Profiling, -Emulation und Zyklustest?
Antwort: Das Keysight E36731A vereint die Funktionen einer Stromversorgung und einer Last/"Verbraucher" in einem Gerät. Für den Batterietest bedeutet dies, dass eine Batterie mit der Funktion der Stromversorgungs kontrolliert geladen sowie mit der Last-Funktion kontrolliert entladen werden kann. Diese Eigenschaft nutzt das E36731A für drei wichtige Tests/Analysen an Batterien: Das Profiling erzeugt durch Laden/Entladen der Batterie ihr spezielles, beschreibendes Profil in Form einer Lade- und Entladekurve. Die Emulation simuliert eine Batterie für einen Verbraucher anhand ihrer per Profiling erstellten Lade-/Entladekurve. In einem Zyklustest wird eine Batterie wiederholt Lade- und Entladezyklen ausgesetzt. So können Kapazitätsverlust und die Verkürzung der Batterie-Lebensdauer durch das Laden/Entladen im späteren Betrieb simuliert und analysiert werden.
Frage: Warum werden Batterien emuliert?
Antwort: Eine Batterie zu emulieren bedeutet, sie durch den E36731A zu simulieren. Ein Grund für diese Simulation kann am einfachsten sein, dass die Batterie für den Test eines Prüflings, der von der Batterie versorgt werden, gerade aus irgend einem Grund nicht verfügbar ist. Der Test wird zudem durch die Verwendung einer Simulation statt der "echten Batterie" besser wiederholbar und es kann die Prüf- und Testzeit verkürzt werden. Denn durch die Emulation werden immer die exakt gleichen Ausgangs- und Testbedingungen geschaffen. So können verschiedenen Ladezustände und andere Bedingungen, wie zum Beispiel niedrige oder hohe Temperaturen an der "echten Batterie" schnell und ohne viel Aufwand simuliert werden.
Frage: Kann der E36731A auch Temperaturen erfassen?
Antwort: Der E36731A liefert Batterie-Profiling, -Emulation und Zyklustest. Eine zusätzliche Temperaturerfassung ist durch Ergänzung eines Datenerfassungssystems ▸DAQ970A/DAQ973A möglich. Die Software BenchVue PathWave BV9210/11B unterstützt damit auch Batterieprofile mit Temperaturüberwachung.
