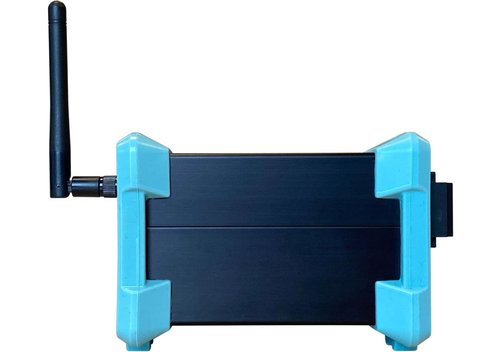

dydaqmeas DM-800-8P webbasiertes, intelligentes Mess-System
Vorteile des dydaqmeas WLAN/LAN Mess-Systems, 24 bit
- Intelligent, WLAN/LAN/webbasiert mit Cloud-Anbindung.
- 8 differenzielle, unabhängige Analog-Eingänge, 24-bit-Auflösung.
- Leistungsfähiger ARM-Prozessor mit integriertem Webserver.
dydaqmeas DM-800-8P webbasiertes, intelligentes Mess-System
Das dydaqmeas ist ein vielseitiges, webbasierte Messsystem. Es verfügt über ARM-Prozessor-Intelligenz für die Aufbereitung und Verarbeitung der Messdaten. Das dydaqmeas bietet 8 differenzielle, individuell konfigurierbare Analog-Eingänge mit 24-bit-Auflösung und jeweils bis 256-kHz-Abtastrate für Spannungen, Strömen oder den direkten Anschluss von IEPE Sensoren konfiguriert werden. Hinzu kommen 6 Digital-Eingänge mit Zusatzfunktionen als Capture- und Quadratur-Decoder Eingänge. Durch die Prozessor-Intelligenz sind viele Operationen direkt im Gerät möglich, z. B. Kanal-Verrechnungen, FFT, Schwellwert-Überwachung mit Alarme, Schalt-Reaktion oder Versenden von E-Mails. Die Kommunikation mit dydaqmeas erfolgt über WLAN oder LAN. Für die Datenübertragung einzelner Werte in eine Cloud wird das MQTT Protokoll unterstützt zudem das FTP-Protokoll.
- Webbasiertes, intelligentes Mess-System mit Quad-Core ARM-Cortex-A72 Prozessor (1,5 GHz Taktrate) und integriertem Webserver.
- 8 differenzielle Analog-Eingänge:
- 24 bit Auflösung.
- AC/DC-Kopplung je Kanal konfiguriebar.
- Eingangsimpedanz 900 kΩ.
- Abtastrate max. 256 kHz je Kanal (Summenabtastrate max. 800 kHz).
- Überspannungsschutz ±40 V.
- Eingangsgrößen: Spannung (±10 V, ±1 V), Strom (±20 mA, 0...20 mA), IEPE Schwingungssensoren.
- Schaltbare ICP Quelle 4 mA.
- Digital-I/O:
- 4 TTL-kompatible Digital-Eingänge (max. ±40 V).
- Eingänge als Capture-Eingänge oder als Quadratur-Encoder nutzbar.
- Eingangsfrequenz max. 5 MHz.
- 2 elektronische Relais (40 V Schaltspannung bei 1 A).
- 1 GS interner Datenspeicher, optional bis 16 GS.
- WLAN und LAN Host-Interface; Konfigurations-Interface: WLAN Hotspot.
- Integrierter Webserver.
- Komfortable Weboberfläche zur Konfiguration und Anzeige der Messdaten.
- Anbindung an industrielle Cloud-Lösungen über MQTT-Protokoll.
- Versorgungsspannung 10...36 VDC.
- Arbeitstemperaturbereich 0...+40°C.
dydaqmeas als Edge Computer mit Webserver
Das dydaqmeas Messsystem ist gleichzeitig ein leistungsfähiger Edge Computer mit integriertem Webserver. Die Funktionen werden über die komfortable Weboberfläche in einem Standard-Browser eingerichtet und verwaltet.
Modell-Übersicht
| Modell | dydaqmeas DM-V-002-A1 |
| Analog-Eingänge | 8, differenziell, galvanisch entkoppelt hinter A/D-Wandlern Auflösung 24 bit Abtastrate (max.) je Kanal 256 kHz, Summenabtastrate (max.) 800 kHz Eingangswiderstand 0,9 MΩ Kopplung AC/DC je Kanal einstellbar Überspannungsschutz ±42 V Eingangsbereiche ±10 V, ±1 V, ±20 mA, 0...20 mA Sensor-Versorgung 24 V je Kanal zuschaltbar Sensoranschluss IEPE Sensoren Zuschaltbare 4 mA Stromquelle |
| Digital-Eingänge | 6, TTL-Pegel Zusatz-Funktionen: 2 Capture-Eingänge (belegen 2 Digital-Eingänge; Messmodi: Frequenz, Periodendauer, Pulsbreite; Eingangsfrequenz: 1 Hz...1 MHz) 1 Quadratur-Encoder-Eingang (belegt 3 Digital-Eingänge; Betriebsmodus: 4-fach Eingangssignal, max. 30.000 U/min bei einem Encoder mit 1000 Inkrementen |
| Relais | 2, Schaltspannung 40 V max. bei 1 A |
| Prozessor-/Speicher-System | Quad-Core ARM-Cortex-A72 mit 1,5 GHz Taktrate; Datenspeicher Typ eMMC, Größe 1 GS, erweiterbar über USB-Stick |

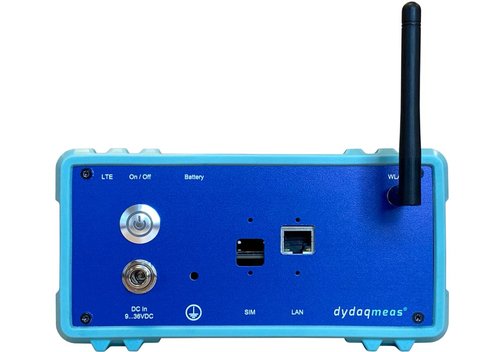

| Schnittstellen | WLAN, LAN Host-/Datenschnittstelle, optional GPRS, G4/LTE |

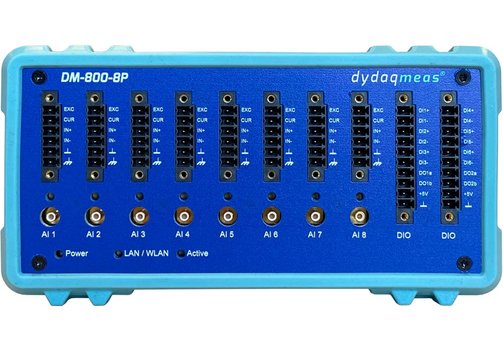

| Anschlüsse | Phoenix-Anschlussklemmen (6-polig) und SMB-Buchsen |
| Versorgung | 10...36 VDC |
| Abmessungen (mm) | 182 x 95 x 146 |
Lieferumfang: dydaqmeas, externes Tischnetzteil, WLAN-Antenne
