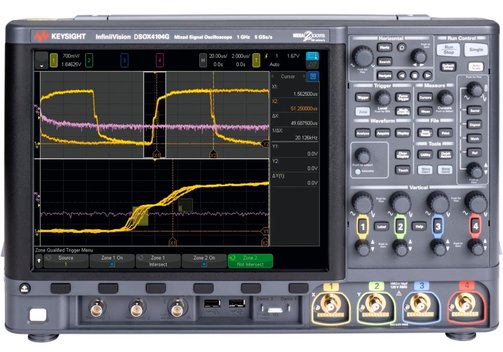

Keysight InfiniiVision DSOX4000G DSO/Oszilloskope bis 1,5GHz, 5GS/s
Vorteile der Keysight DSOX4000G Serie Digital-Speicher-Oszilloskope mit Touchscreen
- Multifunktionales DSO, viele Optionen serienmäßig inklusive.
- Hervorragende Benutzerfreundlichkeit mit kapazitivem 12,1"/30,7 cm Touch-Screen.
- Bandbreite bis 1,5 GHz, 5 GS/s Sampling, 1 Million Wfms/s Updaterate, DSO.
Keysight InfiniiVision DSOX4000G "All Inclusive" DS-Oszilloskope bis 1,5 GHz, 5 GS/s
Modelle Keysight DSOX4022G, DSOX4024G, DSOX4032G, DSOX4034G, DSOX4052G, DSOX4054G, DSOX4104G, DSOX4154G
Wie schon bei der InfiniiVision 3000 X-Serie erweitert Keysight auch die 4000 X-Serie um eine Familie "4000G". Die "Serie G" zeichent sich insbesondere dadurch aus, dass viele wichtige Optionen hier serienmäßig bereits inklusive sind (siehe Vergleichstabelle unten). Das spart Geld, Zeit und Aufwand. Die weiteren technischen Daten der 4000G-Serie sind so hochwertig, wie Sie es von den Keysight-Oszilloskope gewohnt sind. Besondere Highlights sind dabei der große 12,1"/30,7 cm Touchscreen, die ausgefeilten Zonentrigger und die hohe Signalerfassungsrate von 1 Million Wfms/s.
- Hochwertige MegaZoom IV Digital-Speicher-Oszilloskope.
- 2 oder 4 analoge Kanäle.
- Bandbreite 200, 350, 500 MHz, 1 oder 1,5 GHz.
- Max. Abtastrate 5 GS/s.
- Maximale Speichertiefe 4 Mpts; segmentierter Speicher serienmäßig.
- Max. Signal-Aktualisierungsrate >1.000.000.000 Wfms/s.
- Zonen-Touch-Trigger serienmäßig.
- Serienmäßig erweiterte FFT.
- Multi-Domain-Analyse: Gated FFT.
- Erweiterte Mathematik: Serienmäßig, Anzeige einer Funktion.
- Integriertes Digital-Voltmeter/DVM serienmäßig.
- Integrierter Hardware-Zähler serienmäßig: 5-stelliger Frequenz- oder Periodenzähler (8-stellig mit externer 10 MHz-Takt-Referenz).
- Bei der 4000G X-Serie außerdem serienmäßig inklusive:
- Integrierter 2-Kanal Signal-Generator.
- Signal- und Mess-Histogramme.
- Masken-Grenzwert-Test, Mess-Grenzwerttest.
- Frequenzantwort-Analyse (Bode-Plot).
- Serielle Trigger und Decoding für I2C, SPI, UART, I2S und USB PD (weitere optional).
- Erweiterte HDTV-Video-Analyse.

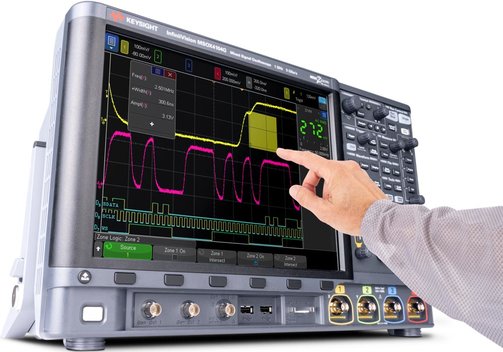

- 12,1"/30,7 cm kapazitives Touch-Display.

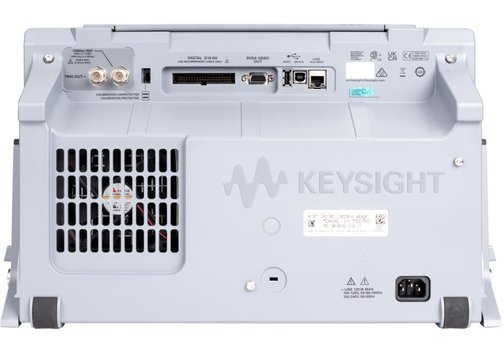

- Schnittstellen: USB 2.0 Host & Device (USB-Maus- und Tastatur-Unterstützung), Ethernet/LAN/LXI, SVGA-Videoausgang; optional GPIB.
Modell-Übersicht
| Modell | DSOX4022G DSOX4024G | DSOX4032G DSOX4034G | DSOX4052G DSOX4054G | DSOX4104G | DSOX4154G |
| Analoge Kanäle | 2 | 4 | 2 | 4 | 2 | 4 | 4 | 4 |
| Bandbreite | 200 MHz | 350 MHz | 500 MHz | 1 GHz | 1,5 GHz |
| Abtastrate | 5 GS/s Halbkanal, 2,5 GS/s alle Kanäle | ||||
| Signal-Aktualisierungsrate | >1 Million Wfms/s | ||||
| Speichertiefe | Serienmäßig 4 Mpts, segmentierter Speicher | ||||
| MegaZoom | Ja | ||||
| Logikanalyse (Mixed-Signal) | - (erweiterbar) | ||||
| Signalgenerator | Serienmäßig: 2 Kanäle, Sinus (20 MHz), Rechteck/Impuls (20 MHz), Rampe/Dreieck (200 kHz), Impuls (10 MHz/min. Impulsbreite 20 ns), Rauschen (typ. 20 MHz), Sinc (1 MHz), exponentieller Anstieg/Abfall (5 MHz), Herzschlag (200 kHz), Gaußimpuls (5 MHz), Arbiträr-Signal: 1...8192 Punkte, 10 bit Auflösung, Abtastrate 100 MS/s, Filter-Bandbreite 10 MHz; Modulation: AM, FM, FSK, FSK | ||||
| Voltmeter | Serienmäßig: ACeff, DC, DCeff, Frequenz; Auflösung ACV/DCV: 3 Digits, Frequenz: 5,5 Digits, Messrate 100 mal pro s; Autoranging | ||||
| Zähler | 5-stelliger Frequenz- oder Periodenzähler (8-stellig mit externer 10 MHz Takt-Referenz) | ||||
| Trigger und Decodierung | Serienmäßig I2C, SPI, UART, I2S und USB PD, weitere otional | ||||
| Weitere serienmäßige Funktionen | Zonen-Trigge, Signal- und Mess-Histogramme, Masken- und Mess-Grenzwert-Test, Frequenzgang-/Bode-Analyse, erweiterte HDTV-Video-Analyse | ||||
| Display | 12,1"/30,7 cm hochauflösendes kapazitives Touch-Display mit hoher Auflösung | ||||
| Schnittstellen | USB 2.0 Host (3x) & Device, USB Test- und Messklasse (USBTMC) kompatibel; 10/100Base-T Ethernet/LAN, LXI IPv6 erweiterte Funktion, Web-Fernbedienung, VNC-Webinterface (über gängige Webbrowser); SVGA auf der Rückseite; optionaler GPIB-Anschluss (N4865A GPIB-zu-LAN-Adapter) | ||||
Lieferumfang: Keysight DSOX 4024 G, 4034 G, 4054 G, 4104 G oder 4254 G, Kalibrier-Zertifikat (empfohlenes Kalibrier-Intervall 2 Jahre), 1 Tastkopf pro Kanal (N2894A 700 MHz passiver Tastkopf, 10:1 Dämpfung), lokalisierte Frontplatten-Beschriftung, Schnittstelle und eingebautes Hilfesystem, Netzkabel, Frontplatten-Schutzabdeckung, CD mit Bedienungsanleitung, Service-Anleitung und Programmier-Handbuch.
Vergleich A- und G-Serie
| Modell | InfiniiVision 4000A X-Serie | InfiniiVision 4000G X-Serie |
| Bandbreite | 200 MHz bis 1,5 GHz | 200 MHz bis 1,5 GHz |
| Sample-Rate | 5 GS/s | 5 GS/s |
| Signalerfassungsrate | 1.000.000 Wfms/s | 1.000.000 Wfms/s |
| Kanäle | 2 oder 4, MSO +16 Digital/Logik | 2 oder 4, MSO +16 Digital/Logik |
| Zonen-Trigger | Serienmäßig | Serienmäßig |
| Anzeige | 12,1"/30,7 cm Touchscreen | 12,1"/30,7 cm Touchscreen |
| Segmentierter Speicher | Serienmäßig | Serienmäßig |
| Signal- und Mess-Histogramme | - | Serienmäßig |
| 2-Kanal Signal-Generator | Optional | Serienmäßig |
| Trigger und Decodierung | Optional | Serienmäßig I2C, SPI, UART, I2S und USB PD, weitere otional |
| Masken- und Mess-Grenzwert-Test | Optional | Serienmäßig |
| Frequenzgang-/Bode-Analyse | Optional | Serienmäßig |
| Erweiterte HDTV-Video-Analyse | Optional | Serienmäßig |
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
Angaben zur Produktsicherheit:
Hersteller:
Keysight, 1400 Fountaingrove Parkway, Santa Rosa, CA/USA
www.keysight.com
(Keysight Technologies Deutschland GmbH)
