Keysight InfiniiVision DSOX4000A MegaZoom-Oszilloskope bis 1,5GHz, 5GS/s, Touch
Vorteile der Keysight DSOX4000A Serie Digital-Speicher-Oszilloskope mit Touchscreen
- Hohe Präzision und Geschwindigkeit mit 1 Million Wellenformen/s Updaterate.
- Hervorragende Benutzerfreundlichkeit mit kapazitivem 12,1"/30,7 cm Touch-Screen.
- Leistungsstarke integrierte Funktionen und vielseitige Triggerfunktionen.

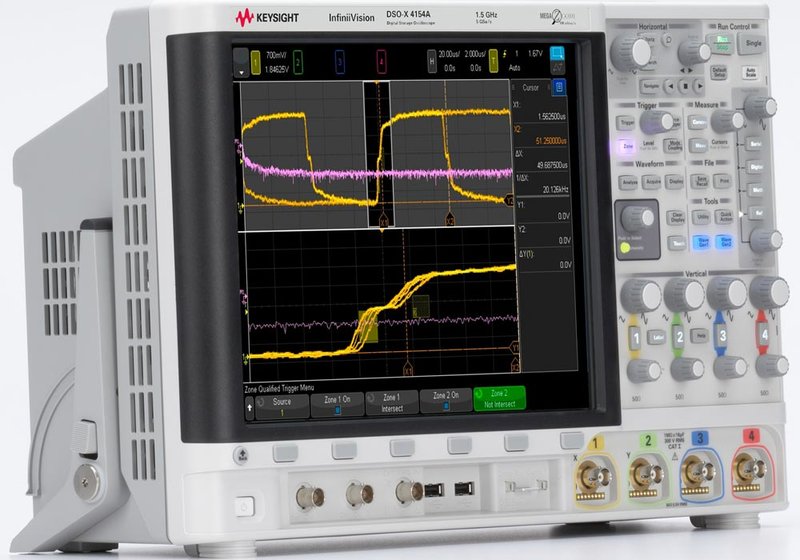

Keysight DSOX4000A Serie InfiniiVision 4000 X MegaZoom-Oszilloskope bis 1,5 GHz, 5 GS/s

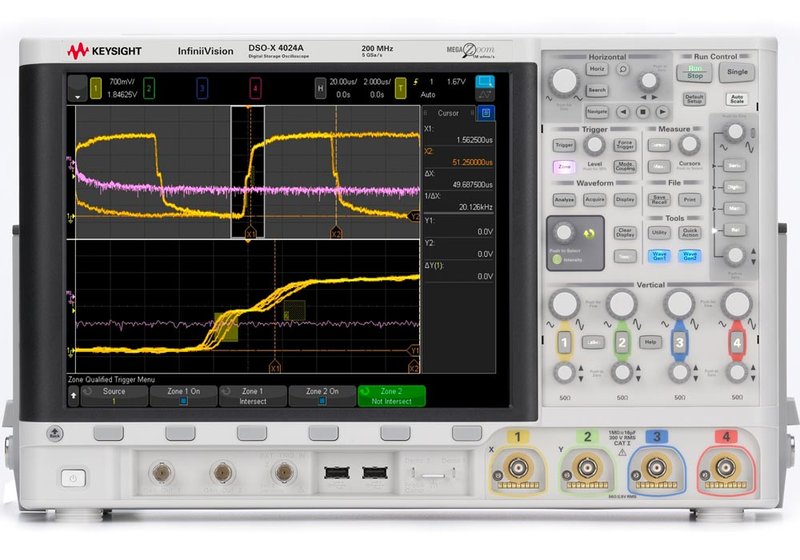

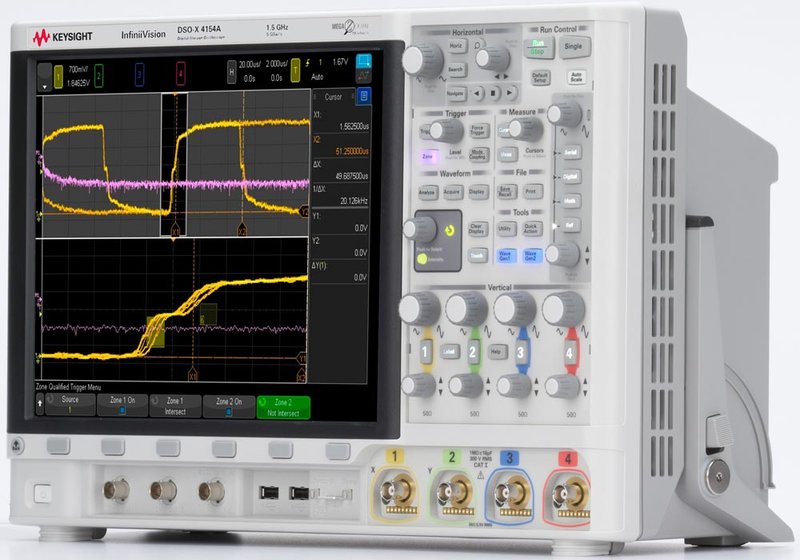

Modelle Keysight DSOX4022A, DSOX4024A, DSOX4032A, DSOX4034A, DSOX4052A, DSOX4054A, DSOX4104A, DSOX4154A
Die perfekte Kombination aus Geschwindigkeit, Benutzerfreundlichkeit und Integration: Die Oszilloskope der Keysight InfiniiVision 4000 X-Serie wurden für die Leistung der nächsten Generation von Messaufgaben entwickelt und liefern Wellenform-Update-Raten von >1 Million Wfms/s, so dass Sie keine wichtigen Signal-Details verpassen. Der kapazitive 12,1"/30,7-cm-Touchscreen mit innovativer, hardwarebasierter Zonen-Touch-Triggerung bietet die wohl intuitivste Benutzeroberfläche, um schneller Antworten und Lösungen für Ihre Messaufgaben zu erhalten. Die Keysight InfiniiVision 4000 X-Serie bietet maximalen Investitionsschutz, da die Geräte ganz nach individuellem Bedard erweitert werden können. "5-Instrumente-in-1": Oszilloskop-Kanäle, Logik-Kanäle (MSO), Digital-Voltmeter (DVM), zweikanaliger Funktions-/Arbiträr-Generator, Frequenzgang-Analysator, 8-Digit Hardware-Zähler und serieller Protokoll-Analysator einschließlich USB. Alle Funktionen sind nachträglich aufrüstbar, einschließlich der Bandbreite.
- Hochwertige MegaZoom IV Oszilloskope.
- 2 oder 4 analoge Kanäle.
- 16 Digital-/Logikanalyse-Kanäle (MSO/Mixed-Signal-Modelle).
- Bandbreite 200, 350, 500 MHz, 1 oder 1,5 GHz.
- Max. Abtastrate 5 GS/s.
- Maximale Speichertiefe 4 Mpts; segmentierter Speicher serienmäßig.
- Max. Signal-Aktualisierungsrate >1.000.000.000 Wfms/s.
- Zonen-Touch-Trigger serienmäßig.
- Optional Masken-/Grenzwerttest.
- Optionen zur Analyse serieller Protokolle: I2C/SPI, UART/RS232, CAN/CAN-dbc/CAN-FD/LIN/LIN symbolisch, SENT, FlexRay, I2S, MIL-STD1553, CXPI, ARINC429, USB 2.0, Manchester/NRZ, USB PD (anwendungsspezifische Bundle-Lizenzierung).
- Erweiterte Analyse-Optionen: Leistungsanalyse, USB 2.0 Signalqualitäts-Test, HDTV-Analyse, FRA, NFC.
- Serienmäßig erweiterte FFT.
- Multi-Domain-Analyse: Gated FFT.
- Erweiterte Mathematik: Serienmäßig, Anzeige einer Funktion.
- Optionaler 20 MHz Funktions- und Arbiträr-Signal-Generator, zweikanalig.
- Integriertes Digital-Voltmeter/DVM serienmäßig.
- Integrierter Hardware-Zähler serienmäßig: 5-stelliger Frequenz- oder Periodenzähler (8-stellig mit externer 10 MHz-Takt-Referenz).
- 12,1"/30,7 cm kapazitives Touch-Display.

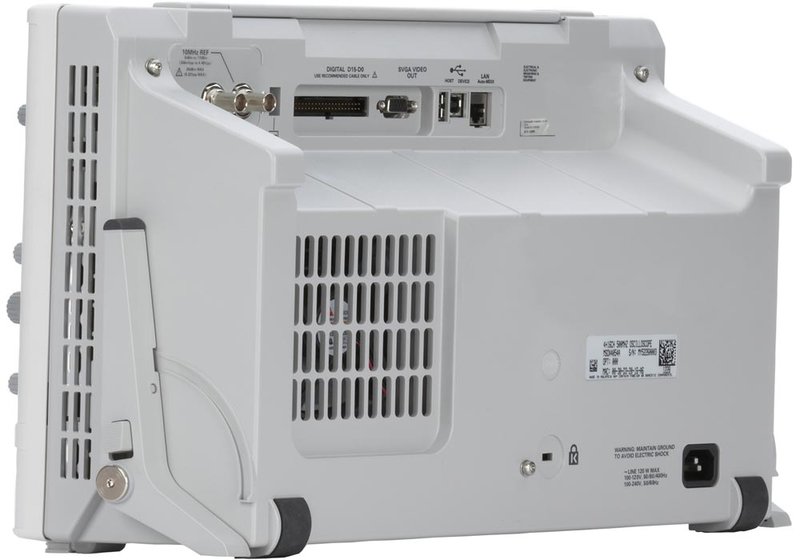

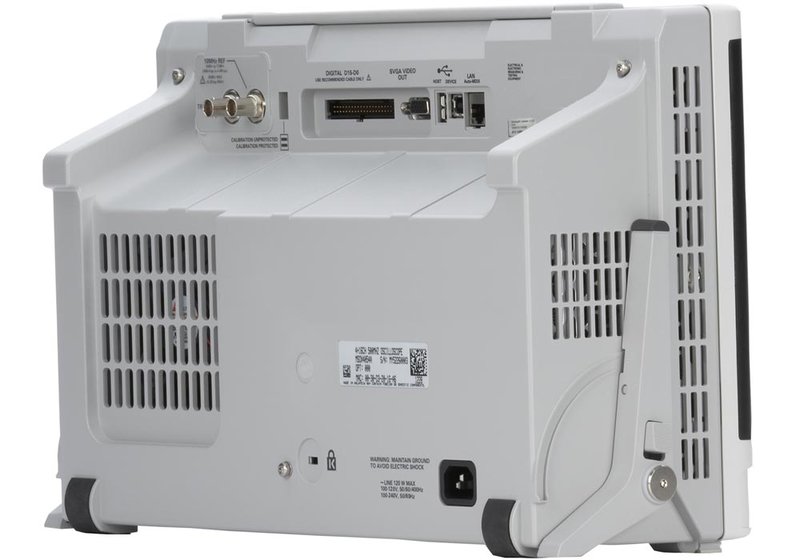

- Schnittstellen: USB 2.0 Host & Device (USB-Maus- und Tastatur-Unterstützung), Ethernet/LAN/LXI, SVGA-Videoausgang; optional GPIB.
Modell-Übersicht
| Modell | DSOX4022A DSOX4024A | DSOX4032A DSOX4034A | DSOX4052A DSOX4054A | DSOX4104A | DSOX4154A | MSOX4022A MSOX4024A | MSOX4032A MSOX4034A | MSOX4052A MSOX4054A | MSOX4104A | MSOX4154A |
| Analoge Kanäle | 2 | 4 | 2 | 4 | 2 | 4 | 4 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 4 | 4 |
| Bandbreite | 200 MHz | 350 MHz | 500 MHz | 1 GHz | 1,5 GHz | 200 MHz | 350 MHz | 500 MHz | 1 GHz | 1,5 GHz |
| Abtastrate | 5 GS/s Halbkanal, 2,5 GS/s alle Kanäle | |||||||||
| Signal-Aktualisierungsrate | >1 Million wfms/s | |||||||||
| Speichertiefe | Serienmäßig 4 Mpts, segmentierter Speicher | |||||||||
| MegaZoom | ja | |||||||||
| Logikanalyse (Mixed-Signal) | - (erweiterbar) | 16 digitale Kanäle | ||||||||
| Signalgenerator | Optional: 2 Kanäle, Sinus (20 MHz), Rechteck/Impuls (20 MHz), Rampe/Dreieck (200 kHz), Impuls (10 MHz/min. Impulsbreite 20 ns), Rauschen (typ. 20 MHz), Sinc (1 MHz), exponentieller Anstieg/Abfall (5 MHz), Herzschlag (200 kHz), Gaußimpuls (5 MHz), Arbiträr-Signal: 1...8192 Punkte, 10 bit Auflösung, Abtastrate 100 MS/s, Filter-Bandbreite 10 MHz; Modulation: AM, FM, FSK, FSK | |||||||||
| Voltmeter | Serienmäßig: ACeff, DC, DCeff, Frequenz; Auflösung ACV/DCV: 3 Digits, Frequenz: 5,5 Digits, Messrate 100 mal pro s; Autoranging | |||||||||
| Zähler | 5-stelliger Frequenz- oder Periodenzähler (8-stellig mit externer 10 MHz Takt-Referenz) | |||||||||
| Display | 12,1"/30,7 cm hochauflösendes kapazitives Touch-Display mit hoher Auflösung | |||||||||

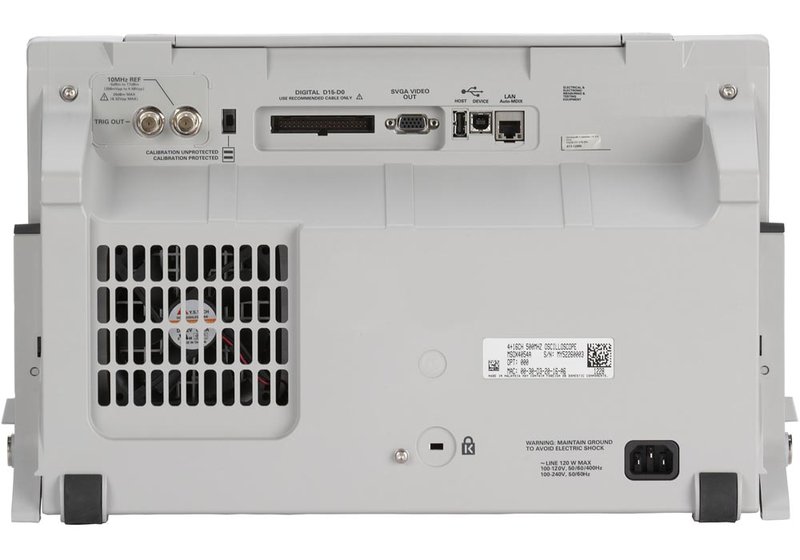

| Schnittstellen | USB 2.0 Host (3x) & Device, USB Test- und Messklasse (USBTMC) kompatibel; 10/100Base-T Ethernet/LAN, LXI IPv6 erweiterte Funktion, Web-Fernbedienung, VNC-Webinterface (über gängige Webbrowser); SVGA auf der Rückseite; optionaler GPIB-Anschluss (N4865A GPIB-zu-LAN-Adapter) | |||||||||
Lieferumfang: Keysight DSOX 4024 A, 4034 A, 4054 A, 4104 A, oder 4254 A, Kalibrier-Zertifikat (empfohlenes Kalibrier-Intervall 2 Jahre), 1 Tastkopf pro Kanal (N2894A 700 MHz passiver Tastkopf, 10:1 Dämpfung), N2756A 16-Digital-Kanal-/MSO-Kabel (1 pro Oszilloskop bei allen MSO-Modellen enthalten sowie beim Upgrade DSOXPERFMSO), lokalisierte Frontplatten-Beschriftung, Schnittstelle und eingebautes Hilfesystem, Netzkabel, Frontplatten-Schutzabdeckung, CD mit Bedienungsanleitung, Service-Anleitung und Programmier-Handbuch.
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
Angaben zur Produktsicherheit:
Hersteller:
Keysight, 1400 Fountaingrove Parkway, Santa Rosa, CA/USA
www.keysight.com
(Keysight Technologies Deutschland GmbH)
