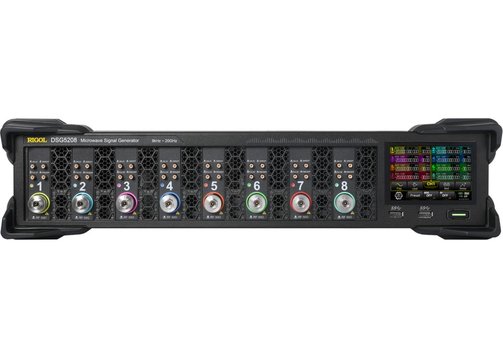

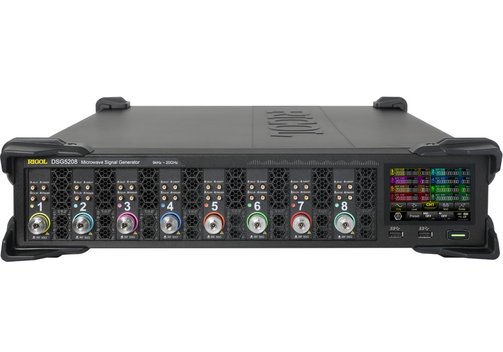

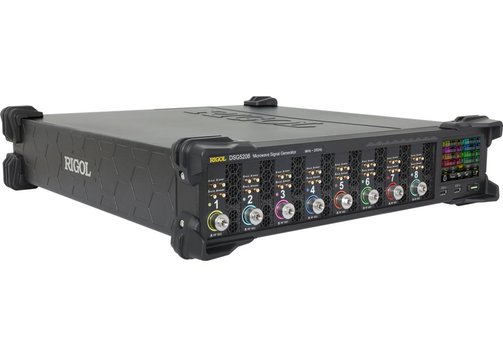

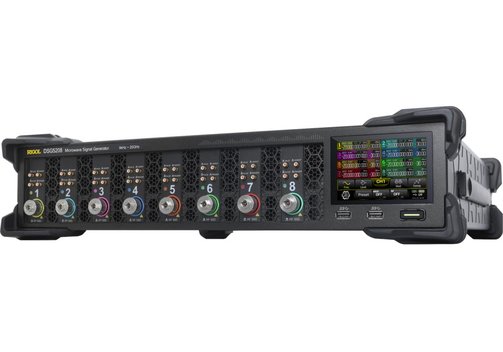

Rigol DSG5000 Serie Mehrkanal-Mikrowellen-Signalgeneratoren bis zu 20GHz
Vorteile der Rigol DSG5000 Serie HF-Signal- und Impulsgeneratoren bis 8 Kanäle
- 2, 4, 6, 8 Kanäle und Bereiche von 9 kHz bis 12 oder 20 GHz.
- Geringes Phasenrauschen, hohe Kanal-zu-Kanal-Phasenstabilität.
- AM-, FM-, ΦM- und Puls-Modulation als Optionen erhältlich.
Rigol DSG5000 Serie Mehrkanal-Mikrowellen-Signalgeneratoren
Die Geräte der Serie DSG5000 von Rigol sind mehrkanalige Mikrowelle-Signalgeneratoren für Frequenzen bis 12 oder 20 GHz. Mit ihnen lassen sich qualitativ hochwertige Signale, genaue Signalpegel und ein großer Ausgangs-Leistungsbereich erzeugen. Mit diesen Eigenschaften sind sie ideal für die heutigen Testanforderungen wie supraleitendes Quanten-Computing, Radar-Signalerzeugung, MIMO oder EMS.
- Mehrkanalige Mikrowellen-Signalgeneratoren bis 8 Kanäle, unterstützen die Rackmontage mehrerer Geräte: Mehrere Einheiten können in eine Rack-Mount-Installation integriert werden.
- Kanal-zu-Kanal-Phasenstabilität <1° bei 10 GHz, Auflösung der Phasenverschiebung in 0,01°-Schritten einstellbar.
- Schnelle Schaltgeschwindigkeit 3 ms.
- Max. verfügbare Ausgangsleistung bis zu 25 dBm.
- Geringes Phasenrauschen unter -133 dBc/Hz bei 1 GHz, 10 kHz Offset.
- AM-, FM-, ΦM- und Puls-Modulation (Optionen); Pulsetrain-/Impulszug-Generator (Option) ermöglicht die Erstellung einer benutzerdefinierten Pulsliste.
- "Frequenz-Sweep", "Pegel-Sweep" und "Frequenz- und Pegel-Sweep"; "Listen-Sweep-Modus" ermöglicht die Erstellung einer benutzerdefinierten Sweep-Liste.
Rigol DSG5122, DSG5124, DSG5126, DSG5128 bis 12 GHz
Die Rigol Mikrowellen-Signalgeneratoren
DSG5122, DSG5124, DSG5126 und DSG5128
sind 2-, 4-, 6- oder 8-Kanal-Modelle mit einem Frequenzbereich von 9 kHz bis 12 GHz.
Rigol DSG5202, DSG5204, DSG5206, DSG5208 bis 20 GHz
Die Rigol Mikrowellen-Signalgeneratoren
DSG5202, DSG5204, DSG5206 und DSG5208
sind 2-, 4-, 6- oder 8-Kanal-Modelle mit einem Frequenzbereich von 9 kHz bis 20 GHz.
Modell-Übersicht
| Model | DSG5122 | DSG5124 | DSG5126 | DSG5128 | DSG5202 | DSG5204 | DSG5206 | DSG5208 |
| Kanäle | 2 | 4 | 6 | 8 | 2 | 4 | 6 | 8 |
| Frequenzbereich | 9 kHz...12 GHz; Frequenz-Auflösung 0,01 Hz | 9 kHz...20 GHz; Frequenz-Auflösung 0,01 Hz | ||||||
| Ausgangsleistung | -30...+25 dBm | |||||||
| Phasenrauschen | -133 dBc/Hz bei 1 GHz, 10 kHz Offset (typ.) | |||||||
| Modulation | Option: AM, FM, ΦM | |||||||
| PulsMod/Pulsetrain | Option | |||||||
| Sweep/Wobbeln | Ja, Amplitude, Frequenz, Amplitude + Frequenz | |||||||
| Kanal-Synchronisation | Ja | |||||||
| Anzeige | 3,5"/8,9 cm TFT-LCD-Touchscreen; unterstützt HDMI-Anzeigeerweiterung (externer Video-HDMI-Anschluss) | |||||||

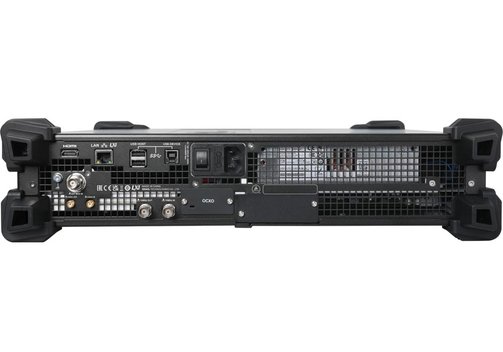

| Schnittstellen | USB 3.0 Host und Gerät, LAN/Ethernet; Web-Interface, SCPI-Befehlssatz | |||||||
| Abmessungen (mm) | 435 x 88 x 486 (ohne Pads, mit Anschluss); 459 x 112 x 511 (mit Pads): max. 14 kg | |||||||
Lieferumfang: Rigol Mikrowellen-Signalgenerator DSG 5122, 5124, 5126, 5128, 5202, 5204, 5206, 5208, Netzkabel.
Optionen (siehe Zubehör)
| Modell | Beschreibung |
| DSG5000-PUL | Option Pulsmodulation |
| DSG5000-PUG | Option Impulszug-Generator |
| DSG5000-AMD | Option analoge Modulation |
| OCXO-D08 | Hochstabiler Taktgeber (OCXO) |
| RM2031 | Rack-Montage-Kit |
