Messumformer, industrielle Signal-Konditionierung für Hutschienen-Montage

DSCA38 isolierte DMS/Dehnungsmessstreifen-Verstärker mit 3 kHz Bandbreite

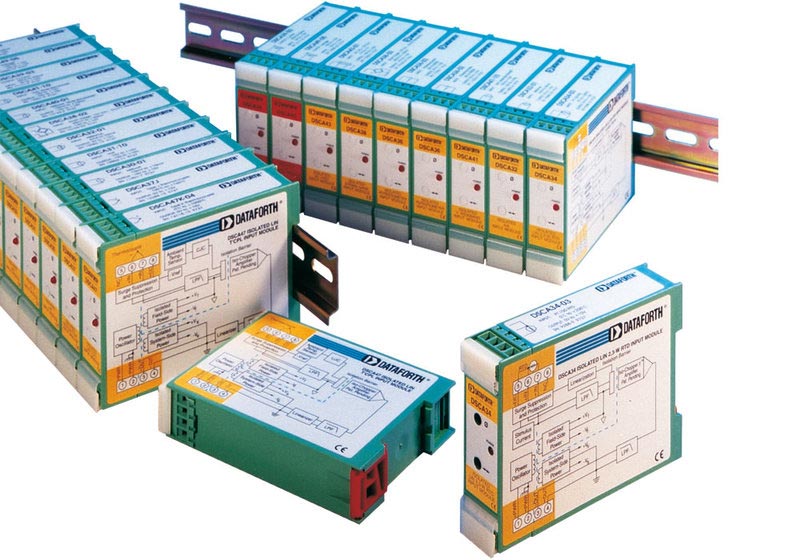

Die DSCA38-Module in DSCA-Bauweise für die industrielle Signal-Konditionierung arbeiten vom Prinzip her wie vergleichbare Module der 5B oder 8B Serien. Sie benötigen jedoch keine Träger-Platinen sondern können direkt auf DIN-Hutschiene betrieben werden.

Eingang für Voll- und Halbbrücke
Spannungsbereiche zwischen ±10 mV und ±100 mV oder 0...10 mV und 0...100 mV.

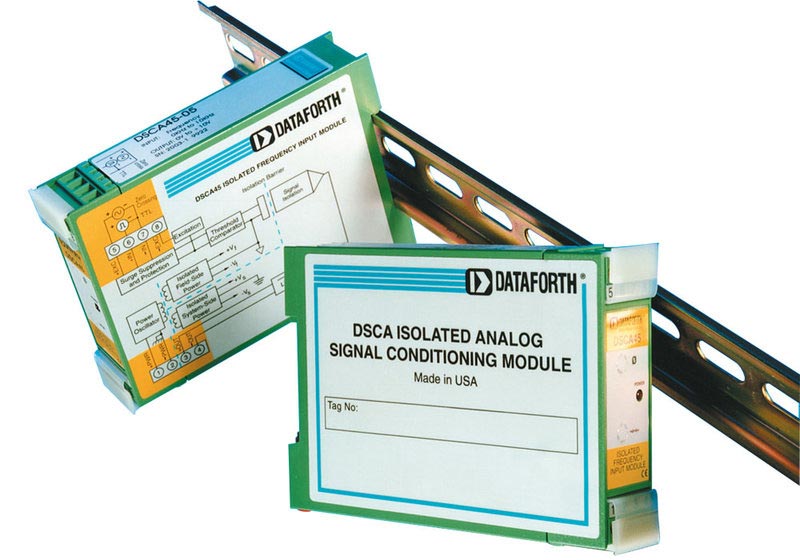

Schnelle Schnapp-Montage auf DIN-Hutschiene 35 mm.
Steckbare Schraubklemmen für Signale und Versorgung.
Funktions-Blockdiagramm jedes Moduls auf dem Gehäuse abgedruckt.
Power-On LED.
Hohe Langzeit-Stabilität.
3-fach Isolation bis 1,5 kV.

Modell-Übersicht

Modell	DMS	Eingang	Ausgang
DSCA38-01	Vollbrücke	±10 mV	±10 V
DSCA38-02	Vollbrücke	±30 mV	±10 V
DSCA38-03	Halbbrücke	±10 mV	±10 V
DSCA38-04	Halbbrücke	±30 mV	±10 V
DSCA38-05	Vollbrücke	±20 mV	±10 V
DSCA38-06	Vollbrücke	±33,3 mV	±10 V
DSCA38-07	Vollbrücke	±100 mV	±10 V
DSCA38-08	Vollbrücke	±10 mV	0...10 V
DSCA38-08C	Vollbrücke	±10 mV	4...20 mA
DSCA38-08E	Vollbrücke	±10 mV	0...20 mA
DSCA38-09	Vollbrücke	±30 mV	0...10 V
DSCA38-09C	Vollbrücke	±30 mV	4...20 mA
DSCA38-09E	Vollbrücke	±30 mV	0...20 mA
DSCA38-10	Halbbrücke	±10 mV	0...10 V
DSCA38-10C	Halbbrücke	±10 mV	4...20 mA
DSCA38-10E	Halbbrücke	±10 mV	0...20 mA
DSCA38-11	Halbbrücke	±30 mV	0...10 V
DSCA38-11C	Halbbrücke	±30 mV	4...20 mA
DSCA38-11E	Halbbrücke	±30 mV	0...20 mA
DSCA38-12	Vollbrücke	±20 mV	0...10 V
DSCA38-12C	Vollbrücke	±20 mV	4...20 mA
DSCA38-12E	Vollbrücke	±20 mV	0...20 mA
DSCA38-13	Vollbrücke	±33,3 mV	0...10 V
DSCA38-13C	Vollbrücke	±33,3 mV	4...20 mA
DSCA38-13E	Vollbrücke	±33,3 mV	0...20 mA
DSCA38-14	Vollbrücke	±100 mV	0...10 V
DSCA38-14C	Vollbrücke	±100 mV	4...20 mA
DSCA38-14E	Vollbrücke	±100 mV	0...20 mA
DSCA38-15	Vollbrücke	0...10 mV	0...10 V
DSCA38-15C	Vollbrücke	0...10 mV	4...20 mA
DSCA38-15E	Vollbrücke	0...10 mV	0...20 mA
DSCA38-16	Vollbrücke	0...30 mV	0...10 V
DSCA38-16C	Vollbrücke	0...30 mV	4...20 mA
DSCA38-16E	Vollbrücke	0...30 mV	0...20 mA
DSCA38-17	Halbbrücke	0...10 mV	0...10 V
DSCA38-17C	Halbbrücke	0...10 mV	4...20 mA
DSCA38-17E	Halbbrücke	0...10 mV	0...20 mA
DSCA38-18	Halbbrücke	0...30 mV	0...10 V
DSCA38-18C	Halbbrücke	0...30 mV	4...20 mA
DSCA38-18E	Halbbrücke	0...30 mV	0...20 mA
DSCA38-19	Vollbrücke	0...20 mV	0...10 V
DSCA38-19C	Vollbrücke	0...20 mV	4...20 mA
DSCA38-19E	Vollbrücke	0...20 mV	0...20 mA
DSCA38-20	Vollbrücke	0...33,3 mV	0...10 V
DSCA38-20C	Vollbrücke	0...33,3 mV	4...20 mA
DSCA38-20E	Vollbrücke	0...33,3 mV	0...20 mA
DSCA38-21	Vollbrücke	0...100 mV	0...10 V
DSCA38-21C	Vollbrücke	0...100 mV	4...20 mA
DSCA38-21E	Vollbrücke	0...100 mV	0...20 mA

Angaben zur Produktsicherheit:

Hersteller:
Dataforth Corporation, 3331 E. Hemisphere Loop, Tucson, Arizona (AZ) 85706-5011/USA
www.dataforth.com

Datasheet_Dataforth_DSCA-Intro_en.pdf

Datasheet_Dataforth_DSCA38_en.pdf
