Messumformer, industrielle Signal-Konditionierung für Hutschienen-Montage

DSCA37 isolierte nicht-linearisierte Thermoelement-Messverstärker-Module mit 3 Hz Bandbreite

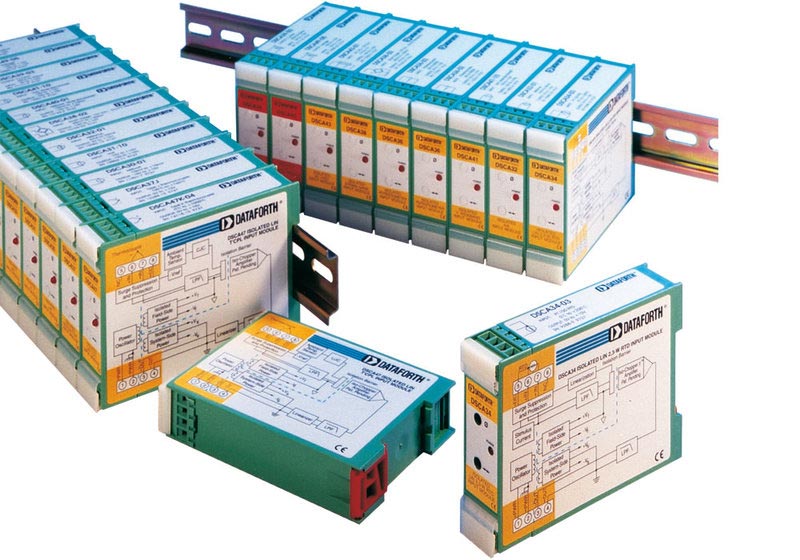

Die DSCA37-Module in DSCA-Bauweise für die industrielle Signal-Konditionierung arbeiten vom Prinzip her wie vergleichbare Module der 5B oder 8B Serien. Sie benötigen jedoch keine Träger-Platinen sondern können direkt auf DIN-Hutschiene betrieben werden.

  • Eingang für Thermoelemente vom Typ J, K, T, E, R, S, B, N min. -100°C bis max. +1800°C.

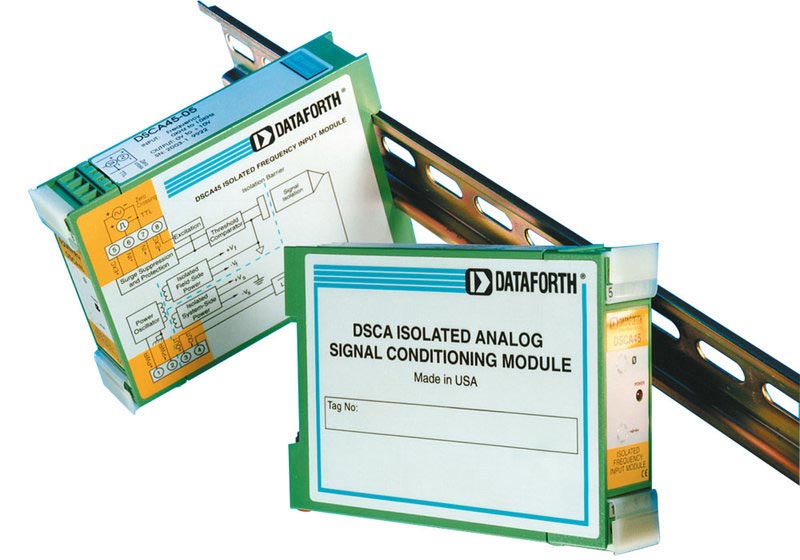

  • Schnelle Schnapp-Montage auf DIN-Hutschiene 35 mm.
  • Steckbare Schraubklemmen für Signale und Versorgung.
  • Funktions-Blockdiagramm jedes Moduls auf dem Gehäuse abgedruckt.
  • Power-On LED.
  • Hohe Langzeit-Stabilität.
  • 3-fach Isolation bis 1,5 kV.

Modell-Übersicht

Modell Thermoelement Eingang Ausgang
DSCA37J-01 J -100...+760°C 0...10 V
DSCA37J-01-C J -100...+760°C 4...20 mA
DSCA37J-01-E J -100...+760°C 0...20 mA
DSCA37K-02 K -100...+1350°C 0...10 V
DSCA37K-02-C K -100...+1350°C 4...20 mA
DSCA37K-02-E K -100...+1350°C 0...20 mA
DSCA37T-03 T -100...400°C 0...10 V
DSCA37T-03-C T -100...400°C 4...20 mA
DSCA37T-03-E T -100...400°C 0...20 mA
DSCA37E-04 E 0...+900°C 0...10 V
DSCA37E-04-C E 0...+900°C 4...20 mA
DSCA37E-04-E E 0...+900°C 0...20 mA
DSCA37R-05 R 0...+1750°C 0...10 V
DSCA37R-05-C R 0...+1750°C 4...20 mA
DSCA37R-05-E R 0...+1750°C 0...20 mA
DSCA37S-06 S 0...+1750°C 0...10 V
DSCA37S-06-C S 0...+1750°C 4...20 mA
DSCA37S-06-E S 0...+1750°C 0...20 mA
DSCA37B-07 B 0...+1800°C 0...10 V
DSCA37B-07-C B 0...+1800°C 4...20 mA
DSCA37B-07-E B 0...+1800°C 0...20 mA
DSCA37N-08 N -100...+1350°C 0...10 V
DSCA37N-08-C N -100...+1350°C 4...20 mA
DSCA37N-08-E N -100...+1350°C 0...20 mA

Angaben zur Produktsicherheit:

Hersteller:
Dataforth Corporation, 3331 E. Hemisphere Loop, Tucson, Arizona (AZ) 85706-5011/USA
www.dataforth.com
